UT0W01626SH6

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK

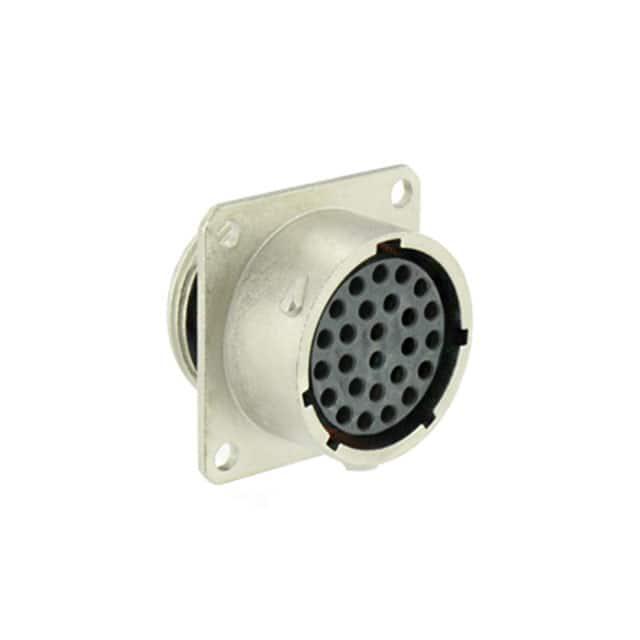

产品描述: Souriau 26芯航空插座 航空连接器 UTO系列, 壁挂式, 外壳尺寸16
供应商型号: 10B-1007218-4
供应商: 国内现货
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 UT0W01626SH6

UT0W01626SH6概述

    UT0W High Density Metal Circular Connector 技术手册

    1. 产品简介


    “UT0W”工业圆形连接器是广泛适用于多针连接的应用程序,提供8种壳体尺寸和8种高密度插件布置方式。此系列连接器具有军用级别的接口尺寸标准(MIL-C-26482系列I规范),确保了其坚固性和耐久性,使其适用于室内外各种恶劣环境。这些连接器还具备屏蔽、高密封性和抗盐雾等特点。

    2. 技术参数


    - 操作温度:-40°C 至 +105°C
    - 绝缘电阻:最小值为5000兆欧
    - 测试电压:1500V AC
    - 耐用性:500次插拔循环
    - 振动测试:符合MIL-STD 202方法204
    - 冲击测试:符合MIL-STD 202方法207
    - 盐雾测试:48小时和96小时版本,高盐雾版本可选(200/500小时)
    - 屏蔽效果:10 MHz时为65 dB
    - 防水等级:动态IP68/IP69K,适配适当背壳

    3. 产品特点和优势


    - 适合EMC要求:满足电磁兼容性要求。
    - 多款可选:8种壳体尺寸和8种插入配置。
    - 安装灵活性:提供插座和插头版本,以及不同类型的接点。
    - 阻燃材料:塑料绝缘体,UL94-V0级防火标准。
    - 高防水等级:两种级别(IP67和IP68),且防水等级最高可达IP69K。
    - 防盐雾:标准为48小时,可选更高的200小时和500小时版本。
    - UL认证:正在申请UL认可。
    - 金属旋锁结构:带波形弹簧,保证500次插拔循环。
    - 环保材料:RoHS合规,无镉无铅材料。

    4. 应用案例和使用建议


    “UT0W”系列连接器被广泛应用在工业控制、通讯、数据传输、军事和航空航天等领域。例如,在严苛环境下使用如港口码头的监控系统、矿山自动化设备等。建议在实际应用中选择符合具体工作环境的防水和防盐雾等级的连接器,确保长期稳定运行。同时,在插拔过程中避免用力过度拉扯电缆,以延长连接器的使用寿命。

    5. 兼容性和支持


    - 兼容性:适用于各种符合MIL-C-26482标准的设备,可与其他TRIM TRIO系列连接器兼容。
    - 技术支持:用户可以联系厂家获取详细的安装指南、维护手册和技术支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确保接口清洁,避免灰尘进入影响连接。 |
    | 密封失效 | 更换新的O型圈或密封圈,按照说明书正确安装。 |
    | 信号干扰 | 检查屏蔽层是否完整,确保接地良好。 |

    7. 总结和推荐


    综上所述,“UT0W”高密度金属圆形连接器以其广泛的适应性和强大的性能参数,成为各行业首选的连接解决方案。其卓越的防护能力和良好的耐用性,使其在各种严苛环境中都能可靠运作。强烈推荐使用此系列连接器来满足您的工业需求,特别是对防护等级和电磁兼容性有较高要求的应用场合。

UT0W01626SH6参数

参数
颜色 -
端接 -
额定电流 -
外壳材料 Zinc Alloy
针脚数 26pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
长*宽*高 24.3mm(长度)*31mm(高度)
安装方式 法兰安装,面板安装
应用等级 军用级
零件状态 在售
包装方式 散装

UT0W01626SH6厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UT0W01626SH6数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UT0W01626SH6 UT0W01626SH6数据手册

UT0W01626SH6封装设计

查看详情并下载
Symbol
Footprint
3D Model
