首页  >  产品百科  >  JMXFH1G02MSUDSU

JMXFH1G02MSUDSU

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, JMX系列, 2芯, 电缆安装, 焊接, IP50, IP68
供应商型号: 2760223
供应商: element14
标准整包数: 1

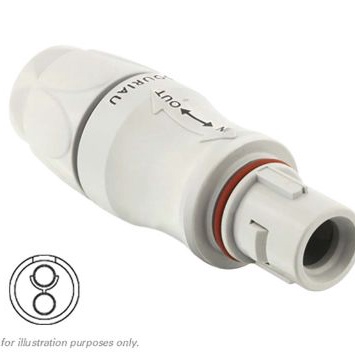

SOURIAU-SUNBANK 圆形连接器 JMXFH1G02MSUDSU

JMXFH1G02MSUDSU概述


    产品简介


    本产品是一款由Souriau公司生产的高性能插头(JMXFH1系列),主要用于工业自动化、通信设备、医疗设备和军事领域。这类插头的主要功能是提供可靠的电气连接和信号传输。它们以其出色的耐用性和可靠性而闻名,能够承受恶劣的工作环境。

    技术参数


    - 接触布局:可选择多种不同的接触布局,如2、3、4、5、6、7、8个触点,具体见绝缘体图纸。
    - 最大电流额定值:15A(触点2和3),10A(触点4和5),7A(触点6、7、8)。
    - 接触电阻:≤3.5毫欧姆(根据不同触点布局)。
    - 绝缘电阻:>500兆欧(按ANSI-EIA-364-D标准方法21测量)。
    - 最大电缆直径:3.5mm到7.5mm。
    - 工作温度范围:-40°C至+125°C。
    - 耐久性:2000次插拔循环(符合IEC 60512-5测试标准)。
    - 防护等级:接合状态下为IP68,未接合状态下为IP50(符合IEC 60529标准)。
    - 电击防护等级:符合IEC 60512标准的冲击试验。
    - 材料:主体材料采用ULTEM,耐温性能好,适用于苛刻环境。
    - 兼容性:可与同一系列其他规格的插头配合使用,确保系统间的兼容性。

    产品特点和优势


    - 高可靠性:经受2000次插拔循环,确保长时间稳定工作。
    - 优良的绝缘性能:具备高绝缘电阻,防止短路风险。
    - 广泛的应用范围:适合于各种严苛环境下的应用,如工业自动化、通信和医疗设备。
    - 出色的温度适应能力:能够在-40°C至+125°C的宽广温度范围内正常工作。
    - 兼容性强:与同一系列的产品可以轻松配合使用,满足不同需求。
    - 环保合规:符合RoHS和REACH标准,绿色无害。

    应用案例和使用建议


    - 工业自动化:在工业自动化控制系统中,此类插头可用于信号和电源的可靠传输,特别是在机械臂、传感器和控制器之间建立连接。
    - 通信设备:在电信基础设施中,它可用作高密度接口,用于路由器、交换机和其他通信设备之间的连接。
    - 医疗设备:对于医疗成像设备和生命支持系统,需要高可靠性与长寿命,此类插头可确保安全和稳定的电力和数据传输。
    - 军事设备:在军事应用中,设备需承受极端环境条件,此款插头具有良好的密封性能和高耐久性,适合军用雷达和通信设备。
    - 安装与维护:为保证连接的安全和稳定,建议按照制造商提供的安装指南进行操作,并定期检查以确保没有腐蚀或其他损害。在更换触点时,务必注意选择与原有触点相同型号的替代品,以保持系统的完整性。

    兼容性和支持


    该产品与其他Souriau同系列产品具有良好的兼容性,可以轻松与同一品牌的不同型号配套使用,满足多样化的应用需求。Souriau公司提供了详尽的技术文档和支持服务,包括产品手册、技术咨询和售后服务,帮助客户顺利实现安装和维护。

    常见问题与解决方案


    1. 问题:插头无法正确锁定。
    - 解决办法:检查插头与插座是否对准,确保所有部件安装到位,必要时参考手册重新安装。

    2. 问题:接触电阻过高。
    - 解决办法:检查触点是否有氧化或损坏,使用专用工具清洁并恢复触点的导电性。
    3. 问题:插拔困难。
    - 解决办法:检查是否润滑不足,适当添加润滑油以改善插拔顺畅度。

    总结和推荐


    总体而言,这款由Souriau公司生产的JMXFH1系列插头凭借其卓越的可靠性、广泛的适用性和坚固的设计,在众多应用场景中表现出色。无论是工业自动化、通信还是医疗设备领域,这款产品都是一个理想的选择。对于需要长期稳定运行且在恶劣环境中工作的项目,强烈推荐使用这款插头,相信它能为您的项目带来可靠的保障。

JMXFH1G02MSUDSU参数

参数
端接 焊盘
额定电流 10A
外壳材料 Polyetherimide (PEI)
针脚数 2pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
颜色 浅灰色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

JMXFH1G02MSUDSU厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JMXFH1G02MSUDSU数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JMXFH1G02MSUDSU JMXFH1G02MSUDSU数据手册

JMXFH1G02MSUDSU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.6936 ¥ 198.3153
10+ $ 22.9833 ¥ 192.3705
20+ $ 22.2731 ¥ 186.4257
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 198.31
