UTS710D7S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 7pin Polyamide (PA),Nylon 6A 金 黑色 通孔安装,隔板安装,面板安装
供应商型号: TS-UTS710D7S
供应商: 海外现货
标准整包数: 1

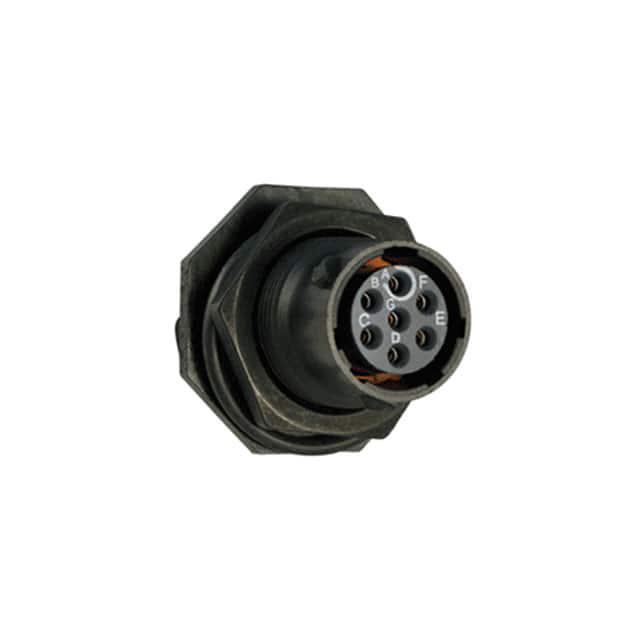

SOURIAU-SUNBANK 圆形连接器 UTS710D7S

UTS710D7S概述

    # UTS Hi Seal 连接器技术手册

    产品简介


    UTS Hi Seal连接器是一款轻量级工业塑料圆形连接器,具有高度防水性能,能够满足动态IP68/IP69K标准,适用于在联接和非联接状态下提供防水保护。这款连接器完全符合MIL-DTL-26482标准,能够互换并兼容现有解决方案。其广泛的应用领域涵盖了从交通控制到气象测量系统等多种场景,展现出强大的多功能性和适用性。

    技术参数


    环境参数
    - 工作温度:-40°C 至 +105°C
    - 防水等级:IP68 - 水下一周,1bar压力下
    IP69K - 符合DIN 40050标准
    - 盐雾测试:500小时
    - UV抗老化性能:5年自然环境下无机械损伤及显著色差(等效ISO 4892日晒和湿度暴露)
    材料
    - 外壳及后壳材料:UL94-V0防火等级的热塑性材料
    机械参数
    - 耐用性:250次插拔
    - 振动耐受性:符合CEI 60512-4标准,频率范围10Hz至2000Hz
    - 温度冲击:5个循环,-40°C至105°C,符合MIL-STD1344方法1003
    电气参数
    - 接触电流:最大电流,直径16mm接触点13A;直径20mm接触点7.5A
    - 绝缘电阻:≥5000 MΩ(500Vdc,25°C)
    - 测试电压:直径20mm接触点1500Veff;直径16mm接触点2300Veff
    - 额定工作电压:直径20mm接触点600V;直径16mm接触点1000V

    产品特点和优势


    1. 动态防水能力:无论是在联接还是非联接状态下,都能确保IP68/IP69K级别的防水防护,尤其是在振动和电缆移动时。
    2. 设计与兼容性:基于MIL-DTL-26482标准设计,兼容其他系列如BS 9522 F0017, NFC93422, HE301B, VG 95328。
    3. 环境保护:所有材料符合RoHS标准,且满足中国SJ/T1166-2006标准。
    4. 快速锁紧系统:采用旋转式锁定方式,实现快速安装与拆卸。
    5. 耐腐蚀与高安全性:具备良好的防腐蚀性能和ESD静电放电安全措施。
    6. 视觉识别:多种颜色环可供选择,便于识别不同接口。

    应用案例和使用建议


    UTS Hi Seal连接器特别适合用于各种恶劣环境,例如湿地、隧道风机、视频监控系统等。在实际使用中,建议注意以下几点:
    1. 保持接口清洁:防止灰尘和杂质影响连接可靠性。
    2. 定期检查防水密封圈:确保密封圈完好无损。
    3. 避免过度弯曲电缆:以免对连接器造成物理损坏。

    兼容性和支持


    UTS Hi Seal连接器在设计上与现有解决方案相兼容,可以方便地替换原有产品。厂家提供详尽的技术文档和支持服务,用户可以通过咨询工厂获得详细的安装指南和售后服务。

    常见问题与解决方案


    1. 问题:防水性能如何保证?
    - 解决方案:该连接器经过严格的盐雾和UV测试,确保长期防水效果。使用时请确认所有密封件安装正确。
    2. 问题:如何判断连接器是否过热?
    - 解决方案:通过触摸连接器外壳来判断温度。正常情况下,连接器不应感到过热。如果发现过热现象,请检查负载是否超载,并采取相应措施。

    总结和推荐


    UTS Hi Seal连接器凭借其卓越的防水性能、出色的耐用性和广泛的兼容性,成为各种复杂环境下的理想选择。它不仅符合行业标准,还能有效保障电子设备的安全运行。综上所述,强烈推荐使用此款连接器,以提升系统的可靠性和使用寿命。

UTS710D7S参数

参数
外壳材料 Polyamide (PA),Nylon
针脚数 7pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 6A
安装方式 通孔安装,隔板安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装

UTS710D7S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS710D7S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS710D7S UTS710D7S数据手册

UTS710D7S封装设计

查看详情并下载
Symbol
Footprint
3D Model
