UT0W62255PH

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Plug Housing 55pin Zinc Alloy 3A 导线安装,自由悬挂,通孔安装
供应商型号: N-UT0W62255PH
供应商: 云汉优选
标准整包数: 1

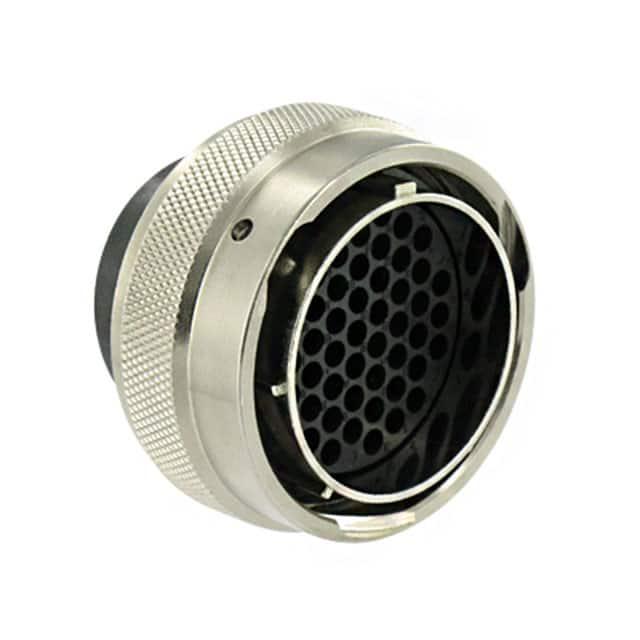

SOURIAU-SUNBANK 圆形连接器 UT0W62255PH

UT0W62255PH概述

    # UT0W 高密度金属圆形连接器技术手册

    产品简介


    “UT0W”工业圆形连接器系列是多用途连接器的一个高端选择,提供8种壳体尺寸和8种高密度插入件配置。此系列的壁挂式插座连接器具有与MIL-C-26482系列I规格相同的面板切割尺寸。这些连接器以其坚固耐用的设计而著称,能够抵抗各种室内和室外环境及机械要求。
    主要功能包括屏蔽、高水平密封以及盐雾防护等特性。广泛应用于需要高可靠性连接的各种场景,如通信设备、工业自动化控制系统、军事和航空航天等领域。

    技术参数


    基本规格
    - 操作温度范围: -40°C 至 +105°C
    - 绝缘电阻: ≥5000 MΩ
    - 测试电压: 1500 VAC
    - 耐久性: 500次插拔循环
    环境适应性
    - 振动测试: 符合MIL-STD 202方法204标准
    - 热冲击测试: 符合MIL-STD 202方法207标准
    - 盐雾测试: 标准版本48小时;黑色阳极氧化耦合环版本96小时;更高抗盐雾需求(200/500小时)可定制
    电磁兼容性
    - 屏蔽效能: 10 MHz时达到65 dB
    - 防水等级: 动态IP68/IP69K(适配背壳时)
    构造材料
    - 外壳及附件: 锌合金
    - 耦合环: 铝合金
    - 接触件隔离体: 玻璃填充热塑性塑料,UL94-V0阻燃等级
    - 电镀: 镍涂层(符合RoHS标准)

    产品特点和优势


    - 全金属锁紧机构: 保证500次插拔无磨损,并带有“咔哒”声确认连接到位。
    - 高速升级潜力: 可升级至Cat5e以太网兼容方案。
    - 高防腐蚀能力: 在恶劣环境下表现出色。
    - 防水性能卓越: 动态IP68/IP69K标准确保防尘防水效果。
    - 环保设计: 使用无镉无铅材料,符合RoHS指令。

    应用案例和使用建议


    应用场景
    1. 工业自动化控制: 在复杂环境下确保信号传输稳定可靠。
    2. 户外设备: 如监控摄像头、太阳能发电站的远程数据采集模块。
    3. 军事与航空航天: 提供恶劣条件下关键任务的高性能连接解决方案。
    使用建议
    - 根据具体应用场景选择合适的壳体尺寸与接触数量。
    - 使用适当的背壳增强防水性能。
    - 定期检查连接状态,确保长期运行稳定性。

    兼容性和支持


    UT0W系列产品与多种TRIM TRIO系列接触件兼容。制造商提供全面的技术支持,包括安装指导、故障排查以及客户定制服务。如有疑问,可通过官方网站或授权经销商联系客服获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头无法完全锁定 | 检查是否有异物阻碍;重新调整位置 |
    | 连接器暴露后防水失效 | 确保背壳正确安装并搭配密封圈 |
    | 接触不良或信号衰减 | 检查接触件是否清洁无损 |

    总结和推荐


    产品评价
    UT0W系列高密度金属圆形连接器凭借其卓越的环境适应性、强大的机械性能和可靠的电气连接能力,在多个行业中展现出显著的应用价值。尤其适合对防水、防腐蚀性能要求较高的场景。
    推荐使用
    强烈推荐在需长期稳定运行且面对极端条件的场合中采用UT0W系列连接器。其多功能性、长寿命以及环保特性使其成为市场上极具竞争力的选择之一。无论是研发阶段还是批量生产,这款产品都能为工程师提供理想的解决方案。

UT0W62255PH参数

参数
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
额定电流 3A
外壳材料 Zinc Alloy
针脚数 55pin
触头镀层 - 配接 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

UT0W62255PH厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UT0W62255PH数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UT0W62255PH UT0W62255PH数据手册
