UTS18DCGR

产品分类: 圆形连接器-配件
厂牌: SOURIAU-SUNBANK

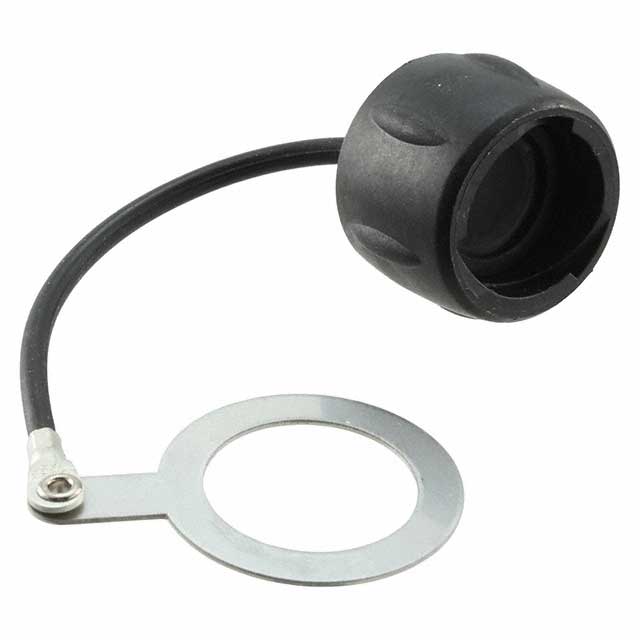

产品描述: 树脂 18mm 黑色 Cap (Cover),Sealing 螺纹安装
供应商型号: 4144426
供应商: 海外现货
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器-配件 UTS18DCGR

UTS18DCGR概述

    # 高品质电子元器件技术手册解析

    产品简介


    产品名称:UTS Hi Seal 系列电子连接器
    产品类型:PCB安装式电子连接器
    主要功能:适用于恶劣环境下工业设备和高可靠性要求的应用场景,支持防水、防腐蚀以及振动防护等功能。
    应用领域:广泛应用于交通、户外监控、机器人和汽车等领域。

    技术参数


    机械特性
    - 外壳及后壳:热塑性塑料(UL94-V0等级)
    - 绝缘体:弹性体
    - 接触件:铜合金镀金,其他镀层可定制
    - 耐用性:最大250次插拔
    - 振动测试:符合CEI 60512-4标准(频率范围10Hz到2000Hz)
    - 温度冲击:5个循环,温度范围-40°C至+105°C
    电气特性
    - 电流承载能力:每针最大电流
    - 尺寸16:13A
    - 尺寸20:7.5A
    - 绝缘电阻:≥5000MΩ(500Vcc,25°C条件下)
    - 耐压值:1500V有效值(尺寸20),2300V有效值(尺寸16)
    - 工作电压:600V(尺寸20)、1000V(尺寸16)
    环境适应性
    - 温度范围:-40°C至+105°C
    - 盐雾试验:500小时无明显腐蚀
    - 密封性能(连接/未连接状态):IP68/IP69K动态防水
    - 紫外线稳定性:5年自然环境暴露,机械性能和外观无显著变化
    - 符合法规:RoHS合规,符合中国SJ/T1166-2006标准

    产品特点和优势


    UTS Hi Seal系列连接器采用高性能热塑性材料,具有优异的耐腐蚀性和抗振动性能。其特色包括:
    - 全方位防水防尘设计,适用于严苛的环境条件。
    - 预装PC尾端子,简化组装流程并提升生产效率。
    - 金属固定夹(可选),增强机械稳定性。
    - 插入保持高度一致,便于后续清洁维护。
    这些特性使其成为需要高可靠性的关键任务设备的理想选择,在铁路交通信号系统、机器人操作单元以及室外监测系统中表现尤为突出。

    应用案例和使用建议


    应用案例
    - 主动转向控制系统:用于实时监测车辆转向角度,确保行车安全。
    - 泄漏检测装置:能够长期稳定工作于水下环境,为设施提供连续监控。
    - 户外气象站:抵御恶劣天气影响,持续收集环境数据。
    - 自动化机器人:配合高速数据传输需求,保障高效运行。
    - 道路智能管理:支持复杂网络连接,提高数据采集精度。
    使用建议
    - 在高湿度或腐蚀性环境中使用时,建议额外加装密封帽以加强防护。
    - 安装前需确认钻孔尺寸匹配相关规格,避免因不正确装配导致密封失效。
    - 如需长时间户外部署,应考虑定期检查连接器表面是否存在老化迹象。

    兼容性和支持


    UTS Hi Seal系列产品支持多种壳体尺寸(8至18)和接触针布局,几乎涵盖所有主流应用场景。同时,公司提供完善的售后服务和技术支持,包括预组装服务、现场技术支持以及故障诊断指导。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插接困难 | 确保插针与插座完全对齐,必要时重新校准插头位置。 |
    | 接触不良 | 检查是否有污垢积累,必要时清理接触点。 |
    | 外观损坏 | 立即更换损坏部件,避免进一步影响功能。 |

    总结和推荐


    UTS Hi Seal系列以其卓越的环境适应能力和灵活的应用灵活性脱颖而出,特别适合那些需要长期在极端条件下工作的工业应用场合。凭借其紧凑的设计、坚固耐用的结构以及良好的性价比,本产品值得推荐给追求高效稳定的工程师和技术人员。无论是新项目开发还是现有系统的升级换代,UTS Hi Seal都能提供可靠的技术支持和服务保障。

UTS18DCGR参数

参数
材料 树脂
配件类型 Cap (Cover),Sealing
外壳尺寸 - 插件 18mm
颜色 黑色
安装方式 螺纹安装
零件状态 在售
包装方式 散装

UTS18DCGR厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS18DCGR数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器-配件 SOURIAU-SUNBANK UTS18DCGR UTS18DCGR数据手册

UTS18DCGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
