UTS08E4S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTS系列, 4芯, 法兰安装, 焊接, IP68,IP69K
供应商型号: UTS08E4S
供应商: 国内现货
标准整包数: 1

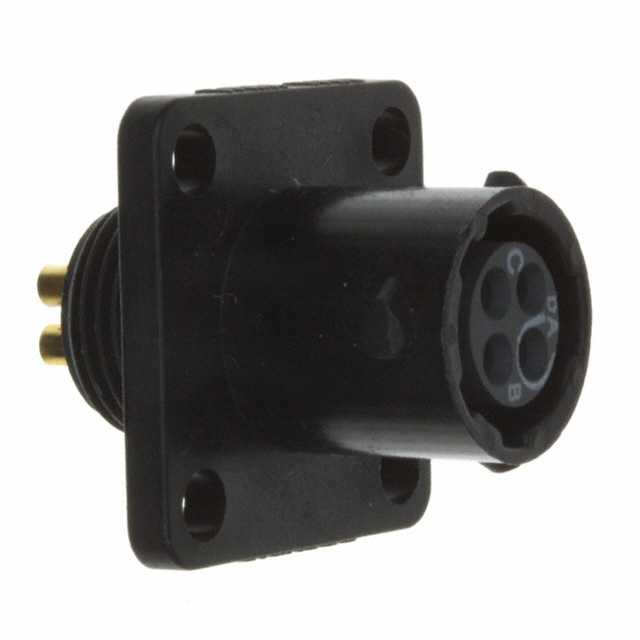

SOURIAU-SUNBANK 圆形连接器 UTS08E4S

UTS08E4S概述

    UTS Hi Seal with PC Tail Contacts 技术手册

    1. 产品简介


    UTS Hi Seal with PC Tail Contacts 是一款适用于严苛环境下的工业连接器,主要用于那些要求高防护等级、抗腐蚀能力的应用场合。它集成了插针式接触(Pin contacts)和焊接尾部(PC tail contacts),支持波峰焊工艺,能够确保可靠的机械固定和一致的高度。其独特的设计使其特别适合在户外、湿气重、空间狭小或腐蚀性环境中使用。

    2. 技术参数


    - 机械性能
    - 壳体与后盖:阻燃塑料UL94-V0级
    - 插件:弹性体
    - 接触材料:铜合金 - 镀金
    - 耐用性:250次插拔
    - 振动测试:符合CEI 60512-4标准
    - 热冲击测试:-40°C 到 105°C 温度范围内5个循环
    - 电气性能
    - 电流额定值:尺寸16为13A,尺寸20为7.5A
    - 绝缘电阻:≥ 5000 MΩ(500Vcc)
    - 测试电压:2300Veff(尺寸16),1500Veff(尺寸20)
    - 工作电压:尺寸20为600V,尺寸16为1000V
    - 环境适应性
    - 温度范围:-40°C 到 +105°C
    - 盐雾耐受:500小时
    - 防水等级:IP68/69K(接合与未接合状态)
    - UV耐受:暴露于自然环境5年无机械和视觉变化

    3. 产品特点和优势


    - 坚固耐用:采用UL94-V0阻燃塑料,提供优异的抗腐蚀能力和盐雾耐受性。
    - 防水防尘:达到IP68/69K等级,适合多种恶劣环境。
    - 可靠连接:经过多次插拔测试,确保长期稳定运行。
    - 易于安装:配有预组装的PC尾部接触和支撑座,方便波峰焊安装。
    - 兼容性强:可选择金属固定夹(非标准配件),提供额外的机械稳定性。

    4. 应用案例和使用建议


    - 户外天气站:用于监测室外环境参数时,能够有效抵御雨水和盐雾侵蚀。
    - 机器人系统:在机器人领域,尤其是在户外环境中工作时,该连接器能提供可靠的信号传输。
    - 交通管理系统:道路监控和管理系统的户外设备中,这种连接器可以确保电路连接的可靠性。
    使用建议:
    - 安装前检查所有接触点是否有任何损坏或变形。
    - 使用适当的工具进行压接和焊接,确保接触良好。
    - 在需要额外机械保护的地方,考虑使用金属固定夹。

    5. 兼容性和支持


    - 兼容性:与特定型号的外壳和接触件配合使用。
    - 支持:如有任何问题,请访问[Souriau官网](www.souriau-industrial.com)或发送邮件至contactindustry@souriau.com获取更多技术支持。

    6. 常见问题与解决方案


    - 问题:插拔次数降低?
    - 解决方案:确保正确的插拔方法,避免过度用力。如出现异常,请咨询售后支持。
    - 问题:密封失效?
    - 解决方案:检查密封件是否正确安装,必要时更换新的密封件。

    7. 总结和推荐


    综上所述,UTS Hi Seal with PC Tail Contacts 是一款高性能的连接器,专为恶劣环境设计。它的高强度、防水防尘性能以及可靠的电气特性使其成为户外和工业应用的理想选择。我们强烈推荐这一产品用于需要高度可靠连接的项目中。

UTS08E4S参数

参数
额定电流 7A
外壳材料 Polybutylene Terephthalate (PBT)
针脚数 4pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
长*宽*高 21.5mm(长度)*21mm(高度)
安装方式 法兰安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装,袋装

UTS08E4S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS08E4S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS08E4S UTS08E4S数据手册

UTS08E4S封装设计

查看详情并下载
Symbol
Footprint
3D Model
