UTS712E14S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 14pin Polyamide (PA),Nylon 4.5A 金 黑色 隔板安装,面板安装 31.8mm(高度)
供应商型号: UTS712E14S
供应商: 国内现货
标准整包数: 1

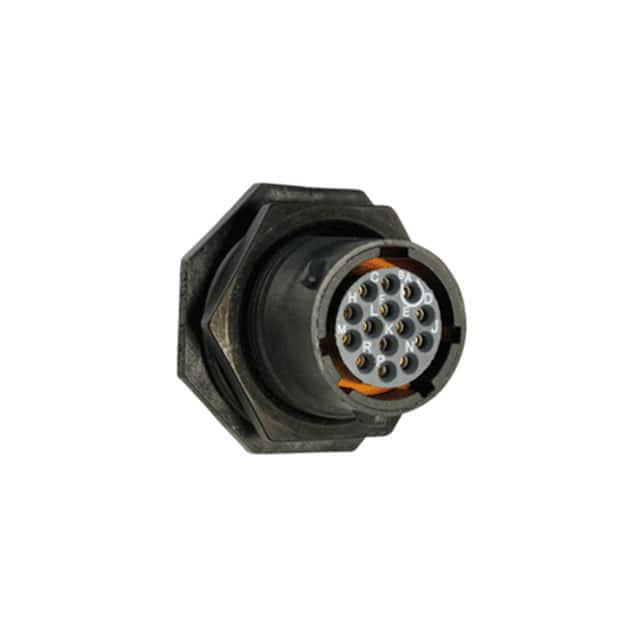

SOURIAU-SUNBANK 圆形连接器 UTS712E14S

UTS712E14S概述

    电子元器件技术手册:Souriau Jam Nut Receptacle with Solder Contacts

    1. 产品简介


    本技术手册介绍了Souriau公司生产的Jam Nut Receptacle with Solder Contacts。这款电子元器件主要用于各种连接器的应用,包括后端详细信息的设计。它由耐用的材料制成,具有多种尺寸选择,适用于不同的应用需求。

    2. 技术参数


    | 参数 | 值 |

    | 材料 | 壳体:聚酰胺UL94 V-0
    插入物:氯丁橡胶(CR)
    密封垫圈:密封IP68/69K:硅胶
    O型圈:丁腈橡胶
    螺母:黑色阳极氧化铝合金
    接触点:镀金黄铜 |
    | 性能特性 | 工作温度范围:-40°C至105°C
    绝缘电阻:≥5000 MΩ
    测试电压:16号布局为2000 Vrms,20号布局为1500 Vrms
    盐雾腐蚀:500小时
    耐久性:250次插拔
    密封性能:
     - 连接状态下:IP68,在1巴下持续1周,可承受10米水深(符合IEC 60529标准)
     - 非连接状态下:IP69K,能承受高压清洁设备的喷射(符合DIN 40050标准) |

    3. 产品特点和优势


    - 高可靠性:在极端环境下的耐腐蚀能力和良好的绝缘性能确保了长时间稳定的工作表现。
    - 多功能适用性:不同尺寸的选择使其能够应用于广泛的行业,如航空航天、通信、医疗设备等。
    - 易于安装:螺纹和插针设计简化了安装过程,减少了错误安装的风险。
    - 高质量材料:壳体采用聚酰胺UL94 V-0等级,具有良好的耐热性和机械强度,插入物使用氯丁橡胶,确保长期的密封性能。

    4. 应用案例和使用建议


    该产品广泛应用于各类需要高强度连接的应用中,例如航空电子设备、通讯基站和医疗仪器。在使用过程中,需要注意以下几点以确保最佳性能:
    - 安装时注意防尘防水:特别是在非连接状态下,确保螺母紧固到位,以防止水分渗入造成损坏。
    - 定期检查密封性能:定期进行盐雾腐蚀测试和其他检测,确保产品的耐久性和密封性能。

    5. 兼容性和支持


    Souriau Jam Nut Receptacle with Solder Contacts设计用于与同类产品的配套使用,确保互换性。此外,厂商提供全面的技术支持和维护服务,包括安装指南和故障排除手册。

    6. 常见问题与解决方案


    - 问题1:安装后出现接触不良的情况。
    解决方法:检查螺纹是否拧紧,确认插入物安装正确。
    - 问题2:产品表面出现腐蚀现象。
    解决方法:检查存储条件是否符合要求,建议使用防护包装并存放在干燥环境中。
    - 问题3:耐久性下降。
    解决方法:按照建议的操作温度范围使用,并定期进行耐久性测试。

    7. 总结和推荐


    总体而言,Souriau Jam Nut Receptacle with Solder Contacts是一款可靠且多功能的电子元器件。其出色的性能和耐用性使其成为广泛应用的理想选择。无论是对产品质量还是可靠性有较高要求的客户,这款产品都值得推荐。

UTS712E14S参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 4.5A
外壳材料 Polyamide (PA),Nylon
针脚数 14pin
长*宽*高 31.8mm(高度)
安装方式 隔板安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 盒装,散装

UTS712E14S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS712E14S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS712E14S UTS712E14S数据手册

UTS712E14S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 120.89
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 120.89
