UTS6JC12E10S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, UTS系列, 10芯, 电缆安装, 焊接, IP68,IP69K
供应商型号: 1795863
供应商: 海外现货
标准整包数: 1

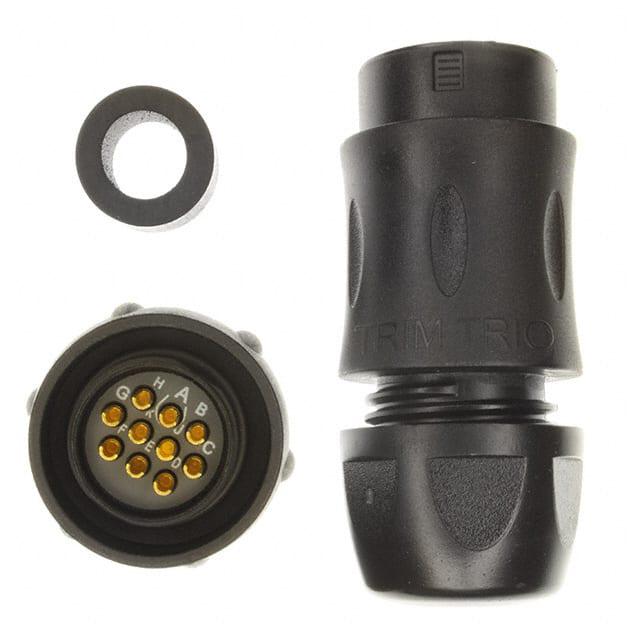

SOURIAU-SUNBANK 圆形连接器 UTS6JC12E10S

UTS6JC12E10S概述

    UTS Hi Seal with PC Tail Contacts: Technical Manual Overview

    1. 产品简介


    UTS Hi Seal with PC Tail Contacts 是一种坚固耐用且适用于PCB安装的连接器,专为苛刻环境下的应用而设计。它具有多种接触点类型和尺寸选择,广泛应用于工业自动化、户外天气站、机器人技术和道路交通管理等领域。该连接器具备出色的防潮、防腐蚀能力,适用于需要高度可靠性的场合。

    2. 技术参数


    机械特性:
    - 外壳及后壳:热塑性UL94-V0阻燃等级
    - 插件:弹性体
    - 接触点:铜合金镀金
    - 寿命:250次插拔循环
    - 振动:CEI 60512-4标准,正弦振动10到2000Hz
    - 热冲击:5个周期,每个周期30分钟,温度范围-40°C至+105°C(MIL-STD 1344方法1003)
    电气特性:
    - 额定电流(每接触点最大值):
    - 规格16:13A
    - 规格20:7.5A
    - 绝缘电阻:≥5000 MΩ(500Vdc,25°C)
    - 试验电压:
    - 规格20:1500 Veff(线间)
    - 规格16:2300 Veff(线间)
    - 工作电压:
    - 规格20:600V
    - 规格16:1000V(MIL-DTL-26482)
    环境特性:
    - 温度范围:-40°C 至 +105°C
    - 盐雾测试:500小时
    - 防水(插接/未插接):
    - 动态IP68 - 浸水一周,压力1bar
    - 动态IP69K(DIN 40050)
    - UV抵抗力:5年暴露无机械退化或颜色显著变化
    - 符合RoHS及中国标准SJ/T1166-2006

    3. 产品特点和优势


    UTS Hi Seal with PC Tail Contacts的主要优势在于其坚固耐用的设计和高可靠性。其优异的防腐蚀能力和防水性能使其适用于恶劣环境。此外,该连接器具有250次插拔寿命,可在各种工业应用中长时间稳定运行。支持多种接触点配置,使得应用灵活性更强。

    4. 应用案例和使用建议


    应用案例:
    - 主动转向系统
    - 泄漏检测
    - 户外天气站
    - 机器人
    - 道路交通管理
    使用建议:
    对于高湿度、腐蚀性环境的应用,建议定期检查防水帽和密封圈的状态,确保连接器正常工作。在高振动环境下,使用金属固定夹可增强机械稳定性。根据具体需求选择合适的接触点配置,确保满足电流和电压要求。

    5. 兼容性和支持


    该连接器与不同型号的PCB和其他配件兼容,通过提供多种尺寸的金属终端和塑料保护帽,确保其适用范围广。制造商提供了全面的技术支持和售后服务,如有任何疑问或需要进一步指导,可通过联系Souriau公司获取帮助。

    6. 常见问题与解决方案


    常见问题:
    - 连接器插拔次数过多导致磨损。
    - 连接器在潮湿环境中无法正常工作。
    解决方案:
    - 使用金属固定夹加强机械稳定性。
    - 定期更换防水帽以保持良好密封性。

    7. 总结和推荐


    总体而言,UTS Hi Seal with PC Tail Contacts是一款性能优异、适应多种恶劣环境的连接器产品。其高可靠性、耐腐蚀性和广泛的适用性使其成为众多工业应用的理想选择。我们强烈推荐该产品用于需要高度可靠性的应用场景。

UTS6JC12E10S参数

参数
针脚数 10pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
端接 焊盘
额定电流 4.5A
外壳材料 Polyamide (PA),Nylon
长*宽*高 66.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装,袋装

UTS6JC12E10S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS6JC12E10S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS6JC12E10S UTS6JC12E10S数据手册

UTS6JC12E10S封装设计

查看详情并下载
Symbol
Footprint
3D Model
