UTS718X2M3SNPT

产品分类: 圆形连接器-外壳
厂牌: SOURIAU-SUNBANK
产品描述: 圆形连接器-外壳,插座外壳,用于母插口 5pin 18X2 Polyamid(PA),Nylon 黑色 压接 16mm,8mm 支架安装,穿板式,螺纹安装,面板安装
供应商型号: UTS718X2M3SNPT
供应商: 国内现货
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器-外壳 UTS718X2M3SNPT

UTS718X2M3SNPT概述


    产品简介

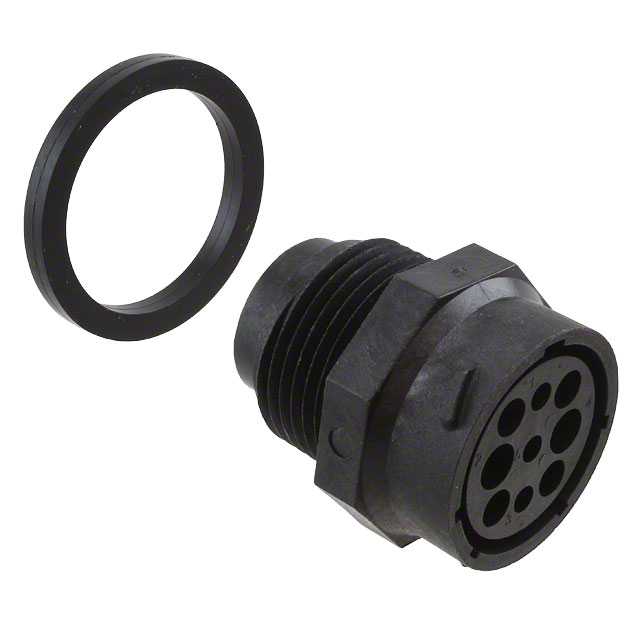

    Souriau UTS718X2M3SNPT插座
    Souriau UTS718X2M3SNPT是一种用于电源和信号电路的防水插座,适用于各种工业和军事应用。该插座采用NPT螺纹设计,提供了可靠的连接性能和耐用性,同时符合RoHS标准。它的主要特点是其能够在严苛环境下保持稳定的电性能和机械性能。

    技术参数


    - 电源电路:
    - 最大电流:44A
    - 最大电压:600VAC
    - 最大线径:6.3mm²
    - 信号电路:
    - 最大电流:13A
    - 最大电压:250VAC
    - 最大线径:3.3mm²
    - 物理特性:
    - 操作温度范围:-40°C 到 +105°C
    - 防腐蚀:盐雾测试500小时
    - 耐用性:250次插拔循环
    - 振动测试:符合CEI 60512-4标准(10Hz到2000Hz)
    - 热冲击测试:5个周期(每个周期30分钟,-40°C到+105°C)
    - 密封性能:静态密封(IP68)和动态密封(IP69K)
    - 电气性能:
    - 绝缘电阻:最小5000兆欧(500VDC)
    - 介电强度:最大2200VRMS(2、4路对5路),最大1500VRMS(1、3、5路)


    产品特点和优势


    - 高可靠性: 该插座具有出色的耐腐蚀性和密封性能,可以在恶劣的工业环境中长时间稳定运行。
    - 耐用性强: 250次插拔循环的设计使其能够承受频繁的连接和断开操作。
    - 多功能性: 既可以作为电源插座使用,也可以作为信号插座使用,适合多种应用场景。
    - 安全环保: 所有材料均符合RoHS标准,无有害物质,绿色环保。

    应用案例和使用建议


    应用场景:
    - 工业自动化设备: 在自动化生产线中,需要多个信号和电源接口时,这种插座可以提供稳定可靠的连接。
    - 军事设备: 在军事车辆和装备上,需要抗腐蚀、防尘、防水的连接器,该插座能够满足这些要求。
    - 船舶系统: 船舶内部控制系统中,该插座的防水性能可以确保在潮湿环境下依然能正常工作。
    使用建议:
    - 在安装过程中,应确保插座和配套工具的匹配度,如8点1 1/4英寸套筒工具,以达到最佳扭矩效果。
    - 为保证密封性能,在插入电缆前应检查插座的密封圈是否完好。
    - 在高温和低温环境下使用时,应避免因热膨胀系数差异导致的应力集中。

    兼容性和支持


    - 兼容性: 该插座可以与配套的Souriau UTS618X2M3P插头配合使用,确保良好的电气和机械性能。
    - 支持服务: Souriau公司提供全面的技术支持和售后服务,包括详细的安装指南和故障排除手册。

    常见问题与解决方案


    - 问题:插拔力过大
    - 解决方法: 检查是否正确选择了配套的安装工具,如8点1 1/4英寸套筒工具,确保按照制造商推荐的最大扭矩进行操作。
    - 问题:绝缘电阻不达标
    - 解决方法: 检查插头和插座之间的接触是否良好,清洁接头表面并重新插入。如果问题仍然存在,可能需要更换新的插座。
    - 问题:防水性能不佳
    - 解决方法: 检查密封圈是否有损坏或缺失,必要时更换新的密封圈。

    总结和推荐


    综上所述,Souriau UTS718X2M3SNPT插座是一款性能卓越、适应性强的产品。它在多种工业和军事应用中表现出色,尤其是在需要高可靠性和强耐久性的场合。对于寻求高性能、高稳定性的连接解决方案的用户,这款插座无疑是一个值得推荐的选择。

UTS718X2M3SNPT参数

参数
外壳尺寸 - 插件 18X2
针脚数 5pin
类型 圆形连接器-外壳,插座外壳,用于母插口
触头尺寸 16mm,8mm
触头类型 压接
外壳颜色 黑色
外壳材料 Polyamid(PA),Nylon
外壳尺寸-MIL -
安装方式 支架安装,穿板式,螺纹安装,面板安装
零件状态 在售

UTS718X2M3SNPT厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS718X2M3SNPT数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器-外壳 SOURIAU-SUNBANK UTS718X2M3SNPT UTS718X2M3SNPT数据手册

UTS718X2M3SNPT封装设计

查看详情并下载
Symbol
Footprint
3D Model
