8D013W35PN

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 22芯航空插座 航空连接器 8D系列, 面板安装, 5A, 外壳尺寸13
供应商型号: Q-8D013W35PN
供应商: 期货订购
标准整包数: 1

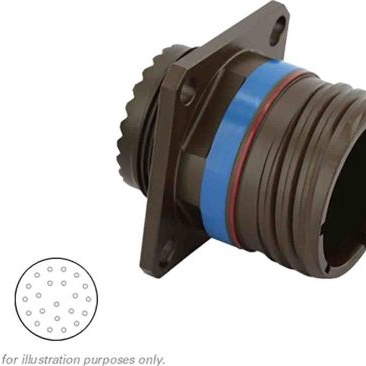

SOURIAU-SUNBANK 圆形连接器 8D013W35PN

8D013W35PN概述


    产品简介


    8D系列电力连接器是专为严苛环境下设计的产品,具备出色的防水、抗震和抗振动能力。这些连接器广泛应用于航空航天、国防军工、工业自动化等领域,提供高电流传输能力和卓越的环境适应性。

    技术参数


    机械特性
    - 外壳材料:铝合金、复合材料、青铜、不锈钢、钛合金
    - 电镀处理:
    - 橄榄绿镉 (W/J)
    - 镍 (F/M/TF/S)
    - 不镀 (X/JVS/Titanium)
    - 腐蚀防护 (K)
    - 密封圈和密封件:硅胶弹性体
    - 绝缘体:热固性塑料
    - 接触体:铜合金
    - 接触保持力:
    - #4 接触:200N
    - #8 接触:111N
    - 冲击测试:300g,持续3ms
    - 耐久性:500次插拔操作
    - 振动测试:符合MIL DTL 38999标准
    电气特性
    - 绝缘电阻:5000 MΩ(500V直流)
    - 最大电流承载能力:
    - #4 接触:80A
    - #8 接触:45A
    - 接触电阻:
    - #4 接触:2mΩ
    - #8 接触:3mΩ
    - 屏蔽:符合MIL DTL 38999标准
    - 壳体连续性:
    - W:2.5mΩ
    - F:1mΩ
    - J, M:3mΩ
    - JVS:5mΩ
    环境特性
    - 温度范围:
    - W, J, X, JVS:-65°C 至 +175°C
    - F, M, K, S, TT, TF:-65°C 至 +200°C
    - 湿热测试:符合MIL DTL 38999标准
    - 盐雾测试:
    - W, TT, TF, K, JVS:500小时
    - F, S:48小时
    - J, M, X:2000小时
    - 防火等级:符合EN 2591-C17方法A
    - 耐流体性:符合MIL DTL 38999标准

    产品特点和优势


    - 高电流承载能力:#4 接触可承载高达80A的电流,比标准接触提升20%的电流强度。
    - 宽广的工作环境:能够在极端温度和恶劣环境中稳定工作,适合严苛的应用场合。
    - 易于维护:采用可拆卸接触设计,方便维修和更换。
    - 多布局选择:提供了7种不同布局的选择,适用于各种需求。
    - 高压屏蔽:提供良好的电磁兼容性,减少信号干扰。

    应用案例和使用建议


    应用案例
    8D系列电力连接器被广泛应用于航空航天飞行器、国防装备和工业自动化控制系统中。例如,在某款军用飞机项目中,8D系列连接器因其卓越的抗振动和防水性能,被用于机载电子设备间的高电流传输。
    使用建议
    - 接线注意事项:确保电缆尺寸匹配并正确压接接触点,避免过大的电流导致连接器过热。
    - 安装环境:在安装过程中要特别注意密封和防护措施,以确保长期稳定的运行。
    - 定期检查:由于连接器长期暴露在严苛环境中,建议定期进行检查和维护,以延长使用寿命。

    兼容性和支持


    8D系列电力连接器支持多种接口标准,包括MIL-DTL-38999。SOURIAU公司提供全方位的技术支持和服务,包括安装指导、故障排查和售后服务。

    常见问题与解决方案


    问题1:连接器接触电阻过高
    解决办法:重新压接接触点,确保电缆与接触体之间没有空气间隙。如果问题仍然存在,请联系技术支持进行进一步诊断。
    问题2:插拔次数过多导致接触失效
    解决办法:建议不要超过产品规定的500次插拔操作次数。若需频繁插拔,请咨询技术人员以获取更耐用的设计方案。
    问题3:安装时出现泄漏
    解决办法:检查密封圈和密封件是否有损坏或缺失,确保所有组件安装到位并正确压紧。

    总结和推荐


    综上所述,8D系列电力连接器是一款高性能、高可靠性的电力连接器,尤其适合严苛环境下的高电流应用。其独特的设计和广泛的布局选择使其在市场上具有强大的竞争力。如果你正在寻找一种能够应对极端环境且提供可靠连接的解决方案,8D系列电力连接器无疑是你的理想选择。强烈推荐此产品用于需要高性能电力连接的应用场景。

8D013W35PN参数

参数
端接 -
额定电流 5A
外壳材料 Aluminum
针脚数 22pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 橄榄绿,褐色
长*宽*高 31.62mm(长度)*28.6mm(高度)
安装方式 法兰安装,面板安装
应用等级 军用级
零件状态 在售
包装方式 散装,袋装

8D013W35PN厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

8D013W35PN数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK 8D013W35PN 8D013W35PN数据手册

8D013W35PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
