UTS6JC12E10P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, UTS系列, 10芯, 电缆安装, 焊接, IP68,IP69K
供应商型号: 1795871
供应商: 海外现货
标准整包数: 1

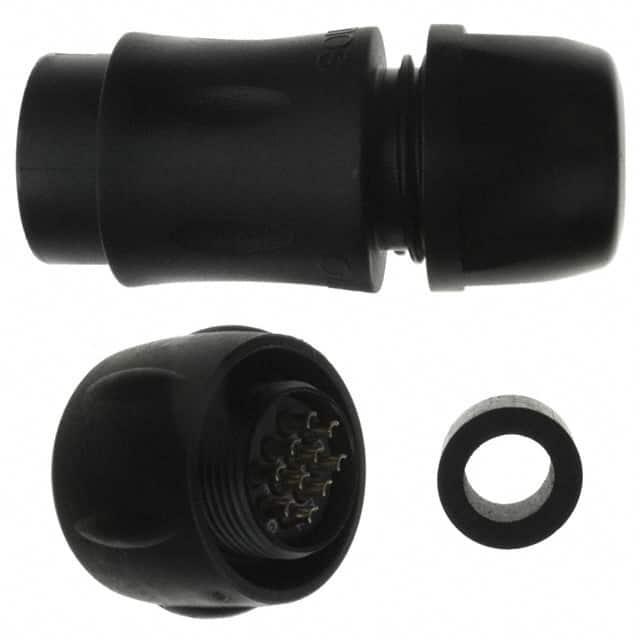

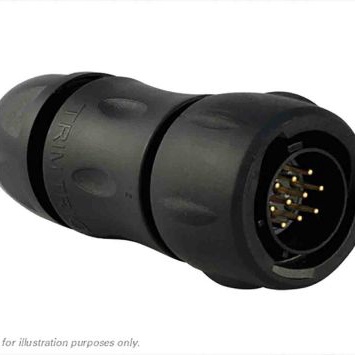

SOURIAU-SUNBANK 圆形连接器 UTS6JC12E10P

UTS6JC12E10P概述

    UTS Hi Seal with PC Tail Contacts: 技术手册与应用指南

    1. 产品简介


    UTS Hi Seal with PC Tail Contacts 是一款专为严苛环境设计的工业连接器,特别适用于需要高耐腐蚀性、防水和防尘的应用场合。该产品系列包含塑料和金属外壳版本,采用PC尾端接触设计,适合波峰焊接工艺。此外,它还配备了紧固夹具和支架,以确保机械稳固性和清洁过程的一致性。这些连接器被广泛应用于各类户外和室内严苛环境,如交通管理系统、气象站、机器人和主动转向系统等领域。

    2. 技术参数


    | 技术规格 | 描述 |

    | 材质 | 塑料外壳:UL94-V0级热塑性塑料
    密封圈:弹性体 |
    | 接点材料 | 铜合金,镀金
    其他镀层可按需求定制 |
    | 性能 | 耐久性:250次插拔
    振动测试:CEI 60512-4标准
    温度冲击:MIL-STD1344方法1003 |
    | 电气特性 | 电流容量:- 尺寸16:13A
    - 尺寸20:7.5A
    绝缘电阻:≥5000 MΩ
    测试电压:1500 Veff(尺寸20)
    - 2300 Veff(尺寸16) |
    | 环境适应性 | 工作温度范围:-40°C至+105°C
    盐雾测试:500小时
    密封性:IP68/IP69K
    紫外线稳定性:无机械损坏,颜色无显著变化(5年暴露) |

    3. 产品特点和优势


    - 高耐腐蚀性:通过超过500小时的盐雾测试,具有优异的抗腐蚀能力。
    - 卓越密封性:动态IP68/静态IP69K,可在水下长期使用。
    - 机械坚固性:配有紧固夹具和支架,确保连接器在严苛环境下的稳固性。
    - 温度适应性强:可在极端温度下稳定工作(-40°C至+105°C)。
    - 紫外线稳定性:5年阳光和潮湿环境下无机械及视觉损伤。
    - 环保合规:符合RoHS标准,符合中国SJ/T1166-2006标准。

    4. 应用案例和使用建议


    UTS Hi Seal with PC Tail Contacts 在多种环境中表现出色,例如:
    - 交通管理系统:在高速公路上监测车辆流量,连接器必须在恶劣天气条件下稳定运行。
    - 气象站:用于采集温度、湿度等数据,要求具有良好的防水防尘性能。
    - 机器人:需要频繁插拔连接器,且要保证机械稳定性和抗振动能力。
    使用建议:
    - 在安装前检查所有接口是否清洁,避免灰尘和杂质影响性能。
    - 使用适当的紧固工具,确保紧固夹具正确安装。
    - 定期检查密封件和垫圈的状态,必要时更换以保持良好的密封性。

    5. 兼容性和支持


    - 兼容性:可与其他UTS Hi Seal系列产品兼容。
    - 支持:Souriau公司提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术文档。

    6. 常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接器插入困难 | 确保插针和插孔对齐,检查是否有异物堵塞 |
    | 密封性下降 | 检查密封圈是否老化或损坏,必要时更换新密封圈 |
    | 连接不稳定 | 确认紧固夹具已正确安装并拧紧 |

    7. 总结和推荐


    UTS Hi Seal with PC Tail Contacts 以其高耐腐蚀性、卓越密封性和广泛的工作温度范围,成为严苛环境下不可或缺的选择。其出色的机械坚固性和电气性能使其在各种应用场景中表现出色。综合考虑,强烈推荐此产品给需要在严苛环境下可靠连接的用户。

UTS6JC12E10P参数

参数
端接 焊盘
额定电流 4.5A
外壳材料 Polyamide (PA),Nylon
针脚数 10pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 黑色
长*宽*高 66.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 袋装

UTS6JC12E10P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS6JC12E10P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS6JC12E10P UTS6JC12E10P数据手册

UTS6JC12E10P封装设计

查看详情并下载
Symbol
Footprint
3D Model
