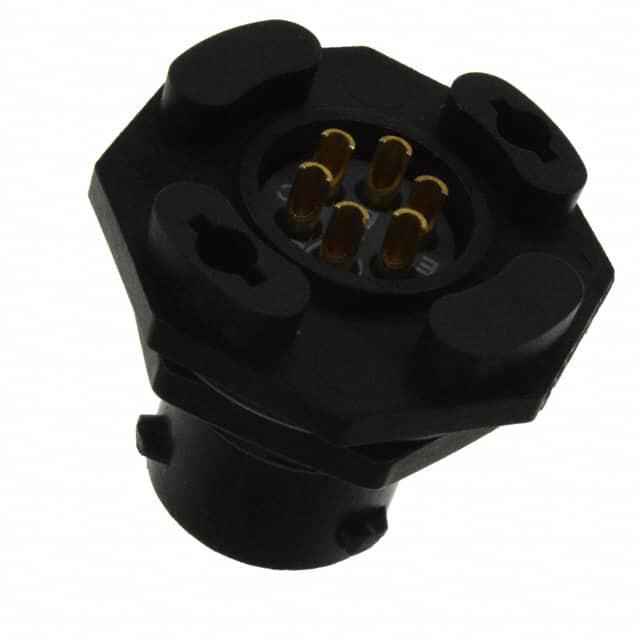

UTS710E6S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTS系列, 6芯, 面板安装, 焊接, IP68,IP69K
供应商型号: ET-1795877
供应商: 海外现货
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 UTS710E6S

UTS710E6S概述

    UTS Hi Seal with PC Tail Contacts 技术手册

    1. 产品简介


    UTS Hi Seal是一款设计用于恶劣环境中的PCB安装型连接器,具有高度的防水和防腐蚀能力。它特别适用于在潮湿、腐蚀性环境及空间有限的场合下使用。UTS Hi Seal系列的特点是具备金属固定夹和立柱,能够确保连接器机械稳定并易于清洁。其PC尾端接触器适合波峰焊接工艺,这使得它在PCB组装过程中更加便捷高效。

    2. 技术参数


    - 外壳材料: 热塑性塑料(UL94-V0)
    - 绝缘体: 弹性体
    - 接点材料: 铜合金,金镀层(可根据需求提供其他镀层)
    - 接点耐久性: 250次插拔
    - 振动测试: 符合CEI 60512-4标准,频率范围为10到2000Hz
    - 温度范围: -40°C 至 +105°C
    - 盐雾试验: 超过500小时
    - 防泄漏: 连接和非连接状态下达到IP68/IP69K等级
    - 紫外线抵抗: 经受5年自然环境暴露无机械损伤或重要颜色变化

    3. 产品特点和优势


    - 高可靠性: 具备优秀的防水、防腐蚀性能,确保长期稳定工作
    - 机械坚固性: 拥有金属固定夹和立柱,提高了整体机械强度和耐久性
    - 易于安装: 波峰焊接PC尾端接触器简化了安装过程
    - 高性能接点: 接点通过金镀层处理,确保低接触电阻和高电流承载能力

    4. 应用案例和使用建议


    - 户外天气站: 用于传感器的数据传输,确保在恶劣天气条件下正常工作
    - 机器人系统: 在工业自动化环境中,提供可靠的连接,减少故障率
    - 道路管理系统: 用于信号灯控制系统,保证高可靠性的通信
    使用建议:
    - 定期检查密封部件的状态,确保防水性能
    - 使用前进行适当的温度循环测试以验证接点的耐久性

    5. 兼容性和支持


    - 兼容性: 适用于多种标准PCB设计,可广泛应用于不同类型的电路板
    - 支持和服务: 厂商提供详细的技术文档和支持服务,帮助用户解决安装和使用中的问题

    6. 常见问题与解决方案


    - Q: 如何判断连接器是否密封良好?
    - A: 可通过进行气密性测试来检查,例如使用专业的检测仪器来测量密封程度
    - Q: 连接器出现连接不稳定的现象怎么办?
    - A: 检查接点是否有氧化或者污染情况,如有必要重新清洁或更换接点

    7. 总结和推荐


    UTS Hi Seal系列连接器凭借其卓越的防水、防腐蚀性能和稳定的机械结构,在恶劣环境下表现优秀。这些特性使其成为户外和工业自动化应用的理想选择。推荐用户在需要高可靠性和耐用性的场景中选用此系列产品。如果您对产品有任何疑问,可通过官网或客服热线获得进一步的帮助。

UTS710E6S参数

参数
颜色 黑色
端接 焊盘
额定电流 6A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
长*宽*高 27mm(高度)
安装方式 隔板安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装,袋装

UTS710E6S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS710E6S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS710E6S UTS710E6S数据手册

UTS710E6S封装设计

查看详情并下载
Symbol
Footprint
3D Model
