UTS714D19S32

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 标准圆形连接器, UTS系列, 19芯, 锁紧螺母, 印刷电路板
供应商型号: 649-UTS714D19S32
供应商: Mouser
标准整包数: 1

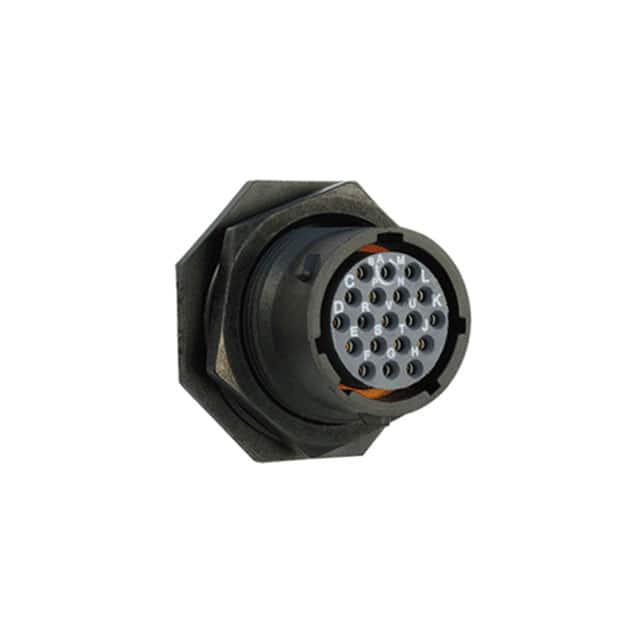

SOURIAU-SUNBANK 圆形连接器 UTS714D19S32

UTS714D19S32概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了 UTS Hi Seal 系列插头连接器,该连接器具有耐用且适用于印刷电路板(PCB)安装的特点。这类连接器专为严苛环境下的应用而设计,如潮湿、腐蚀性强以及空间有限的场合。其独特之处在于采用了防水密封和抗紫外线材料,确保在各种条件下都能保持良好的性能。

    技术参数


    - 外壳和后壳: 聚丙烯(UL94-V0级阻燃)
    - 插入件: 橡胶材质
    - 接触点: 铜合金镀金
    - 其他电镀可按需定制
    - 耐久性: 250次插拔循环
    - 振动测试: 符合CEI 60512-4标准(10到2000 Hz正弦波振动)
    - 热冲击: 符合MIL-STD1344方法1003标准(5个循环,30分钟,从-40°C到+105°C)
    - 电气特性:
    - 接触最大电流:
    - 尺寸16: 13A
    - 尺寸20: 7.5A
    - 绝缘电阻: ≥ 5000 MΩ(25°C时500Vdc)
    - 测试电压:
    - 1500 Veff (尺寸20)
    - 2300 Veff (尺寸16)
    - 工作电压:
    - 600 V (尺寸20)
    - 1000 V (尺寸16)
    - 环境特性:
    - 温度范围: -40°C 至 +105°C
    - 盐雾测试: 500小时
    - 防水等级:
    - 动态IP68(未盖帽时在水下7天,1巴压力)
    - 动态IP69K(符合DIN 40050标准)
    - 抗紫外线能力: 在自然环境下暴露5年无机械退化及明显色差变化
    - 符合RoHS标准,同时符合中国SJ/T1166-2006标准

    产品特点和优势


    UTS Hi Seal 系列连接器具备以下显著特点:
    - 耐用性强: 使用聚丙烯(UL94-V0级)制成的外壳,使其能够在极端环境中长期稳定工作。
    - 出色的防腐蚀性能: 500小时盐雾测试证明其在高湿度和腐蚀环境下仍能保持优良的性能。
    - 可靠的电气性能: 最高可达13A的电流承载能力,以及1500Veff的测试电压,确保了其在高压系统中的可靠运行。
    - 灵活的接口选择: 支持不同的尺寸和型号,满足各种不同应用场景的需求。

    应用案例和使用建议


    - 自动导航系统: 在这种场景中,连接器需要经受频繁振动和温度波动的影响。UTS Hi Seal 的设计使其能够在这种环境下持续稳定工作。
    - 气象站: 由于需要长时间暴露于户外环境中,该连接器的防水防尘性能显得尤为重要。它的动态IP68/IP69K评级使得它能在严苛的户外条件下提供可靠的连接。
    - 工业机器人: 机器人系统通常在复杂的机械运动中工作,这对连接器的机械耐久性要求很高。UTS Hi Seal 的多次插拔寿命(250次)使其在这样的环境中依然表现优异。
    使用建议:为了保证最佳效果,建议在选择连接器时根据具体的应用需求选择合适的尺寸和型号,并严格按照制造商的操作指南进行安装和维护。

    兼容性和支持


    UTS Hi Seal 系列连接器适用于广泛的PCB组装工艺,包括波峰焊接。该系列连接器还提供了多种配件以满足不同应用的需求,如金属终端、密封盖等。SOURIAU公司为其提供了全面的技术支持和售后服务,包括现场技术支持和配件供应。

    常见问题与解决方案


    - 问题1: 连接器接触不良
    - 解决方案: 确保正确插入并紧固连接器至规定扭矩。检查是否有异物或磨损。
    - 问题2: 插拔过程中产生摩擦声
    - 解决方案: 检查接触部位是否干净,必要时重新润滑。

    总结和推荐


    总体而言,UTS Hi Seal 系列连接器以其卓越的环境适应能力和可靠的电气性能,在严苛条件下的应用中表现出色。无论是在恶劣环境下的自动导航系统还是高湿环境下的气象站,这款连接器都能够展现出色的表现。强烈推荐给需要在严苛环境中保持可靠连接的用户。
    如果您有任何疑问或需要更多帮助,可以通过访问SOURIAU官方网站或直接联系他们获得更多的技术支持。

UTS714D19S32参数

参数
外壳材料 Polyamide (PA),Nylon
针脚数 19pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 4A
长*宽*高 28.6mm(长度)*28.6mm(高度)
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

UTS714D19S32厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS714D19S32数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS714D19S32 UTS714D19S32数据手册

UTS714D19S32封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.486 ¥ 299.8567
10+ $ 29.9052 ¥ 252.6989
25+ $ 28.5984 ¥ 241.6565
50+ $ 26.9115 ¥ 227.4022
100+ $ 25.4835 ¥ 215.3356
250+ $ 24.927 ¥ 210.6332
库存: 19
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 299.85
