UTS014D19P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTS系列, 19芯, 法兰安装, 焊接, IP68,IP69K
供应商型号: 6876484
供应商: 海外现货
标准整包数: 1

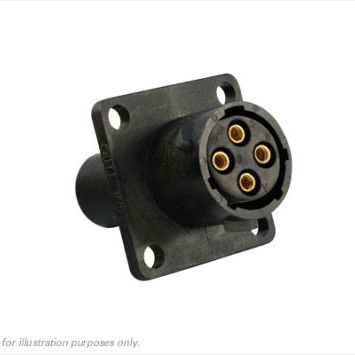

SOURIAU-SUNBANK 圆形连接器 UTS014D19P

UTS014D19P概述

    电子元器件产品技术手册解析

    产品简介


    本文介绍的是Souriau公司的UTS系列线缆接插件。该产品主要用于航空航天、军事、工业控制和通信设备等领域,因其出色的密封性能、耐腐蚀能力和高可靠性而备受青睐。UTS系列接插件采用了先进的Dipsolder触点技术,确保了在严苛环境下的稳定性和耐用性。

    技术参数


    以下是UTS系列接插件的技术参数和性能规格:
    - 壳体尺寸:A: 0.25mm, B: 0.25mm, C: Maxi, D: 0.15mm, ØE: 0.15mm, F: Maxi, G: 0.25mm, H: 0.10mm
    - 材料:外壳材料为PBT(聚对苯二甲酸丁二醇酯),具有UL94 V-0等级阻燃性能,黑色颜色;绝缘体材料为氯丁橡胶;密封垫圈采用硅胶材料,防护等级达到IP68/IP69K;接触点材料为黄铜镀金。
    - 工作温度范围:-40°C至105°C
    - 绝缘电阻:≥5000MΩ
    - 测试电压:1500Vrms(适用于#20布局)
    - 盐雾试验:500小时
    - 使用寿命:≥250次插拔
    - 密封性能:在插拔状态下可达IP68防护等级,可承受1巴压力浸泡1周;IP69K防护等级,能承受高压清洗。

    产品特点和优势


    UTS系列接插件拥有以下几个显著特点:
    1. 优异的密封性能:UTS系列接插件通过严格的IP68/IP69K认证,可以在极端环境下提供卓越的防水防尘性能,非常适合用于海上、地下或恶劣天气条件下的设备连接。
    2. 高可靠性:Dipsolder触点技术使得UTS接插件具备更佳的抗腐蚀性和长寿命,适用于频繁插拔的场合。
    3. 广泛的适用范围:多种壳体尺寸和接触方式的选择使得UTS接插件能够适应不同的安装需求和电气要求。

    应用案例和使用建议


    UTS系列接插件广泛应用于航空航天、船舶制造、军事装备、通信设施和工业自动化等领域。在这些应用场景中,其优异的密封性能和耐腐蚀能力使得设备能够在恶劣环境下稳定运行。使用时建议定期检查接插件的状态,确保其始终处于良好的工作状态。

    兼容性和支持


    UTS系列接插件的兼容性良好,可以与各种标准的电缆和线束配合使用。此外,Souriau公司还提供了详尽的产品文档和技术支持服务,帮助客户在产品选型、安装和使用过程中解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:插拔时接插件的触点接触不良。
    - 解决方案:检查触点是否有污物或损坏,必要时更换新的接插件。
    2. 问题:接插件出现泄漏现象。
    - 解决方案:确认密封圈是否完好无损,更换失效的密封圈。

    总结和推荐


    UTS系列接插件凭借其出色的密封性能、高可靠性及广泛应用的兼容性,在多个领域中都表现出了优秀的性能。对于需要在恶劣环境中保持稳定工作的设备来说,UTS系列接插件是一个值得信赖的选择。我们强烈推荐这一产品用于需要高密封性和耐用性的应用场合。

UTS014D19P参数

参数
颜色 黑色
端接 -
额定电流 4A
外壳材料 聚对苯二甲酸丁二酯(PBT)
针脚数 19pin
触头镀层 - 配接
类型 公形引脚,圆形连接器,插座
安装方式 支架安装,法兰安装,通孔安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售

UTS014D19P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS014D19P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS014D19P UTS014D19P数据手册

UTS014D19P封装设计

查看详情并下载
Symbol
Footprint
3D Model
