首页  >  产品百科  >  UTG61823PN

UTG61823PN

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, UTG系列, 23芯, 电缆安装, 压接
供应商型号: 105322
供应商: 海外现货
标准整包数: 1

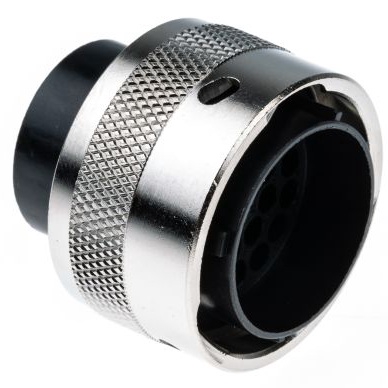

SOURIAU-SUNBANK 圆形连接器 UTG61823PN

UTG61823PN概述


    产品简介


    UTG系列电子连接器是一种塑料圆型连接器,配备金属锁定机构,具有轻量化、经济实惠、耐用性强等特点。UTG系列适用于多种工业场景,特别是在需要快速且安全锁定的应用环境中表现出色。它提供电源与信号混合版本,并支持与UTO、UTP和UTS系列互配,广泛应用于交通运输、工业自动化、能源及通信等领域。

    技术参数


    | 参数 | 值 |

    | 连接器壳体尺寸 | 10-24号(对应直径范围) |
    | 接触点数量 | 4-48个 |
    | 接触点直径 | #8 (Ø3.6mm), #12 (Ø2.4mm), #16 (Ø1.6mm) |
    | 最大电压 | 250V(组C),380V(组C),660V(组C) |
    | 额定电流 | 最高可达10A |
    | 燃烧等级 | UL94-V0级 |
    | 锁定方式 | 听觉确认“咔哒”声锁定 |

    产品特点和优势


    1. 经济实惠且高效:UTG系列连接器在设计上强调成本效益,适合大规模部署。
    2. 耐用可靠:采用金属锁定装置确保长期使用的稳定性。
    3. 灵活多用:支持多种接触点配置,可适应电源和信号混合传输的需求。
    4. IP65防护等级:对于特殊需求的水保护版本,UTG系列提供了IP65防水认证。
    5. 广泛的兼容性:与UTO、UTP、UTS系列相互兼容,便于系统集成。

    应用案例和使用建议


    应用案例:
    - 交通运输:用于列车内部的电源和信号传输。
    - 工业自动化:服务于机器人和自动化设备的数据线连接。
    - 能源行业:高压电力传输和控制系统的接口。
    使用建议:
    - 在安装时需确保接触点正确匹配以避免信号失真。
    - 对于恶劣环境下的应用,优先选择带IP65防护的版本。

    兼容性和支持


    UTG系列连接器可与其他UT系列的产品无缝对接,确保系统的兼容性和一致性。SOURIAU公司为客户提供全面的技术支持服务,包括产品选型指导、安装调试支持以及售后服务保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔次数不足 | 检查插拔工具是否合适,必要时更换 |
    | 接触电阻异常 | 检查接触点是否有污垢或氧化 |
    | 连接松动 | 确保锁定机构已正确操作 |

    总结和推荐


    UTG系列连接器凭借其经济实用的设计、多样化配置以及出色的耐用性,在工业领域具有显著优势。无论是轨道交通还是能源行业,UTG系列都能满足高性能需求。强烈推荐在需要高可靠性连接的应用场景中选用此系列产品。
    如果您正在寻找一款兼具成本效益与可靠性的连接解决方案,UTG系列将是您的理想选择。联系SOURIAU官方客服以获取更多详细信息和支持。

UTG61823PN参数

参数
外壳材料 Brass
针脚数 23pin
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
额定电流 13A
长*宽*高 31.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

UTG61823PN厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTG61823PN数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTG61823PN UTG61823PN数据手册

UTG61823PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
