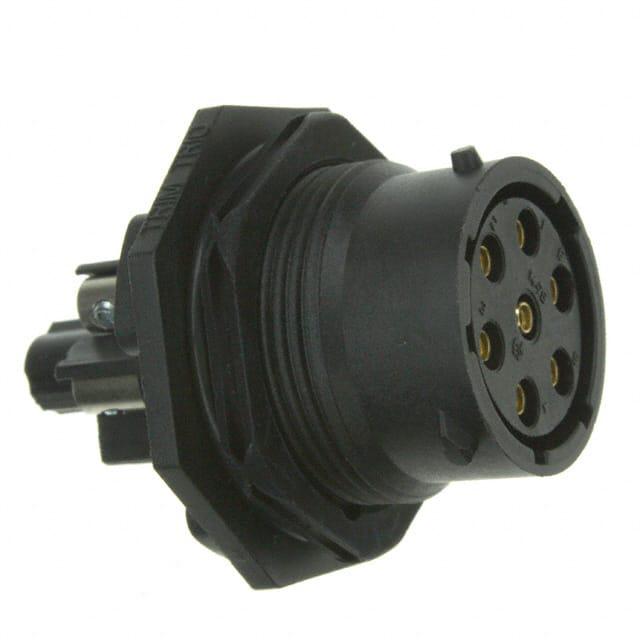

UTS7147SSCR

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau M14圆形连接器插头, UTS系列, 7芯, 面板安装, 螺钉拧紧, IP68,IP69K
供应商型号: UTS7147SSCR
供应商: 国内现货
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 UTS7147SSCR

UTS7147SSCR概述

    UTS Waterproof Connectors: Your First Choice in Sealed Interconnect Solutions

    产品简介


    UTS防水连接器属于广受欢迎的TRIM TRIO互连系统系列的一部分。该系列以其极致的密封性能、快速且安全的连接配对及简便的接线方式著称。UTS系列采用螺钉终端接触点,适用于各种严苛的工业环境。它们广泛应用于需要高度防水和防尘的应用场合,如汽车、船舶、工业自动化、户外照明等领域。

    技术参数


    - 接触点接受的导线范围:广泛的导线尺寸
    - 配对速度:1/3转即可实现快速插拔,并伴有“咔哒”声
    - 工作温度范围:-40°C至+105°C
    - 防护等级:动态IP68/69K防水保护
    - 耐盐雾性:500小时
    - 材质:连接器和后盖采用热塑塑料,触点材料为高导电铜合金,最小镀金层厚度为0.4μm
    - 标准安排:可提供14号到7号的各种组合
    - 最大电流承载能力(公):壳体大小12时为38.3A,壳体大小14时为44.4A
    - 最大电流承载能力(母):壳体大小12时为46.5A,壳体大小14时为52.5A
    - 材料阻燃等级:UL94V0和NFF16102级2

    产品特点和优势


    1. 用户友好:仅需普通螺丝刀即可安装电线,无需特殊技能或工具。
    2. 可靠性高:动态IP68/69K防水保护,可承受250次以上的配对周期。
    3. 耐久性强:具有高盐雾抵抗性,适用于极端环境。
    4. 环保合规:RoHS认证,确保产品符合欧盟环保法规。
    5. 广泛的适用性:兼容多种导线类型(绞合线或实心线)。

    应用案例和使用建议


    - 汽车制造:用于发动机舱内高压连接,由于其卓越的耐盐雾性能,能够在盐分重灾区保证可靠的电气连接。
    - 船舶工程:适合作为船用电气系统的防水连接,防止海水腐蚀。
    - 户外照明:可用于街灯和园林灯具的连接,抵御雨水和尘土侵蚀。
    - 工业自动化:在恶劣的工业环境中确保设备之间稳定的电气连接。
    使用建议:
    - 确保正确选择接触点类型(公或母),并注意连接器和导线的尺寸匹配。
    - 在安装前检查密封件,确保最佳的防水效果。
    - 使用适当扭矩值紧固螺丝,避免过紧导致损坏。

    兼容性和支持


    - UTS连接器与TRIM TRIO系统的其他版本(如压接和焊接版本)兼容。
    - 源亚官方提供丰富的配件选择,包括密封盖、颜色编码环等。
    - 如需进一步技术支持,可访问官方网站www.souriau-industrial.com或联系公司客服。

    常见问题与解决方案


    - 问题:如何确定合适的连接器尺寸?
    - 解决方案:参考技术手册中的图表,根据所需的接触点数量和电缆规格选择正确的壳体大小(12或14)。

    - 问题:安装过程中如何避免接触点损坏?
    - 解决方案:确保导线正确插入并用适当的扭矩紧固螺丝,不要过度施力。
    - 问题:如何判断密封是否完好?
    - 解决方案:检查密封盖是否完整安装,同时定期进行密封性测试以确保其有效。

    总结和推荐


    UTS防水连接器凭借其出色的密封性能、简易的安装过程和宽泛的工作温度范围,在多个领域中展现出卓越的应用价值。特别是对于那些需要在恶劣环境中保持稳定性能的应用,如汽车、船舶、工业自动化等,UTS连接器无疑是理想的选择。强烈推荐这些高品质的产品,尤其是对于寻求高性能和耐用性的客户而言。
    通过本文的内容,相信您已经对UTS防水连接器有了全面的了解,期待它们能在您的项目中发挥出色的表现。

UTS7147SSCR参数

参数
额定电流 10A
外壳材料 Polyamide (PA),Nylon
针脚数 7pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 螺纹
安装方式 隔板安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装,袋装
