ZFC54-B

产品分类: 其他工具
厂牌: SMC
产品描述: SMC 真空过滤器, ZFC系列, 5μm过滤精度, 最大流量20L/min, 最大操作压力1 MPa, 最高工作温度+60°C
供应商型号: 1759945
供应商: 海外现货
标准整包数: 1
SMC 其他工具 ZFC54-B

ZFC54-B概述

    In-Line Air Filter ZFC Series 技术手册

    产品简介

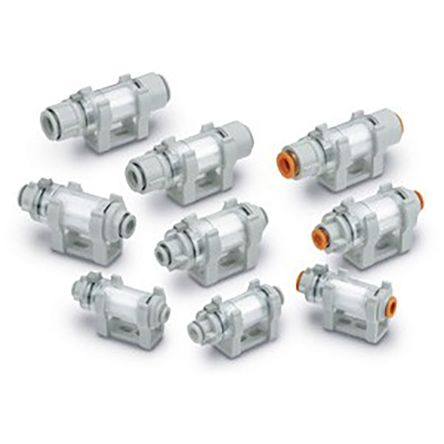

    ZFC系列直列式空气过滤器是一款专为压缩空气系统设计的产品,具备高效率的气流过滤功能。主要应用于工业自动化设备、气动系统、真空吸附装置等领域,以确保气体的清洁度,防止灰尘、油污等杂质进入关键设备。ZFC系列提供多种尺寸选择,包括公制(轻灰色)和英制(橙色)两种外壳颜色。

    技术参数


    - 工作压力范围: 0到1 MPa (正压) 和-100到0 kPa (负压)
    - 最大流量:
    - 正压条件:最高可达650 L/min (ANR)
    - 真空压力条件:最高可达100 L/min (ANR)
    - 滤芯精度: 5 μm (过滤效率达95%)
    - 材质: 主体材料为聚碳酸酯,适用软管尺寸包括公制和英制
    - 操作温度范围: 0至60°C
    - 重量: 从2.5克到25克不等,视型号而定
    - 安装方式: 可旋转盖子,方便更换滤芯
    - 适用气流: 空气、氮气

    产品特点和优势


    - 通用性强: ZFC系列可以在正压和真空压力下使用,一个单元即可实现两种压力下的过滤。
    - 安装便捷: 采用一次装卡方式,便于安装和维护。
    - 防尘效果好: 在粉尘环境中表现出色,有效保护设备免受污染。
    - 长寿命设计: 滤芯可替换,更换简单方便,延长设备使用寿命。
    - 多孔径支持: 支持多种内径尺寸,满足不同需求。

    应用案例和使用建议


    应用案例:
    - 电磁阀保护
    - 防止粉尘环境中的灰尘散落
    - 用于精密仪器的气流净化
    使用建议:
    - 在安装前确认箭头指示的方向,保证正确密封。
    - 定期检查和清洗滤芯,确保最佳过滤效果。
    - 在管路连接时留有足够的余量,避免扭力、拉力等对管路和过滤器造成损害。
    - 定期清理排水口,避免水滴进入压缩空气管道引起设备故障。

    兼容性和支持


    - 兼容性: ZFC系列可与各种标准软管配合使用,具体型号参见技术手册表格。
    - 制造商支持: SMC公司提供全面的技术支持和售后保障,客户可以通过官方网站获取更多详细信息和帮助。

    常见问题与解决方案


    - 问题1: 压力降达到0.1 MPa(正压)或20 kPa(真空压力)时需要更换滤芯。
    - 解决方案: 根据技术手册的指示更换滤芯。
    - 问题2: 组装和拆卸过程中O形圈是否有划痕或损坏?
    - 解决方案: 使用新的O形圈并确保正确安装。
    - 问题3: 更换滤芯后如何确认没有泄漏?
    - 解决方案: 进行压力测试,检查是否有漏气现象。

    总结和推荐


    综上所述,ZFC系列直列式空气过滤器凭借其多功能、高效率、便捷安装等特点,在多个领域展现出强大竞争力。无论是用于电磁阀保护还是工厂自动化系统,它都是一个值得信赖的选择。如果你正在寻找一个能够同时处理正压和真空压力,并且拥有长效过滤能力的解决方案,那么ZFC系列是你的理想之选。我们强烈推荐使用ZFC系列直列式空气过滤器,以确保您的设备始终处于最佳工作状态。

ZFC54-B参数

参数
应用等级 商业级

ZFC54-B厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

ZFC54-B数据手册

厂牌 PDF简要描述 下载
SMC 其他工具 SMC ZFC54-B ZFC54-B数据手册

ZFC54-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
