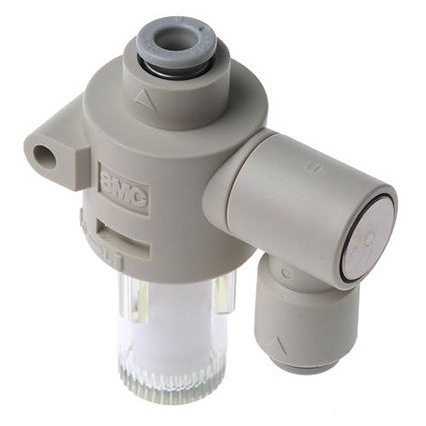

ZFB100-06

产品分类: 其他工具
厂牌: SMC
产品描述: SMC 真空过滤器, 30μm过滤精度, 最大操作压力0.5 MPa, 最高工作温度+60°C
供应商型号: 9076627
供应商: 海外现货
标准整包数: 1
SMC 其他工具 ZFB100-06

ZFB100-06概述

    空气吸滤器系列产品技术手册

    1. 产品简介


    空气吸滤器(Series ZF)是一系列用于防止真空设备故障的产品,主要用于过滤空气中可能存在的粉尘和其他污染物。这些产品包括多个型号,如空气吸滤器(ZFA)、长寿命型空气吸滤器(ZFB)和模块化空气吸滤器(ZFC)。它们广泛应用于半导体制造、汽车装配、食品加工、医疗设备和各种制造与组装设备等领域。适用于机器人的材料处理、汽车装配机、自动传输设备、拾放机、印刷机械等应用。

    2. 技术参数


    | 产品型号 | 流量 (l/min (ANR)) | 尺寸 (mm) | 过滤精度 (μm) | 适用管径 |

    | ZFA | 10 | 4 | 30 | 1/8", 1/4 |
    | ZFA | 20 | 6 | 30 | 1/8", 1/4 |
    | ZFA | 30 | 8 | 30 | 1/8", 1/4 |
    | ZFA | 50 | 10 | 30 | 1/8", 1/4 |
    | ZFB | 2 | 2 | 30 | ø4, ø6 |
    | ZFB | 7 | 3.2 | 30 | ø4, ø6 |
    | ZFB | 10 | 4 | 30 | ø4, ø6 |
    | ZFB | 20 | 6 | 30 | ø6, ø8 |
    | ZFB | 30 | 8 | 30 | ø6, ø8 |
    | ZFB | 50 | 10 | 30 | ø8, ø10 |
    | ZFC | 2 | ø2 | 10 | ø4.2 |
    | ZFC | 7 | ø3.2 | 10 | ø4.2 |
    | ZFC | 10 | ø4 | 10 | ø4.2 |
    | ZFC | 20 | ø6 | 10 | ø4.2 |
    | ZFC | 30 | ø8 | 10 | ø4.2 |
    | ZFC | 50 | ø10 | 10 | ø4.2 |
    工作环境:-100至0 kPa,最大压力0.5 MPa,工作温度范围为5至60°C,无冻结。

    3. 产品特点和优势


    - ZFA系列:具有长维护周期(大过滤面积)、适用于歧管安装、金属外壳、360°旋转管路接头安装等特点。
    - ZFB系列:具有轻便紧凑的注塑树脂部件、直通式管路接口、带有快速接头等特点。
    - ZFC系列:具有更换滤芯方便的特点,采用插件式设计,可在任何方向上安装。

    4. 应用案例和使用建议


    应用案例
    1. 喷射系统:ZFA/ZFB/ZFC系列可有效防止真空设备因灰尘污染而导致故障。
    2. 真空泵系统:适用于需要高流量空气过滤的应用。
    使用建议
    1. 在安装前确认管路接口上的“IN”和“OUT”标记以确保正确连接。
    2. 定期检查过滤器的压力损失,当压力损失超过0.02 MPa时应及时更换滤芯。
    3. 维护过程中要避免损坏O形圈。

    5. 兼容性和支持


    这些产品可以与不同的快速接头兼容,包括1/8"、1/4"等规格。制造商提供了丰富的配件选项,如安装支架、螺母、垫片等,以满足不同安装需求。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 管道连接处泄漏 | 检查密封圈是否破损并更换 |
    | 过滤器内部压力达到大气压后仍未停止操作 | 立即停止操作并更换滤芯 |
    | 无法保证过滤元件的密封性能 | 检查管路接口是否正确连接 |

    7. 总结和推荐


    总体而言,ZF系列空气吸滤器具备优良的过滤效果和长久的使用寿命,非常适合各种工业场合。特别是其易于维护、安装简便的优势使其成为行业内的理想选择。强烈推荐在相关领域中使用这些产品。

ZFB100-06参数

参数
应用等级 商业级

ZFB100-06厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

ZFB100-06数据手册

厂牌 PDF简要描述 下载
SMC 其他工具 SMC ZFB100-06 ZFB100-06数据手册

ZFB100-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
