ZH13DSA-08-10-10

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述:
供应商型号: 1765406
供应商: 欧时
标准整包数: 1

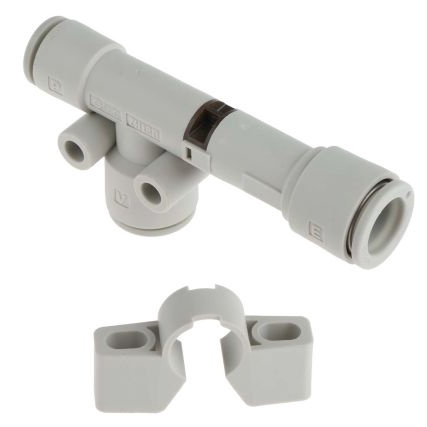

SMC 气动/液压/传动设备 ZH13DSA-08-10-10

ZH13DSA-08-10-10概述


    产品简介




    本文将详细介绍一种名为ZH系列真空喷射器的产品,其主要功能是通过产生负压来吸附物体。这类设备广泛应用于工业自动化、气动工具、生产线设备等领域,例如自动化装配线上的物料搬运、包装机械的拾取和放置操作等。


    技术参数




    以下是ZH系列真空喷射器的关键技术参数:

    - 尺寸: 多种尺寸可供选择,具体尺寸见下表
    - 吸力: 不同型号的吸力范围从-48 kPa到-90 kPa不等
    - 最大吸气流量: 最大吸气流量在13 L/min (ANR) 到 155 L/min (ANR)之间变化
    - 空气消耗量: 空气消耗量在13 L/min (ANR)到196 L/min (ANR)之间变化
    - 重量: 不同型号的重量范围从5.0克到23.3克
    - 接口类型: 多种接口类型可供选择,包括螺纹连接和快速接头连接

    | 型号 | 喷嘴直径 [mm] | 吸力 [kPa] | 最大吸气流量 [L/min (ANR)] | 空气消耗量 [L/min (ANR)] | 重量 [g] |
    | ---- | ------------ | ---------- | -------------------------- | ------------------------ | -------- |
    | ZH05D | 0.5 | -90 | 6 | 13 | 5.0 |
    | ZH07D | 0.7 | 12 | 28 | 27 | 5.2 |
    | ZH10D | 1.0 | 26 | 52 | 52 | 6.1 |
    | ZH13D | 1.3 | 40 | 78 | 84 | 12.4 |
    | ZH15D | 1.5 | -66 | 58 | 78 | 13.4 |
    | ZH18D | 1.8 | 76 | 128 | 162 | 22.2 |
    | ZH20D | 2.0 | 90 | 155 | 196 | 23.3 |


    产品特点和优势




    ZH系列真空喷射器具有以下几个显著的特点和优势:

    1. 紧凑轻巧:ZH系列真空喷射器非常紧凑且轻便,重量比上一代产品减少了最多74%(如ZH20DA)。
    2. 多样化安装方式:提供标准夹具、L型支架和DIN导轨安装等多种安装方式,满足不同场景需求。
    3. 广泛的适用范围:适用于多种气体和流体,包括空气、软尼龙、聚氨酯等材料制成的管材。
    4. 高性能:不同型号的真空喷射器提供了不同的吸力和流量范围,能够适应各种复杂的作业环境。


    应用案例和使用建议




    根据手册中的应用案例和示例,ZH系列真空喷射器可以用于以下几个典型的应用场景:

    1. 自动化装配线:用于拾取和放置轻小物件,提高生产效率。
    2. 包装机械:用于包装过程中的物料吸附和转移,确保操作精度。
    3. 工业机器人:作为末端执行器的一部分,用于工件抓取和释放。

    使用建议:

    1. 在使用前检查设备的气密性,确保没有泄漏,以保证最佳性能。
    2. 根据不同的应用场景选择合适的型号,确保吸力和流量匹配需求。
    3. 定期清洁和维护,避免灰尘和杂质影响设备性能。


    兼容性和支持




    - 兼容性:ZH系列真空喷射器提供了多种接口选项,可以方便地与其他设备或系统集成。
    - 支持:厂商提供了详细的用户手册和技术支持,包括故障排除指南和维修服务。


    常见问题与解决方案




    1. 问:设备无法产生足够的真空压力
    - 解决方法:检查供气压力是否正常,确保接口无泄漏。
    2. 问:设备运行时噪音过大
    - 解决方法:检查是否有损坏的部件,必要时更换新配件。


    总结和推荐




    综上所述,ZH系列真空喷射器凭借其紧凑轻巧的设计、多样化的安装方式、广泛的应用范围以及优秀的性能表现,成为众多工业应用的理想选择。特别是对于需要高效率、精确度和可靠性的工作环境来说,这是一款值得推荐的产品。如果您正在寻找一款可靠的真空吸附解决方案,那么ZH系列真空喷射器将是您的理想之选。

ZH13DSA-08-10-10厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

ZH13DSA-08-10-10数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC ZH13DSA-08-10-10 ZH13DSA-08-10-10数据手册

ZH13DSA-08-10-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 40.5744 ¥ 342.8538
10+ $ 38.9545 ¥ 329.1658
库存: 17
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 342.85
