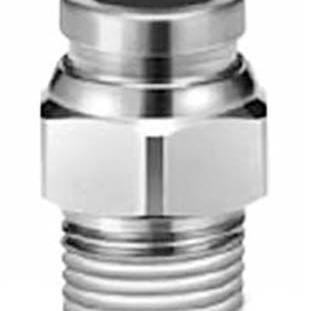

KQG2H04-02S

产品分类: 管件和管道
厂牌: SMC
产品描述: SMC 气动快速连接接头
供应商型号: 8841739
供应商: 海外现货
标准整包数: 1
SMC 管件和管道 KQG2H04-02S

KQG2H04-02S概述

    电子元器件技术手册:不锈钢316卡套接头系列

    产品简介


    本技术手册介绍了不锈钢316卡套接头系列(Series KQG2),这是一种用于气动和液压系统的高性能管件。这些卡套接头设计用于确保无缝连接,广泛应用于食品加工、制药和化学工业等领域。产品类型包括一触式卡套接头(Series KQG2)和插入式卡套接头(Series KFG2)。它们的主要功能是提供可靠的管道连接,确保流体传输的安全性和效率。

    技术参数


    - 材质:主体材料为不锈钢316,密封部分采用特种FKM橡胶材料(除旋转接头外)。
    - 适用温度范围:
    - KQG2系列:-5°C至150°C
    - KFG2系列:-65°C至260°C(旋转接头为-5°C至150°C)
    - 压力范围:真空到1MPa(避免在抽空条件下使用)
    - 耐压性:3.0MPa
    - 尺寸:
    - 内径范围:Ø3.2mm至Ø16mm
    - 型号配置:KQG2系列有17种不同型号,KFG2系列有9种不同型号
    - 重量:KQG2系列最轻可达10.1克,KFG2系列最轻可达24克
    - 适用管材:适用于FEP、PFA、尼龙、聚氨酯等多种管材
    - 兼容性:提供多种螺纹接口,如M、R、Rc、UNF、NPT等

    产品特点和优势


    1. 食品级标准:通过当前食品卫生法认证,组件材料符合装置和容器包装标准。
    2. 紧凑轻便:尺寸减小约44%-62%,重量减轻约30%-62%(具体取决于型号)。
    3. 耐温性:在极端环境下仍能保持稳定性能,适用于宽温度范围的应用。
    4. 易于安装:采用一触式安装,简化了装配过程,提高了生产效率。
    5. 可靠性高:通过背衬的设计确保管路的密封性和固定性。

    应用案例和使用建议


    1. 食品加工行业:常用于食品生产线上的液体传输,确保卫生安全。
    2. 制药行业:适用于药品生产过程中液体或气体的输送,确保无污染。
    3. 化学工业:可应用于腐蚀性液体或气体的传输。
    使用建议:
    - 在安装前,请检查所使用的管材是否适合所选的卡套接头。
    - 对于易受温度变化影响的应用,建议在高温环境下使用内套管以提高密封效果。

    兼容性和支持


    - 兼容性:产品支持多种螺纹接口,便于与不同标准的管件配套使用。
    - 支持和服务:SMC公司提供详细的技术文档和专业支持,帮助用户更好地了解和使用产品。

    常见问题与解决方案


    1. 问题:如何正确选择合适的管材?
    - 解决方案:根据系统的工作压力和温度范围选择合适的管材。具体咨询SMC公司的技术支持团队。

    2. 问题:如何确保安装后的密封性?
    - 解决方案:按照手册提供的安装步骤进行操作,确保所有接口紧固到位。

    总结和推荐


    不锈钢316卡套接头系列是一款高性能、可靠的产品,适用于多个行业领域。其紧凑轻便的特点使其成为替代传统接头的理想选择。无论是食品加工还是化学工业,这些接头都能确保高效的流体传输和出色的性能。强烈推荐使用该系列产品,特别是在需要高精度和耐用性的应用场合。
    通过综合考虑其紧凑设计、广泛的适用性和优良的性能,不锈钢316卡套接头系列无疑将在市场上脱颖而出,成为众多用户的首选。

KQG2H04-02S厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQG2H04-02S数据手册

厂牌 PDF简要描述 下载
SMC 管件和管道 SMC KQG2H04-02S KQG2H04-02S数据手册
