KQ2S04-M5N

产品分类: 管件和管道
厂牌: SMC
产品描述: SMC 螺纹直通 气动接头, KQ2系列, M5 外螺纹转推入式 4 mm, 镀镍黄铜制
供应商型号: 7715651
供应商: 海外现货
标准整包数: 5

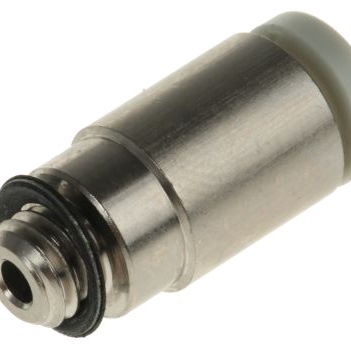

SMC 管件和管道 KQ2S04-M5N

KQ2S04-M5N概述

    Miniature One-Touch Fittings Series KQ2

    1. 产品简介


    Miniature One-touch Fittings 系列 KQ2 是一种高效、紧凑且轻量化的连接装置,适用于各种工业应用。这种产品提供了一种快速便捷的方式来连接和断开管路,广泛应用于气动、液压、医疗设备、自动化生产线等领域。KQ2 系列通过创新的设计提高了操作效率,并显著减少了安装和拆卸过程中所需的力量。

    2. 技术参数


    - 适用管材直径: 2 mm, 3.2 mm, 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm
    - 适用流体: 空气、水
    - 操作压力范围: -100 kPa 到 1 MPa
    - 耐压: 3 MPa
    - 温度范围: 环境和流体温度为 -5°C 到 60°C,水为 0°C 到 40°C
    - 材料:
    - 主要部件: C3604, PBT, PP, 不锈钢 303
    - 密封圈: NBR
    - 密封螺纹: M, R, Rc
    - 接口尺寸:
    - 公制: M, R, Rc
    - 英制: UNF, NPT
    - 重量减少: 高达 57%
    - 插入/移除力: 插入力降低 30%,移除力降低 20%

    3. 产品特点和优势


    KQ2 系列 One-touch Fittings 的主要优势在于其紧凑设计和轻量化,适合于空间受限的应用场合。其高效密封设计和出色的拉拔力确保了长时间的稳定性和可靠性。此外,独特的防咬合机制有效防止管材过度插入,延长了管材的使用寿命。KQ2 还支持多种管材和尺寸的连接,具有广泛的适用性。

    4. 应用案例和使用建议


    KQ2 系列广泛应用于汽车制造、食品加工、自动化生产线等场合。例如,在自动化生产线中,使用 KQ2 可以迅速连接和断开多条管路,提高生产效率。使用建议包括:
    - 在安装时确保密封件正确放置,以避免泄漏。
    - 定期检查管路连接处是否有磨损或损坏迹象,及时更换密封圈。
    - 在连接不同大小的管材时,选择合适的适配器型号。

    5. 兼容性和支持


    KQ2 系列产品与多种类型的管材和设备兼容,包括尼龙和聚氨酯管材。供应商提供了全面的技术支持和售后维护服务,确保客户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    - 问题: 管路连接处出现泄漏
    - 解决方案: 检查密封圈是否损坏或安装不正确,必要时更换密封圈。
    - 问题: 插入和移除管材时力量过大
    - 解决方案: 确认插入和移除方式正确,避免过度用力。
    - 问题: 长时间使用后管材出现磨损
    - 解决方案: 定期检查并更换管材,确保连接处保持良好状态。

    7. 总结和推荐


    KQ2 系列 One-touch Fittings 是一款集高性能和多功能于一体的紧凑型连接装置。其轻量化设计、高效的密封性能以及广泛的适用范围使其成为众多工业领域的理想选择。强烈推荐给需要高效、可靠管路连接解决方案的用户。

KQ2S04-M5N参数

参数
长*宽*高 18.6mm(长度)
安装方式 直接安装,螺纹安装,通孔安装

KQ2S04-M5N厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2S04-M5N数据手册

厂牌 PDF简要描述 下载
SMC 管件和管道 SMC KQ2S04-M5N KQ2S04-M5N数据手册

KQ2S04-M5N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 17.7325
库存: 640
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 88.66
