首页  >  产品百科  >  KSH06-01S

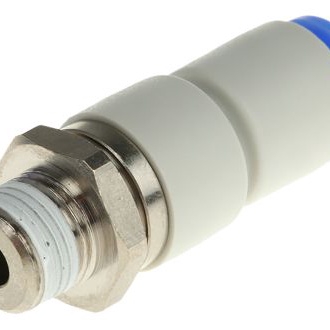

KSH06-01S

产品分类: 管件和管道
厂牌: SMC
产品描述: SMC 气动接头, KS系列, R 1/8, 黄铜制
供应商型号: 2009330
供应商: 海外现货
标准整包数: 1
SMC 管件和管道 KSH06-01S

KSH06-01S概述


    产品简介


    本产品为一种适用于多种工业应用的旋转接头。它主要用于实现管路连接时的快速插拔操作,同时确保在高转速和复杂运动条件下具备出色的密封性和低摩擦特性。主要功能包括可靠的管道连接、减少振动以及提高工作效率。产品广泛应用于自动化设备、机器人系统、半导体制造设备等领域。

    技术参数


    - 适用管材:FEP、PFA、尼龙、软尼龙、聚氨酯
    - 管径(O.D.):φ4 mm、φ6 mm、φ8 mm、φ10 mm、φ12 mm
    - 空气压力范围:-100 kPa至1 MPa
    - 流体压力范围:3 MPa
    - 温度范围:-5°C至60°C(无冻结)
    - 适用接口:JIS B 0203(锥形螺纹)、JIS B 0205(公制粗螺纹)
    - 旋转扭矩:见表格数据
    - 允许转速:见表格数据

    产品特点和优势


    - 材料选择:关键部件采用不锈钢(SS304)和聚甲醛(POM),以保证耐腐蚀和高强度。
    - 密封性能:配备特种旋转密封,确保在高速旋转下提供优异的密封效果,同时减少摩擦。
    - 防刮设计:配有刮片,防止碎片进入轴承部分,确保长时间稳定运行。
    - 低扭矩旋转:球轴承设计显著降低了旋转扭矩,提高了操作的平稳性和使用寿命。
    - 多功能性:支持多种类型的管材,适用于不同直径的管道,且与不同标准接口兼容。

    应用案例和使用建议


    - 机器人系统:适用于机器人手臂和关节处的管路连接,确保在运动过程中保持稳定的密封效果。
    - 自动化设备:广泛用于自动化生产线上的气动控制系统,减少安装时间和成本。
    - 半导体制造:在洁净室环境下使用,能够有效防止颗粒物污染。
    使用建议:
    1. 确保管路布置合理,避免横向负载施加于球轴承上,否则可能影响使用寿命。
    2. 避免与水直接接触,以防水导致润滑油脂流失,影响旋转性能。
    3. 使用氟化脂进行润滑,确保正确使用前阅读相关安全说明。

    兼容性和支持


    - 兼容性:与多种管材和标准接口兼容,易于集成到现有系统中。
    - 支持:制造商提供详细的安装指南和技术支持,帮助客户快速部署和使用。

    常见问题与解决方案


    - Q: 如何正确清洁旋转接头?
    - A: 使用压缩空气吹扫内部杂质,避免使用油基清洁剂。

    - Q: 如何延长旋转接头的使用寿命?
    - A: 定期检查并更换润滑油,避免横向负载,按说明书正确安装和使用。

    总结和推荐


    综上所述,这款旋转接头凭借其卓越的密封性能、低扭矩旋转特性以及多功能兼容性,在工业自动化领域展现出强大的竞争力。对于需要高效、稳定管路连接的应用场合,该产品是一个理想的选择。强烈推荐使用该产品以提升系统的可靠性和效率。

KSH06-01S参数

参数
长*宽*高 38.6mm(长度)
安装方式 螺纹安装

KSH06-01S厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KSH06-01S数据手册

厂牌 PDF简要描述 下载
SMC 管件和管道 SMC KSH06-01S KSH06-01S数据手册

KSH06-01S封装设计

查看详情并下载
Symbol
Footprint
3D Model
