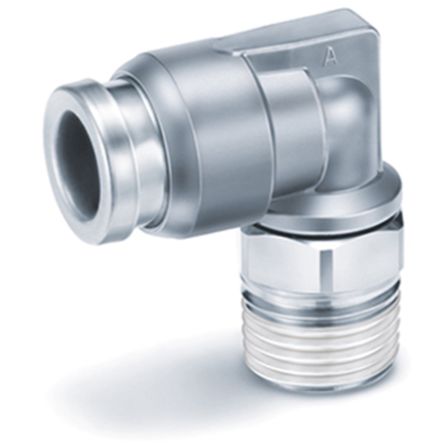

KQB2L04-M5

产品分类: 管件和管道
厂牌: SMC
产品描述: SMC 弯头 气动接头, KQB.系列, 推入式 4 mm
供应商型号: 2353226
供应商: 海外现货
标准整包数: 1
SMC 管件和管道 KQB2L04-M5

KQB2L04-M5概述

    金属快插接头系列 KQB2 技术手册

    产品简介


    金属快插接头系列 KQB2 是一款专为需要高效连接和快速操作的工业应用而设计的产品。它适用于不同尺寸的管材,包括金属管、尼龙管和氟塑料管等。该系列产品提供多种连接方式,如 M、R、Rc 等螺纹,能够广泛应用于各种管路系统中,如气体、水、油等介质的输送和控制。

    技术参数


    - 适用管径: Ø4 mm 至 Ø16 mm
    - 连接螺纹: M5、R1/8、G1/8、R1/4、G1/4、R3/8、G3/8、R1/2、G1/2
    - 接口类型: 金属和非金属部件的组合,采用特殊FKM密封材料
    - 工作温度范围: –5°C 至 150°C
    - 最大操作压力: 1 MPa
    - 最大工作压力: 3.0 MPa
    - 材质: 金属部分(黄铜、不锈钢),密封部分(特殊FKM)
    - 产品型号: KQB2H、KQB2S、KQB2L、KQB2T、KQB2E、KQB2U、KQB2W
    - 重量和尺寸: 不同型号的产品有不同的重量和尺寸,具体参见技术手册中的详细图表

    产品特点和优势


    1. 紧凑轻巧:所有型号均采用紧凑轻巧的设计,便于安装和维护。
    2. 多功能连接方式:多种连接螺纹设计,确保了产品的广泛应用性。
    3. 高耐温性能:可在-5°C至150°C的温度范围内正常工作,具有出色的耐高温性能。
    4. 高强度和耐用性:选用高品质材料,保证了产品的长期使用寿命。
    5. 防泄漏设计:特殊的FKM密封材料提供了优秀的密封性能,减少了泄漏的风险。

    应用案例和使用建议


    应用案例:
    - 气体和液体传输:适用于气体、水、油等介质的输送,特别适合于工业生产流水线中的流体控制。
    - 自动化设备:广泛应用于自动化设备中,提高系统的集成度和效率。
    - 医疗设备:适用于医院和实验室中的流体控制系统,确保系统稳定可靠。
    使用建议:
    - 在极端温度环境下使用时,建议进行详细的温度测试,确保产品能够在预期的工作环境中稳定运行。
    - 定期检查连接部位的密封性能,以防止泄露。

    兼容性和支持


    - 兼容性: 该系列产品与多种管材(如金属管、尼龙管和氟塑料管)兼容,可满足不同应用的需求。
    - 厂商支持: 提供详尽的技术文档和支持服务,帮助客户进行安装和维护。

    常见问题与解决方案


    1. 问题: 泄漏
    - 解决方案: 检查密封件是否损坏或老化,必要时更换新的密封件。
    2. 问题: 连接不牢固
    - 解决方案: 确保螺纹连接紧固到位,并使用适当的工具进行紧固。
    3. 问题: 温度敏感
    - 解决方案: 使用温度适应性强的密封材料,并确保管路系统在适当的温度范围内工作。

    总结和推荐


    金属快插接头系列 KQB2 凭借其紧凑轻巧、多功能连接方式、高耐温性能以及耐用性等特点,非常适合于多种工业应用场景。建议在选择和使用该产品时,根据具体的应用环境和需求进行详细的考量和评估。总体而言,该产品是一款值得信赖的选择。

KQB2L04-M5参数

参数
安装方式 螺纹安装

KQB2L04-M5厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQB2L04-M5数据手册

厂牌 PDF简要描述 下载
SMC 管件和管道 SMC KQB2L04-M5 KQB2L04-M5数据手册

KQB2L04-M5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 36.8663
库存: 57
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 36.86
直接购买
加入购物车
