首页  >  产品百科  >  KQ2H07-00A

KQ2H07-00A

产品分类: 管件和管道
厂牌: SMC

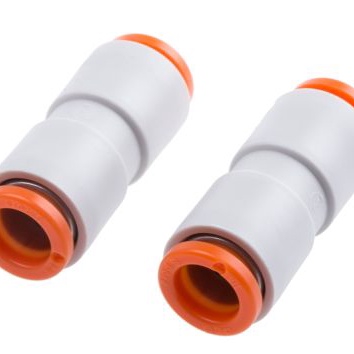

产品描述: SMC 快插直通 气动接头, KQ2系列, 推入式 1/4 in.转推入式 1/4 in., PBT的制
供应商型号: 7715116
供应商: 海外现货
标准整包数: 5
SMC 管件和管道 KQ2H07-00A

KQ2H07-00A概述


    产品简介


    本手册介绍的产品为KQ2系列快速接头,属于一系列精密设计的管路连接装置,适用于各种流体(如空气、水)的应用场合。这些接头具备多种型号和配置选项,确保能够满足不同应用场景的需求。它们主要用于工业自动化、实验室设备、医疗设备及各类控制系统中,以实现气动、液压系统中的快速连接与断开操作。

    技术参数


    - 工作压力范围:从-100 kPa到1 MPa
    - 温度范围:-5°C至60°C,水的应用条件下为0°C至40°C(防止冻结)
    - 密封材料:NBR(丁腈橡胶)、不锈钢304
    - 主体材料:C3604、PBT、PP(聚丙烯)
    - 连接方式:支持M、R、Rc螺纹接口
    - 适用管径:3.2 mm至16 mm
    - 材质:FEP(氟化乙烯丙烯共聚物)、PFA(全氟烷氧基聚合物)、尼龙、软尼龙(1)、聚氨酯
    - 密封性能:可承受高达3 MPa的压力

    产品特点和优势


    1. 高可靠性:采用特殊轮廓设计,确保密封性并减少管路插入时的阻力。
    2. 易于安装:支持快速插拔连接,即使在狭小空间内也能轻松安装。
    3. 强抓力:通过夹紧结构提供强大的抓力,同时减小对管材的损伤。
    4. 适用广泛:可在-100 kPa至1 MPa的压力范围内正常使用,适用于低真空到高压环境。
    5. 轻巧易拆卸:只需轻微力即可拆除接头,减少对管材的过度咬合。

    应用案例和使用建议


    KQ2系列接头广泛应用于各类机械设备和流体输送系统中,例如:
    - 工业自动化生产线:用于气动系统中的快速连接与断开。
    - 实验室设备:在需要频繁更换管路的实验环境中使用。
    - 医疗设备:在高精度和高可靠性的要求下,用于医疗流体输送系统的管路连接。
    使用建议:
    - 管路选择:根据应用需求选择合适的管径及材料,确保与所选接头相匹配。
    - 定期检查:定期检查接头的密封状态和磨损情况,及时更换老化部件,确保系统的正常运行。
    - 避免过度施压:注意不要超过规定的最大工作压力,以免影响密封效果和使用寿命。

    兼容性和支持


    KQ2系列接头与市面上常见的管径和螺纹接口高度兼容,适用于多种工业标准和应用。制造商提供详尽的技术支持和服务,包括但不限于产品咨询、安装指导和技术培训。请参考第58页了解详细说明和订购指南。

    常见问题与解决方案


    1. 管路连接不稳定:可能由于密封件老化或未正确安装导致。建议检查密封件状态并重新安装。
    2. 接头泄漏:可能是由于密封圈损坏或接头未拧紧到位。建议更换新的密封圈并确保接头已充分拧紧。
    3. 无法顺利拆卸管路:可能是因为抓力过强或内部零件卡住。建议适度旋转管路方向并轻轻施加力进行拆卸。

    总结和推荐


    KQ2系列快速接头凭借其坚固耐用的设计和广泛的适用范围,在多个行业中表现出色。它们不仅适用于高精度和高可靠性的应用场景,还提供了简便的安装和维护方法。强烈推荐使用KQ2系列快速接头来提升您的系统性能和效率。
    希望以上信息能帮助您更好地理解和使用KQ2系列快速接头。如果您有任何疑问或需要进一步的支持,请联系我们的技术支持团队。

KQ2H07-00A参数

参数
长*宽*高 27.6mm(长度)

KQ2H07-00A厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2H07-00A数据手册

厂牌 PDF简要描述 下载
SMC 管件和管道 SMC KQ2H07-00A KQ2H07-00A数据手册

KQ2H07-00A封装设计

查看详情并下载
Symbol
Footprint
3D Model
