首页  >  产品百科  >  KQ2L08-12A

KQ2L08-12A

产品分类: 管件和管道
厂牌: SMC

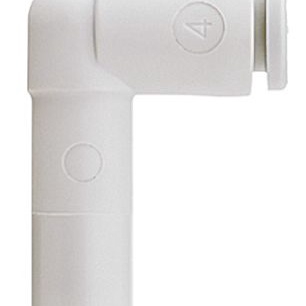

产品描述: SMC 快插弯头 气动接头, KQ2系列, 推入式 8 mm转推入式 12 mm, PBT的制
供应商型号: 7715425
供应商: 欧时
标准整包数: 5
SMC 管件和管道 KQ2L08-12A

KQ2L08-12A概述


    产品简介


    Miniature One-touch Fittings 系列 KQ2
    Miniature One-touch Fittings 系列 KQ2 是一种高效且易于操作的快速接头系统,广泛应用于工业自动化、液压系统、气动系统以及各种机械设备中。这种接头具有轻巧紧凑的特点,能够简化管路连接过程,提高系统的可靠性和工作效率。

    技术参数


    基本信息
    - 型号:系列 KQ2
    - 适用管径:ø2, ø3.2, ø4, ø6, ø8, ø10, ø12, ø16
    - 材质:黄铜(Brass)、不锈钢 303(Stainless steel 303)、不锈钢 304(Stainless steel 304)、PBT、PP、POM、NBR
    - 连接螺纹:M、R、Rc、UNF、NPT
    性能参数
    - 插入力:减少 30%
    - 拔出力:减少 20%
    - 适用压力范围:−100 kPa 到 1 MPa
    - 爆破压力:3 MPa
    - 温度范围:空气/水 −5°C 到 60°C,水 0°C 到 40°C(无冻结)
    工作环境
    - 密封方式:两种密封方法(垫圈密封、密封胶)
    - 安装尺寸:高度方向缩短 24%,水平方向缩短 23%
    - 重量:比原有型号减轻 57%

    产品特点和优势


    1. 插入和拔出便捷:插入力和拔出力分别减少了 30% 和 20%,使得连接和断开更加容易。
    2. 紧凑设计:通过优化结构,尺寸显著减小,重量减轻,节省空间并便于安装。
    3. 多用途连接:支持多种类型的管材,如 FEP、PFA、尼龙、软尼龙和聚氨酯,满足不同场合需求。
    4. 可靠密封:采用先进的密封设计,确保在宽泛的压力范围内保持良好的密封性能。
    5. 多角度连接:能够实现不同角度和尺寸的管道连接,增加系统的灵活性和适应性。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于生产线上的气动或液压系统,提高系统的稳定性和可维护性。
    - 医疗设备:用于高精度医疗设备的液体输送,确保密封性能。
    - 机器人技术:用于机器人的气动控制系统,简化管路连接。
    使用建议
    - 安全操作:避免使用在真空环境下,因为这些接头不保证零泄漏。
    - 正确选择管材:根据具体应用场景选择合适的管材和管径,确保最佳性能。
    - 维护保养:定期检查密封件状态,及时更换磨损部件,确保长期可靠运行。

    兼容性和支持


    - 兼容性:与尼龙和聚氨酯管材配合使用效果最佳,可以有效防止管材脱落。
    - 支持服务:制造商提供技术支持和维护服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 问题:管材难以插入
    - 解决方案:检查插入力是否符合标准,调整插入力或确认管材是否合适。

    2. 问题:密封不良导致泄漏
    - 解决方案:检查密封件是否损坏或老化,必要时更换新的密封件。

    3. 问题:接头连接松动
    - 解决方案:确保紧固螺母达到适当扭矩,防止接头松动。

    总结和推荐


    Miniature One-touch Fittings 系列 KQ2 是一款高度可靠的快速接头系统,具备轻巧紧凑、插入和拔出便捷、多用途连接等特点。该系列产品适用于各种工业应用场景,特别是需要频繁拆装管路的场合。经过严格测试和验证,该接头在广泛的温度和压力范围内表现出色。因此,我强烈推荐此产品给需要高性能和易操作性的客户。
    如果您有任何疑问或需要更多详细信息,请随时联系我们。

KQ2L08-12A参数

参数
长*宽*高 48.1mm(高度)

KQ2L08-12A厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2L08-12A数据手册

厂牌 PDF简要描述 下载
SMC 管件和管道 SMC KQ2L08-12A KQ2L08-12A数据手册

KQ2L08-12A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 5.7519 ¥ 48.6036
25+ $ 5.5179 ¥ 46.6264
50+ $ 5.2968 ¥ 44.7579
库存: 15
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 243.01
直接购买
加入购物车
