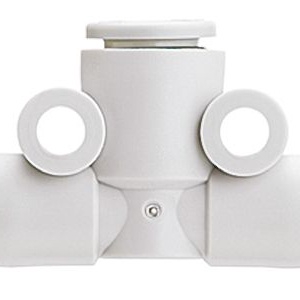

KQ2T12-16A

产品分类: 管件和管道
厂牌: SMC
产品描述: SMC 快插三通 气动接头, KQ2系列, 推入式 12 mm转推入式 12 mm
供应商型号: 7715879
供应商: 欧时
标准整包数: 5
SMC 管件和管道 KQ2T12-16A

KQ2T12-16A概述


    产品简介


    产品名称:Miniature One-touch Fittings 系列 KQ2
    产品类型:轻量化、紧凑型快速接头
    主要功能:快速连接和断开管路,适用于空气和水介质的流体传输。
    应用领域:广泛应用于自动化设备、气动系统、医疗设备、实验室设备及食品加工等行业。

    技术参数


    - 适用管径范围:Φ2 mm 至 Φ16 mm
    - 连接方式:螺纹(M, R, Rc)与快插式接口
    - 密封方式:机械密封、螺纹密封
    - 材质:黄铜、不锈钢(303、304)、POM、PP、PBT、NBR
    - 重量:比现有型号轻 57%
    - 尺寸对比:高度方向缩短 24%,水平方向缩短 23%
    - 耐压范围:-100 kPa 至 1 MPa
    - 温度范围:-5℃ 至 60℃(空气/水);0℃ 至 40℃(水)

    产品特点和优势


    1. 轻量化设计:整体重量减轻,便于安装和维护。
    2. 高效连接:插入力减少 30%,拔出力减少 20%,显著提高操作效率。
    3. 多样化选择:提供多种尺寸、角度和配置选项,适应不同工况需求。
    4. 高可靠性:确保最大管拔脱强度达到现有型号水平。
    5. 兼容性:可与尼龙管、聚氨酯管等多种软硬材料管材配合使用。

    应用案例和使用建议


    应用案例
    - 在气动系统中用于快速拆装多级管道连接。
    - 医疗设备中作为真空负压接口。
    - 实验室设备中连接精密仪器。
    使用建议
    - 对于需要频繁更换管路的场景,选择带有快速释放按钮的型号。
    - 在高压环境下使用时,务必确认压力限制不超过 1 MPa。
    - 软质尼龙管材不推荐用于液体介质(如水)。

    兼容性和支持


    - 兼容性:与系列 KQ2 的其他子型号高度互换,适合与 KJE 系列兼容。
    - 支持服务:提供完整的配件目录,包括密封圈、适配器等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入阻力过大 | 检查管材是否符合标准要求,清理接口表面灰尘 |
    | 密封不良导致泄漏 | 确保正确使用密封剂或更换密封圈 |
    | 快速接头连接后无法自由旋转 | 检查安装位置是否有物理障碍 |

    总结和推荐


    优点总结:
    - 优异的轻量化设计与紧凑结构显著提升了空间利用率。
    - 独特的插入/拔出力优化增强了用户体验。
    - 高度多样化的型号选择满足复杂工况需求。
    推荐理由:Miniature One-touch Fittings 系列 KQ2 是一款兼具高性能和易用性的优质产品,在气动系统及自动化设备中具有广泛的应用前景。对于需要频繁拆装管路且追求高效工作的场合,该系列产品无疑是理想之选。
    推荐指数:★★★★★

KQ2T12-16A厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2T12-16A数据手册

厂牌 PDF简要描述 下载
SMC 管件和管道 SMC KQ2T12-16A KQ2T12-16A数据手册

KQ2T12-16A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 19.5056 ¥ 164.8219
25+ $ 18.729 ¥ 158.2603
50+ $ 17.9551 ¥ 151.7204
库存: 5
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 824.1
