ZSE10-M5-B-PG

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述: SMC 压力传感器, 操作压力-101kPa至0kPa, 适用于空气,非腐蚀性气体,非易燃气体, 最高工作温度+50°C
供应商型号: 8262685
供应商: 欧时
标准整包数: 1

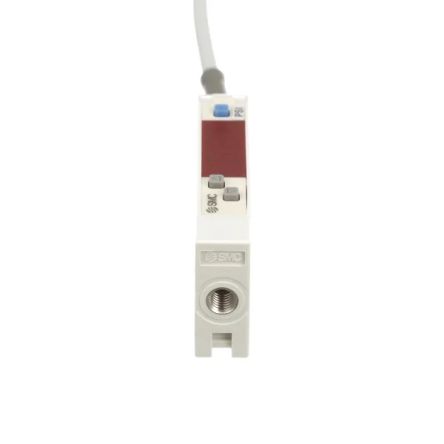

SMC 气动/液压/传动设备 ZSE10-M5-B-PG

ZSE10-M5-B-PG概述

    数字压力开关 ZSE10(F)/ISE10 产品概述

    1. 产品简介


    数字压力开关 ZSE10(F)/ISE10 是一款高度集成的压力控制装置,适用于多种工业应用,包括真空压力、正压和复合压力的检测。此款压力开关具有高精度、多功能和可靠性,广泛应用于自动化控制、过程监测及工厂设备等领域。

    2. 技术参数


    - 额定压力范围:
    - ZSE10 (真空压力): -0.100 至 1.000 MPa
    - ISE10 (正压): 0.0 至 -101.0 kPa 或 -0.100 至 1.000 MPa
    - ZSE10F (复合压力): -100.0 至 100.0 kPa
    - 设定压力范围:
    - ZSE10 (真空压力): -105.0 至 105.0 kPa
    - ISE10 (正压): -0.105 至 1.050 MPa
    - ZSE10F (复合压力): -0.100 至 1.000 MPa
    - 工作电压: 12 至 24 VDC,±10%,纹波(峰峰值)≤10%
    - 电流消耗: ≤40 mA
    - 重复精度: ±0.2% F.S. ±1 位
    - 模拟输出: 0.6 至 5 V ±2.5% F.S.
    - 最大负载电流: 80 mA
    - 响应时间: 2.5 ms 或选配反振铃模式:20, 100, 500, 1000, 2000 ms
    - 工作温度范围: 操作:-5 至 50°C,储存:-10 至 60°C
    - 防护等级: IP40

    3. 产品特点和优势


    - 一键复制功能: 可以将主压力开关的设置同步到最多 10 个从属压力开关,简化安装和调试。
    - 精度指示设置功能: 可以对显示值进行微调,确保压力测量的准确性。
    - 防颤动功能: 防止由于气压短暂波动引起的误操作。
    - 电源节能模式: 能够在不操作的情况下自动切换到低功耗模式,延长使用寿命。
    - 秘密代码设置: 允许锁定按键防止未经授权的操作。

    4. 应用案例和使用建议


    - 真空吸力和爆破压力检测: 在自动化生产线中,通过观察指示灯(绿灯表示正压,红灯表示负压)可以快速检查真空吸力和爆破压力。
    - 压力监控系统: 集成到多角度压力监控系统中,提供全方位的压力监控。
    使用建议:
    - 确保在安装前根据具体应用选择合适的压力单位(kPa 或 MPa)。
    - 在初始设置时使用自动预设功能,确保设定值的准确性。
    - 定期进行零清操作,以确保测量的准确性。

    5. 兼容性和支持


    - 兼容性: 可通过标准接线端子连接,支持多种类型的接线和安装方式(直装、面板安装、DIN导轨安装)。
    - 支持: 提供详细的用户手册和技术支持,包括维修和校准服务。

    6. 常见问题与解决方案


    - 过流错误: 检查负载电流是否超过 80 mA,如果超过请降低负载电流或断开输出。
    - 零清错误: 确保测量压力处于设定压力范围内。
    - 供电压力错误: 检查输入压力是否超出设定的上限或下限。

    7. 总结和推荐


    综上所述,数字压力开关 ZSE10(F)/ISE10 以其高精度、多功能性和易用性在众多应用中表现卓越。它不仅能够在复杂环境下稳定运行,还提供了丰富的设置选项和便捷的操作界面。推荐在自动化控制和过程监测等应用场景中使用。

ZSE10-M5-B-PG参数

参数
安装方式 贴片安装

ZSE10-M5-B-PG厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

ZSE10-M5-B-PG数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC ZSE10-M5-B-PG ZSE10-M5-B-PG数据手册

ZSE10-M5-B-PG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 116.0665 ¥ 980.7618
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 980.76
