首页  >  产品百科  >  KSH10-02S

KSH10-02S

产品分类: 管件和管道
厂牌: SMC

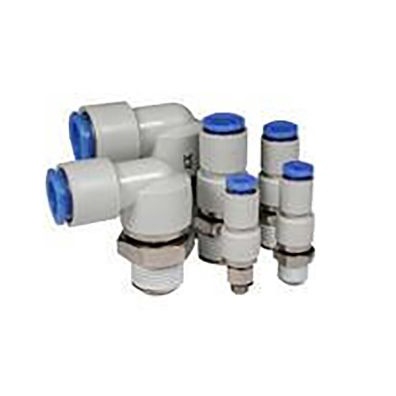

产品描述: SMC 气动旋转接头, KSH系列, 推入式 10 mm管接口, R 1/4 外螺纹接口, 最大操作压力1 MPa, 最高工作温度+60 (No Freezing)°C, PBT制
供应商型号: 1964453
供应商: 欧时
标准整包数: 2
SMC 管件和管道 KSH10-02S

KSH10-02S概述

    电子元器件技术手册:旋转快速接头

    产品简介


    本技术手册描述了一款旋转快速接头(Rotary One-touch Fittings),型号为Series KS和Series KX。该产品主要应用于工业自动化设备、机器人等领域,特别适合需要频繁旋转和摇摆的应用场合。其核心功能是在确保密封性的同时提供低扭矩旋转操作,这在高精度机械系统中尤为重要。

    技术参数


    - 适用管材规格:FEP, PFA, Nylon, 软尼龙, 聚氨酯
    - 管径OD:ø4, ø6, ø8, ø10, ø12
    - 工作压力范围:
    - 液体介质:-100 kPa 至 1 MPa
    - 气体介质:-5 °C 至 60 °C(无冻结)
    - 额定旋转扭矩:Series KS:0.006-0.022 N·m,Series KX:相同
    - 允许转速:Series KS:16.7-25 Hz,Series KX:16.7-25 Hz
    - 工作温度范围:-5 °C 至 60 °C(无冻结)
    - 螺纹规格:JIS B 0203 (锥形管螺纹),JIS B 0205 (公制粗螺纹)
    - 连接螺纹:M5 x 0.8, M6 x 1, R 1/8, R 1/4, R 3/8, R 1/2

    产品特点和优势


    1. 低扭矩旋转设计:采用特殊旋转型密封,能显著减少摩擦,延长使用寿命。
    2. 防刮擦设计:配置刮刀防止切削材料进入轴承部分。
    3. 铜自由设计:所有黄铜部件均经过化学镀镍处理,确保无铜自由应用。
    4. 耐腐蚀性:不锈钢440C材质提高抗腐蚀能力。
    5. 防火防水:采用氟橡胶密封圈,具有良好的防火防震性能。

    应用案例和使用建议


    - 应用场景:机器人手臂中的旋转关节、工业自动化流水线中的传送带系统。
    - 使用建议:
    1. 避免侧向负载施加于球轴承,否则会影响寿命。如果存在侧向负载,建议使用柔性聚氨酯管。
    2. 避免在潮湿环境中使用,接触水会导致轴承润滑失效,影响旋转性能和设备寿命。
    3. 在操作前仔细阅读说明书中的安全指示,特别是第56页的安全指南和第13至16页的管路和配件注意事项。

    兼容性和支持


    - 兼容性:该产品适用于多种直径的软管,如FEP, PFA, Nylon, 软尼龙, 聚氨酯。
    - 配套支持:根据型号不同,可以配合不同的连接螺纹,确保良好的兼容性。此外,制造商提供全面的技术支持和服务。

    常见问题与解决方案


    - 问题1:如何避免侧向负载?
    - 解决方案:安装柔性聚氨酯管以减少侧向力的影响。
    - 问题2:如何防止水分对设备的影响?
    - 解决方案:避免在潮湿环境下使用设备,必要时使用防护罩或其他措施。
    - 问题3:如何正确选择适用的软管?
    - 解决方案:根据具体的工作条件和需求选择合适的软管材质和尺寸。

    总结和推荐


    总体来看,这款旋转快速接头具备出色的低扭矩旋转能力和高可靠性,适用于多种工业自动化应用场景。它在结构设计上充分考虑了易用性和耐用性,通过使用高品质材料确保长时间运行的稳定性和安全性。因此,我们强烈推荐此产品给需要高性能旋转接口的应用领域。

KSH10-02S参数

参数
长*宽*高 53.5mm(长度)

KSH10-02S厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KSH10-02S数据手册

厂牌 PDF简要描述 下载
SMC 管件和管道 SMC KSH10-02S KSH10-02S数据手册

KSH10-02S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 30.6815 ¥ 259.2588
10+ $ 29.4602 ¥ 248.9384
20+ $ 28.8366 ¥ 243.6696
库存: 4
起订量: 2 增量: 0
交货地:
最小起订量为:2
合计: ¥ 518.51
