KQ2P-08

产品分类: 管件和管道
厂牌: SMC

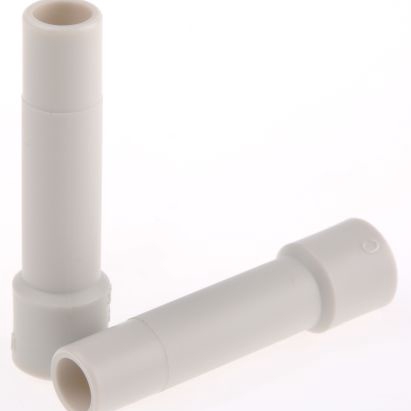

产品描述: SMC 塞头, KQ2系列, 8mm管径
供应商型号: 3719561
供应商: 海外现货
标准整包数: 5
SMC 管件和管道 KQ2P-08

KQ2P-08概述

    # Miniature One-Touch Fittings Series KQ2: Comprehensive Guide

    产品简介


    简介
    Miniature One-Touch Fittings 系列 KQ2 是一种紧凑且轻量化的连接件,适用于气动管道系统。这些配件包括管接头、弯头、三通和多分支组件,具有高可靠性和易用性。系列 KQ2 已经整合到“KQ2”系列中,提供多种型号以满足不同应用需求。

    技术参数


    系列 KQ2 的技术规格如下:
    | 参数 | 描述 |

    | 尺寸 | ø2, ø3.2, ø4, ø6, ø8, ø10, ø12, ø16 |
    | 连接螺纹 | M, R, Rc, UNF, NPT |
    | 管子外径 | ø1/8", ø5/32", ø3/16", ø1/4", ø5/16", ø3/8", ø1/2" |
    | 操作压力范围 | −100 kPa 至 1 MPa |
    | 试验压力 | 3 MPa |
    | 材料 | 铜 + 电解镍涂层 |
    | 密封方式 | 使用密封剂、垫圈和特殊轮廓保证密封 |
    | 重量 | 见具体型号规格 |
    | 安装温度 | −5°C 至 60°C,水:0°C 至 40°C(不冻结) |
    | 兼容管材 | FEP, PFA, 尼龙, 软尼龙, 聚氨酯 |

    产品特点和优势


    特点
    - 轻量化设计:KQ2 系列配件采用轻量化材料制成,有效减轻重量。
    - 紧凑型结构:相比现有模型,体积减小了约 51%,便于安装和空间节约。
    - 改进的插入和拔出力:插入力降低 30%,拔出力降低 20%。
    - 增强密封性:采用特殊轮廓设计确保密封效果,并减少插入阻力。
    - 旋转体:管件主体部分可旋转,允许灵活定位。
    优势
    - 节省空间:紧凑设计使得安装更便捷,节省空间。
    - 操作简便:改进的插入和拔出力使连接和拆卸更加方便。
    - 高可靠性:特殊轮廓密封设计确保长期使用下的可靠性。

    应用案例和使用建议


    应用案例
    - 气动系统:适用于工业自动化生产线中的压缩空气分配。
    - 真空应用:可在真空环境下使用,最高可达 -100 kPa。
    - 复杂管线布局:可用于多级布置的气动系统中,避免互相干扰。
    使用建议
    - 在连接管材前进行彻底的吹扫或清洗,以清除管内的碎屑、切削油等杂质。
    - 在拧紧螺纹时,确保管螺纹和密封材料没有杂质进入管内。
    - 确认所选配件的型号、类型和尺寸正确无误,检查是否有划痕、沟槽或裂缝。

    兼容性和支持


    兼容性
    - 兼容材料:与尼龙、聚氨酯等多种软管材料兼容。
    - 适用管径:支持 ø1/8" 至 ø1/2" 的管径范围。
    支持和服务
    - 如需详细的定制规格和交货时间,请联系 SMC 客服部门。
    - 提供标准零件更换服务,确保长期运行的稳定性和可靠性。

    常见问题与解决方案


    常见问题
    1. 气压泄漏:确认密封圈是否完好,重新安装密封圈。
    2. 管材脱落:检查管材外径精度是否符合标准,必要时重新切割管材。
    3. 管材损坏:确认使用的是正确的管材材料和规格,避免使用过期或劣质管材。
    解决方案
    - 更换密封圈:拆卸并更换新的密封圈,确保正确安装。
    - 调整管材外径:重新切割管材,使其符合指定外径标准。
    - 选用合格管材:选择与 SMC 标准一致的管材,避免使用劣质或非标准材料。

    总结和推荐



    总结


    Miniature One-Touch Fittings 系列 KQ2 在轻量化、紧凑设计和插入/拔出力方面表现出色。其卓越的设计确保了在各种气动应用中的高效运行和可靠性。系列 KQ2 配件具有广泛的应用范围和良好的兼容性,是气动系统应用的理想选择。
    推荐
    鉴于其卓越的性能和广泛应用范围,强烈推荐在气动系统中使用 Miniature One-Touch Fittings 系列 KQ2。其紧凑设计和高效连接能力将大大提升系统的整体效率和可靠性。

KQ2P-08参数

参数
长*宽*高 20.5mm(长度)

KQ2P-08厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2P-08数据手册

厂牌 PDF简要描述 下载
SMC 管件和管道 SMC KQ2P-08 KQ2P-08数据手册

KQ2P-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
