VT307-5D1-02F-Q

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述:
供应商型号: 7975077
供应商: 海外现货
标准整包数: 1
SMC 气动/液压/传动设备 VT307-5D1-02F-Q

VT307-5D1-02F-Q概述

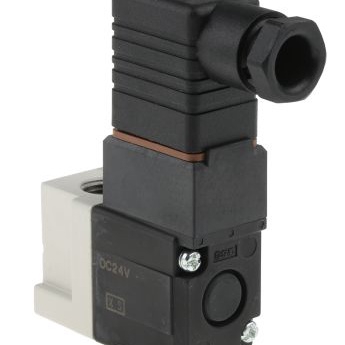

    3 Port Solenoid Valve 技术手册

    产品简介


    3 Port Solenoid Valve 是一种直接操作式滑阀,采用通用端口设计。它集成了多种阀功能,如 NC 阀、NO 阀、分流阀、选择阀等。这些阀可以以主体端口型和集管型两种形式提供,并且安装尺寸与现有产品兼容。这款阀门以其低浓度臭氧耐受性和橡胶密封材料(HNBR 主阀)为特色,使其在真空应用和其他苛刻环境下表现优异。

    技术参数


    - 工作压力范围:-101.2 kPa 到 0.1 MPa
    - 电压规格:标准型(24 VDC),节能型(1.8 W),真空型号(1.8 W)
    - 响应时间:标准型 ≤ 20 ms,真空型号 ≤ 30 ms
    - 最大操作频率:10 Hz
    - 密封材料:HNBR
    - 环境温度:-10 °C 至 50 °C(无冻结)
    - 流速特性:
    - 1 → 2 (P → A):≤ 0.71 dm³/(s·bar)
    - 2 → 3 (A → R):≤ 0.41 dm³/(s·bar)
    - 3 → 2 (R → A):≤ 0.49 dm³/(s·bar)
    - 2 → 1 (A → P):≤ 0.35 dm³/(s·bar)

    产品特点和优势


    - 通用端口设计:适用于多种不同的阀功能需求。
    - 低功率消耗:节能型版本功率仅为 1.8 W,远低于传统型号。
    - 高可靠性:经过冲击和振动测试,能够在各种恶劣环境中稳定运行。
    - 兼容性:安装尺寸与现有产品兼容,便于升级和替换。

    应用案例和使用建议


    - 真空应用:例如真空泵和真空垫,需要高可靠性和低泄漏率,推荐使用 VT307 系列的真空型号。
    - 气动控制:适用于自动化生产线上的气动控制系统,提高系统效率和精度。

    兼容性和支持


    - 与其它设备的兼容性:该阀可与多种型号的气动设备配合使用,具体细节请参见技术手册。
    - 制造商支持:SMC 提供全面的技术支持和售后服务,确保客户能够获得最佳使用体验。

    常见问题与解决方案


    - 问:阀门响应时间较长?
    - 答:检查供电电压是否在允许范围内,并确保安装正确,如安装方向和固定螺丝的紧固程度。
    - 问:阀门频繁故障?
    - 答:检查是否有异物进入未使用端口,如有必要请进行清洁处理。

    总结和推荐


    总体而言,3 Port Solenoid Valve 系列的产品具有广泛的适用性和卓越的性能表现,特别是在真空应用和自动化生产线上。其低功耗、高可靠性以及与现有系统的兼容性使其在市场上具有很高的竞争力。强烈推荐用于对效率和可靠性有高要求的应用场景。
