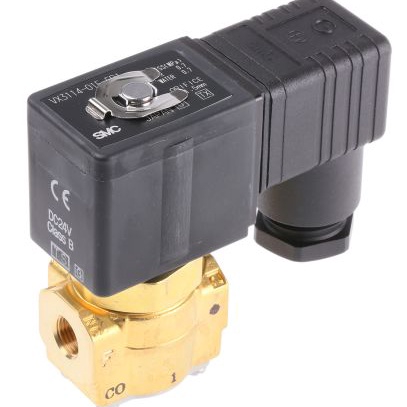

VX3114-01F-5D1

产品分类: 管件和管道
厂牌: SMC
产品描述:
供应商型号: 168197
供应商: 欧时
标准整包数: 1
SMC 管件和管道 VX3114-01F-5D1

VX3114-01F-5D1概述

    单元系列 VX31/32/33:直接操作三通电磁阀

    1. 产品简介


    VX31、VX32 和 VX33 是一种直接操作的三通电磁阀,专门设计用于水、油、蒸汽和空气等多种流体的应用场合。这些电磁阀有常闭(N.C.)、常开(N.O.)和公共端(COM)三种型号,适用于不同的工作需求。特别设计的密封材料使其具备出色的耐腐蚀性和抗老化性能,广泛应用于工业自动化控制领域。

    2. 技术参数


    - 功率消耗:(直流规范)
    - VX31: 6 W → 4.5 W
    - VX32: 8 W → 7 W
    - VX33: 11.5 W → 10.5 W
    - 尺寸:
    - 管径大小:1/8, 1/4, 3/8
    - 孔径大小:1.5 mmø, 2.2 mmø, 3 mmø, 4 mmø
    - 材质:
    - 主阀杆:NBR、FKM、EPDM、PTFE
    - 引导针:黄铜、不锈钢
    - 导线绝缘体:PPS、不锈钢
    - 操作压力:0.1 MPa 至 0.55 MPa
    - 工作温度:标准参考大气下(20°C)
    - 密封性:泄漏量(10^-6 Pa·m³/s),当压差为0.1 MPa时的数值

    3. 产品特点和优势


    - 低功耗:通过改进的电磁设计,显著降低功耗,提高能效。
    - 防火性能:达到 UL94V-0 标准,适合危险环境使用。
    - 防潮防水等级:IP65 相当等级,适用于潮湿和多尘环境。
    - 易于维护:通过螺纹连接方式实现轻松维护。
    - 减少噪音:采用特殊结构设计,有效减少金属噪声。

    4. 应用案例和使用建议


    - 水处理系统:在水处理系统中,VX 系列电磁阀可以确保高效控制水流,适用于水净化和水循环系统。
    - 食品和饮料生产线:电磁阀可确保精确控制液位,适用于饮料灌装和包装过程。
    - 供暖系统:控制蒸汽和热水的流动,确保温度调节准确。
    使用建议:
    - 确保系统中清洁的流体进入阀门,以防止杂质堵塞。
    - 定期检查电磁阀的运行状态,及时更换磨损部件。

    5. 兼容性和支持


    VX 系列电磁阀具有广泛的兼容性,可与其他标准流体控制设备和管道无缝对接。制造商提供全面的技术支持和售后服务,包括安装指导、定期检修和故障排除服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 功率消耗过高 | 检查电磁阀的工作环境,调整负载。 |
    | 阀门泄漏 | 更换密封件。 |
    | 噪声过大 | 清洁或更换阀门内部零件。 |

    7. 总结和推荐


    VX31/32/33 系列电磁阀以其卓越的节能效果、高性能和多功能性,在多个行业中得到广泛应用。对于需要精确控制流体流量和压力的应用场景,这款电磁阀无疑是理想的选择。我们强烈推荐这一系列产品给那些对性能和可靠性有高要求的客户。

VX3114-01F-5D1厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

VX3114-01F-5D1数据手册

厂牌 PDF简要描述 下载
SMC 管件和管道 SMC VX3114-01F-5D1 VX3114-01F-5D1数据手册
