首页  >  产品百科  >  VM1000-4N-32G

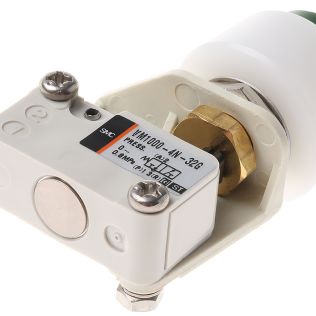

VM1000-4N-32G

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述: SMC 手动气动控制阀, VM1000系列, 3/2功能, 3/2通道
供应商型号: 1929160
供应商: 海外现货
标准整包数: 1
SMC 气动/液压/传动设备 VM1000-4N-32G

VM1000-4N-32G概述

    Micro Mechanical Valve Series VM1000:产品介绍与技术手册

    产品简介


    Micro Mechanical Valve Series VM1000是一款精密微型阀门,用于空气和惰性气体的控制和调节。此系列阀门体积小,重量轻,适用于多种工业自动化设备、实验室仪器、医疗器械及精密制造设备。其紧凑的设计使其在空间受限的应用环境中表现尤为出色,如流体控制系统、自动化生产线、气动系统等。

    技术参数


    - 工作温度范围:-5°C至+60°C(无冻结)
    - 有效面积:1 mm²
    - 接口类型:侧向或底部管道连接
    - 操作压力:0至0.8 MPa
    - 总行程:2.5 mm(基础型)
    - 重量:6 g
    - 材料:阀体为聚甲醛(POM),阀保持器为聚对苯二甲酸丁二醇酯(PBT),弹簧为不锈钢材质
    - 适用管材:尼龙(内径4mm/2.5mm)和聚氨酯(内径4mm/2.5mm)

    产品特点和优势


    - 迷你结构:占用空间小,易于安装在空间受限的设备上。
    - 集成连接器:预装接头便于快速连接。
    - 多样化的接口选项:支持侧向和底部连接,方便不同安装需求。
    - 灵活的配置:多种操作方式选择,包括滚轮杠杆、单向滚轮杠杆、切换杠杆、按钮等,满足不同的操作需求。
    - 机械操作可靠:无需润滑,减少维护成本。
    - 广泛的工作温度范围:适应各种恶劣环境。

    应用案例和使用建议


    - 流体控制系统:例如,应用于实验室气路控制系统,通过侧向或底部端口进行精准流量控制。
    - 自动化生产线:在自动化流水线上实现精确的气体或惰性气体分配,保证生产效率和产品质量。
    - 医疗器械:可用于呼吸机或其他医疗设备中,确保气体输送的安全性和稳定性。
    - 优化方案:在高压环境中,考虑增加辅助支撑以确保阀门稳定运行;根据应用需求选择合适的操作方式,如按钮操作更适合人工干预较多的场景。

    兼容性和支持


    - 兼容性:适合与标准直径的尼龙和聚氨酯管路配套使用,提供多种端口和操作方式配置。
    - 支持服务:制造商提供详细的使用指南和技术支持,包括安装指导、故障排除及备件更换信息。对于特定型号和应用问题,用户可联系制造商获取更专业的技术支持。

    常见问题与解决方案


    - 问题1:阀门卡滞或无法完全开启。
    - 解决方案:检查是否有异物阻塞或管路是否存在泄露,及时清理并密封。
    - 问题2:操作时发现阀门存在微小泄漏。
    - 解决方案:确保各部件安装正确且紧密贴合,必要时可更换O型圈或密封件。
    - 问题3:按钮或杠杆操作手感不理想。
    - 解决方案:调整弹簧张力或更换按钮/杠杆组件以改善操作手感。

    总结和推荐


    综上所述,Micro Mechanical Valve Series VM1000凭借其紧凑的设计、多样的接口选项和可靠的机械操作,在众多应用场景中表现出色。适用于对空间要求严格且需要高精度控制的场合。推荐给需要高性能、多功能微小型阀门的用户。在选择具体型号时,建议根据实际应用需求仔细核对技术参数和操作方式。

VM1000-4N-32G厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

VM1000-4N-32G数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC VM1000-4N-32G VM1000-4N-32G数据手册

VM1000-4N-32G封装设计

查看详情并下载
Symbol
Footprint
3D Model
