ZFC53

产品分类:
厂牌: SMC
产品描述: In-Line Air Filter
供应商型号: DV-11073973
供应商: 海外现货
标准整包数: 1
SMC  ZFC53

ZFC53概述

    电子元器件产品技术手册

    1. 产品简介

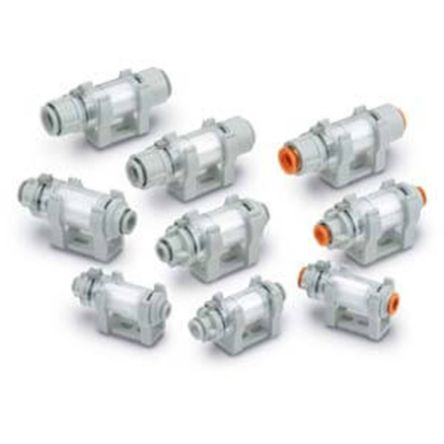

    本手册介绍的是ZFC系列直通式空气过滤器,适用于多种流体(如压缩空气和氮气),广泛应用于保护电磁阀、工作环境恶劣(如灰尘多)的地方以及其他需要空气清洁的应用场合。ZFC系列设计有轻灰色和橙色两种型号,以适应不同的安装需求和视觉识别要求。

    2. 技术参数


    - 工作压力范围:-100 kPa 至 1.0 MPa (在20°C时)
    - 流速参数:
    - 正压条件下最大流量:0.7 MPa 供应压力,30 kPa 压降条件下的流量变化
    - 真空压力条件下最大流量:真空度从-100 kPa至0 kPa
    - 过滤精度:5 μm(过滤效率为95%)
    - 工作温度范围:0°C 至 60°C
    - 接口尺寸:提供多种接口尺寸选择(Metric和Inch)
    | 型号 | 流量参数(L/min, ANR) | 过滤面积(mm²) | 接口尺寸 |

    | ZFC1l | 45 | 140 | ø2, ø3.2, ø1/8" |
    | ZFC3l | 80 | 470 | ø4, ø5/32", ø1/8" |
    | ZFC5l | 200 | 750 | ø6, ø1/4", ø5/32" |
    | ZFC7l | 650 | 1260 | ø8, ø10, ø3/8", ø1/4" |

    3. 产品特点和优势


    - 双压力兼容:同时支持正压和真空压力操作。
    - 长寿命设计:滤芯具有较长使用寿命,保证长期稳定运行。
    - 易于安装和维护:独特的锁机制便于更换滤芯,减少停机时间。
    - 多样化的接口选项:提供不同直径的接口,满足各种安装需求。

    4. 应用案例和使用建议


    - 应用实例:适用于保护电磁阀,防止尘埃进入。
    - 使用建议:确保管路有足够的余量,避免扭力、拉伸、振动或冲击对管路和过滤器造成损坏。根据工作环境的具体需求选择合适的过滤器型号。

    5. 兼容性和支持


    - 兼容性:与多种材料的管材兼容,如尼龙、软尼龙和聚氨酯。
    - 制造商支持:SMC提供详细的技术支持和维护服务,确保设备正常运行。

    6. 常见问题与解决方案


    - 问题1:过滤器内部压力未降至大气压便更换滤芯。
    - 解决方案:必须先停止操作并减压至大气压后方可更换滤芯。

    - 问题2:发现泄漏现象。
    - 解决方案:检查O形圈是否有损伤,必要时更换。

    7. 总结和推荐


    总体来看,ZFC系列空气过滤器具有广泛的应用范围和高度的可靠性。它不仅能够处理复杂的流体条件,还具备优秀的过滤能力和长久的使用寿命。对于需要保持空气洁净度和设备可靠性的应用场景,这款产品是一个值得推荐的选择。此外,SMC公司提供了详尽的支持和服务体系,使得产品的维护变得简单高效。

ZFC53厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

ZFC53数据手册

厂牌 PDF简要描述 下载
SMC SMC ZFC53 ZFC53数据手册
