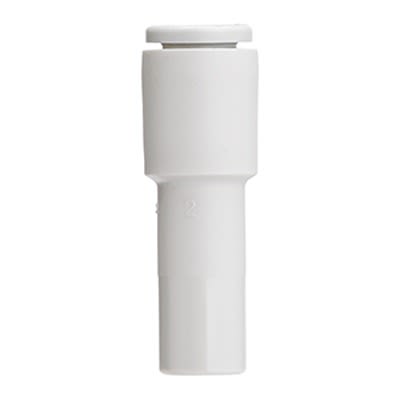

KQ2R08-10A

产品分类: 管件和管道
厂牌: SMC
产品描述: SMC 快插直通 气动接头, KQ2系列, 推入式 8 mm转推入式 10 mm, PBT的制
供应商型号: DV-11030293
供应商: 海外现货
标准整包数: 1
SMC 管件和管道 KQ2R08-10A

KQ2R08-10A概述

    Miniature One-touch Fittings Series KQ2:技术手册与使用指南

    1. 产品简介


    Miniature One-touch Fittings Series KQ2 是一种专为紧凑空间设计的高效连接件。这类接头适用于空气和水的管道系统,通过轻巧的设计和强大的密封性确保稳定的工作性能。主要应用于工业自动化、机械设备及管道系统的连接,以实现快速安装和拆卸的需求。

    2. 技术参数


    | 参数 | 描述 |

    | 公称直径(OD) | ø2, ø3.2, ø4, ø6, ø8, ø10, ø12, ø16 mm |
    | 接口螺纹 | M, R, Rc, UNF, NPT |
    | 最大操作压力 | -100 kPa 到 1 MPa |
    | 额定压力 | 3 MPa |
    | 工作温度范围 | 空气/水:-5°C 至 60°C;水:0°C 至 40°C |
    | 材质 | C3604, PBT, PP, 不锈钢303, 不锈钢304, NBR |

    3. 产品特点和优势


    - 紧凑轻便:相较于旧型号,KQ2系列在高度方向上缩短24%,水平方向上缩短23%,重量减轻57%。
    - 插入力减少:管材插入时所需力减少了30%,拔出时减少20%。
    - 多型号选择:提供多种接口形式,如单接头、分支接头、不同尺寸接头等,满足不同需求。
    - 增强密封性:使用特殊形状的设计确保密封并减少管材插入时的阻力。
    - 防咬设计:有效的防咬设计确保管材不会过度插入,便于后续维护。

    4. 应用案例和使用建议


    - 适用场景:KQ2系列常用于机械制造、工业自动化、实验室及精密仪器等领域,特别是在有限空间内需要灵活连接的场合。
    - 使用建议:
    - 在使用前确保螺纹表面清洁无杂质。
    - 定期检查密封件状态,及时更换损坏部件。
    - 注意安装方向,避免因安装不当导致泄露。

    5. 兼容性和支持


    - 兼容性:KQ2系列接头可与标准M、R、Rc等螺纹接口匹配使用,方便与其他品牌或型号的配件组合。
    - 支持:制造商提供详尽的技术文档及售后服务,确保客户在使用过程中遇到任何问题都能得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题1:接头安装后存在泄漏现象。
    - 解决方案:检查所有密封面是否清洁且完好无损,重新涂抹适当的密封剂并确保正确安装。

    - 问题2:插入或拔出管材时遇到阻力过大。
    - 解决方案:检查管材直径是否符合要求,必要时使用专用工具辅助操作。

    - 问题3:发现管材与接头结合处出现咬合过深的情况。
    - 解决方案:定期清理管材端部,并确认安装过程中是否按正确步骤进行。

    7. 总结和推荐


    综上所述,Miniature One-touch Fittings Series KQ2凭借其卓越的性能和广泛的应用范围,在众多连接组件中脱颖而出。无论是追求紧凑设计还是高性能密封性的项目,这款接头都将是理想的选择。我们强烈推荐这一系列的产品给寻求高质量工业解决方案的用户。

KQ2R08-10A参数

参数
长*宽*高 35.1mm(长度)

KQ2R08-10A厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2R08-10A数据手册

厂牌 PDF简要描述 下载
SMC 管件和管道 SMC KQ2R08-10A KQ2R08-10A数据手册
