KQ2H04-00A

产品分类: 管件和管道
厂牌: SMC

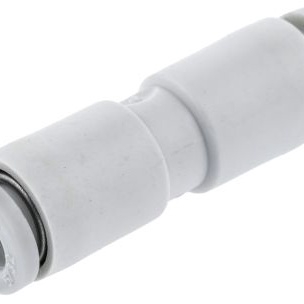

产品描述: SMC 快插直通 气动接头, KQ2系列, 推入式 4 mm转推入式 4 mm, PBT的制
供应商型号: 7715046
供应商: 海外现货
标准整包数: 5
SMC 管件和管道 KQ2H04-00A

KQ2H04-00A概述


    产品简介


    本产品系列为“KQ2 系列快速接头”,适用于气动及液压系统中,能够实现高效且便捷的管路连接。该系列包含多种型号,适用于不同口径的软管和管道,提供了广泛的应用范围,如气动工具、实验室设备、工业自动化等领域。KQ2 系列通过一触式连接设计,不仅便于安装和拆卸,还能提供可靠的密封性能,确保在高压和高真空环境下稳定工作。

    技术参数


    - 材质:主体材料包括 C3604、PBT 和 PP,螺纹部分采用不锈钢 304,密封圈采用 NBR 材料。
    - 适用管径:内径从 3.2 mm 到 16 mm。
    - 工作压力范围:-100 kPa 到 +1 MPa。
    - 温度范围:-5°C 至 +60°C(水介质:0°C 至 +40°C)。
    - 连接方式:M、R 和 Rc 螺纹接口。
    - 颜色选择:白体和黑体可选。
    - 重量范围:根据型号不同,重量从几克到数十克不等。

    产品特点和优势


    - 一触式便捷连接:采用特殊的结构设计,能够实现快速可靠的连接与拆卸。
    - 多功能适配性:涵盖多种管径和连接方式,满足多样化的应用场景需求。
    - 优良的密封性能:采用 O 形圈密封,确保在高压和高真空环境下的可靠密封性。
    - 广泛的工作压力范围:能够在低至 -100 kPa 的真空环境下以及高达 1 MPa 的压力环境中正常工作。
    - 轻巧的设计:整体轻量化设计,使得操作更加简便。
    - 防咬管设计:在拔出管子时,防止紧固部件咬入管壁,有效避免损坏。

    应用案例和使用建议


    应用案例
    - 气动工具:KQ2 系列快速接头广泛应用于各种气动工具中,如空气锤、气钻等,能够确保稳定的气压传输。
    - 实验室设备:在实验室内,该系列产品用于各类气体和液体输送管线,提供高效的管路连接。
    - 工业自动化:在工业自动化系统中,KQ2 系列接头可用于复杂的管路连接,支持多方向、多层次的布局。
    使用建议
    - 定期检查:建议定期对快速接头进行检查和清洁,确保其长期处于良好的工作状态。
    - 合适的管径选择:在使用时要选择适合当前应用的合适管径型号,以保证密封性和连接可靠性。
    - 防冻措施:在低温环境下使用时,注意采取防冻措施,确保正常使用。

    兼容性和支持


    - 兼容性:KQ2 系列快速接头适用于各种规格的软管和硬管连接,支持不同类型的螺纹接口(M、R 和 Rc),能够与其他标准件轻松配合使用。
    - 支持和服务:制造商提供详细的安装指导和技术支持服务,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 无法实现完全密封:
    - 解决方案:检查 O 形圈是否完好无损,必要时更换新的 O 形圈。
    2. 快速接头松动:
    - 解决方案:确保所有螺纹连接都已正确拧紧,可以使用合适的扳手辅助紧固。
    3. 密封不良导致漏气或漏水:
    - 解决方案:重新检查管径是否匹配,确保管子插入深度足够,且管口与接头接触面干净无异物。

    总结和推荐


    KQ2 系列快速接头凭借其一触式便捷连接、广泛的适用范围和优秀的密封性能,成为众多应用场景中的理想选择。无论是实验室设备还是工业自动化系统,该系列产品都能提供可靠、稳定的连接保障。鉴于其广泛的应用场景和出色的性能表现,强烈推荐用户在相关应用中使用 KQ2 系列快速接头。

KQ2H04-00A参数

参数
长*宽*高 27.6mm(长度)

KQ2H04-00A厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2H04-00A数据手册

厂牌 PDF简要描述 下载
SMC 管件和管道 SMC KQ2H04-00A KQ2H04-00A数据手册

KQ2H04-00A封装设计

查看详情并下载
Symbol
Footprint
3D Model
