KQ2H08-U02A

产品分类: 管件和管道
厂牌: SMC

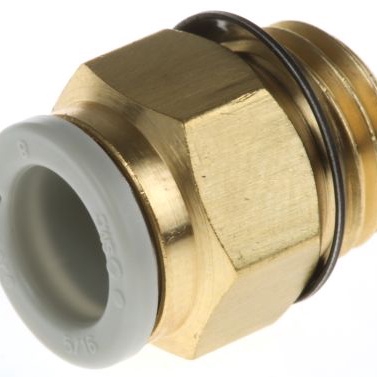

产品描述: SMC 螺纹直通 气动接头, KQ2系列, 单向 1/4 插入式转推入式 8 mm, 黄铜制
供应商型号: 7715150
供应商: 海外现货
标准整包数: 5
SMC 管件和管道 KQ2H08-U02A

KQ2H08-U02A概述

    Miniature One-Touch Fittings: Series KQ2 技术手册解析

    1. 产品简介


    系列 KQ2 是一种小型快速连接件,主要用于管路连接。该系列产品在原有的 KJ 和 KQ 系列基础上进行了优化,提供了一种紧凑且轻量化的连接解决方案。通过改进后的插入和移除力,KQ2 系列大大提升了操作便捷性,适用于空气和水等多种流体环境。

    2. 技术参数


    - 材质:主体部分采用黄铜(Brass),表面处理包括镀镍处理(Electroless nickel plated)。
    - 尺寸:适用管径范围为 2 mm 至 16 mm,具体尺寸见下表:
    - 公制螺纹:M, R, Rc
    - 英制螺纹:UNF, NPT
    - 工作压力范围:−100 kPa 到 1 MPa。
    - 环境温度范围:-5°C 至 60°C,水温 0°C 至 40°C。
    - 最大管拉出强度:确保与现有型号相同。
    - 插入力减少:插入力降低了 30%,移除力降低了 20%。

    3. 产品特点和优势


    - 紧凑型设计:高度和水平方向分别减少了 24% 和 23%,显著减轻重量达 57%。
    - 易于操作:轻量化设计使得插入和拔出操作更加轻松。
    - 多功能性:可应用于真空环境到 1 MPa 的各种压力范围,适应多种流体介质。
    - 密封性良好:独特的密封结构和螺纹防漏设计确保良好的密封效果。
    - 安装便利:提供标准密封件(O-ring)和特殊密封材料,确保密封效果。

    4. 应用案例和使用建议


    - 真空应用:适用于从低真空到 1 MPa 压力范围的应用,可用于气动系统、压缩空气系统等。
    - 工业自动化:由于其小巧紧凑的设计,非常适合于空间受限的场合,如工业自动化生产线。
    - 机械制造:适用于需要频繁拆装的机械设备中,提高生产效率。
    使用建议:
    - 在使用时,请确保安装前检查密封件的完好无损。
    - 使用合适的扳手工具进行紧固,以避免过度拧紧导致损坏。
    - 定期检查密封性,特别是在高压力环境下。

    5. 兼容性和支持


    - 兼容性:与现有的 KJ 和 KQ 系列互换使用,与尼龙和聚氨酯软管兼容。
    - 厂商支持:厂商提供详细的使用手册和技术支持,确保用户能够正确安装和维护设备。

    6. 常见问题与解决方案


    - 问题:插入和拔出力较大。
    - 解决方案:确保正确安装密封件,使用合适的手动工具进行操作。

    - 问题:泄漏问题。
    - 解决方案:检查并更换损坏的密封件,重新进行装配。

    7. 总结和推荐


    Miniature One-Touch Fittings: Series KQ2 系列产品以其轻量化、紧凑设计、出色的密封性能以及广泛的适用范围,成为工业自动化、机械制造等领域的理想选择。无论是安装便捷性还是长期可靠性,KQ2 系列都表现出色。我们强烈推荐这一系列的产品给需要高效、可靠连接解决方案的用户。
    如果您有任何疑问或需要技术支持,请联系厂商获取帮助。

KQ2H08-U02A参数

参数
长*宽*高 18.5mm(长度)
安装方式 直接安装,螺纹安装,通孔安装

KQ2H08-U02A厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2H08-U02A数据手册

厂牌 PDF简要描述 下载
SMC 管件和管道 SMC KQ2H08-U02A KQ2H08-U02A数据手册

KQ2H08-U02A封装设计

查看详情并下载
Symbol
Footprint
3D Model
