CDQSB20-40D

产品分类: 气动/液压/传动设备
厂牌: SMC

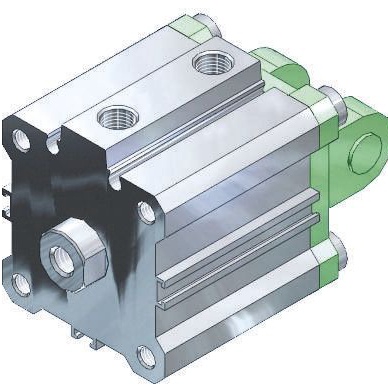

产品描述: SMC 微型气缸, 双作用气缸, CQS系列, 40mm行程, 20mm孔径
供应商型号: 7006119
供应商: 海外现货
标准整包数: 1
SMC 气动/液压/传动设备 CDQSB20-40D

CDQSB20-40D概述


    产品简介


    紧凑型气缸系列CQS是专为需要小空间设计的机械设备而设计的产品。CQS系列提供直径为12mm、16mm、20mm和25mm四种尺寸,这些气缸具备方形主体结构,提供了灵活的设计可能性。此外,CQS系列气缸的自动开关安装能够进一步满足不同设计要求。

    技术参数


    - 适用气缸尺寸:12mm、16mm、20mm、25mm
    - 有效面积:84.8mm²(12mm)、113mm²(16mm)、151mm²(20mm)、201mm²(25mm)
    - 最大操作压力:0.7MPa(147N)(25mm)
    - 操作速度:50mm/s至500mm/s
    - 工作温度范围:-10°C至70°C(无冻结)
    - 负载能力:标准行程范围内,单杆双作用负载可达147N(25mm)
    - 可用行程长度:标准行程范围(12mm:5mm~30mm;16mm:5mm~30mm;20mm:5mm~50mm;25mm:5mm~50mm)

    产品特点和优势


    - 紧凑设计:由于采用了方形主体结构和非旋转精度高的活塞杆设计,使得气缸可以在有限的空间内发挥最大的功能。
    - 高精度:活塞杆的六边形截面形状保证了高精度的非旋转稳定性,例如12mm和16mm型号可达到±1°的精度,而20mm和25mm型号可以达到±0.7°。
    - 灵活性强:自动开关可以安装在四个面(20mm和25mm),或者三个面(12mm和16mm),这使得设计更加灵活多样。
    - 易于安装:支持通过孔安装或两端钻孔安装,便于根据实际需求选择合适的安装方式。

    应用案例和使用建议


    应用案例
    1. 自动化生产线:用于各类自动化设备中,如搬运机器人、机械臂等,以实现精确的位置控制。
    2. 包装机:作为驱动机构的一部分,用于控制包装过程中的运动和位置。
    使用建议
    1. 安全操作:确保所有的载荷仅沿轴向施加于活塞杆上,侧向力需要严格控制在规格限定之内。
    2. 对准安装:气缸的安装必须准确对齐,特别是当CQS作为止动装置时,需要采取适当的导向机制来防止非旋转活塞杆受到侧向力的影响。

    兼容性和支持


    - 兼容性:该系列产品与其他标准气缸附件兼容,可以通过更换不同的安装附件适应不同的应用需求。
    - 厂商支持:SMC公司提供了详尽的技术支持和维护服务,对于任何问题或疑虑都可以联系技术支持团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 气缸工作时产生噪音 | 确保气缸安装正确且对准,检查是否有异物或润滑不足导致摩擦增大。 |
    | 活塞杆无法移动到指定位置 | 调整操作压力或检查管路是否存在堵塞情况。 |

    总结和推荐


    紧凑型气缸系列CQS凭借其高精度、灵活性及可靠性,在多种工业自动化应用中具有显著优势。特别是对于空间受限的应用场景,该系列产品提供了理想的解决方案。基于以上特点,我们强烈推荐该系列气缸应用于各种需要精密控制和灵活布局的工业场合。

CDQSB20-40D参数

参数
长*宽*高 64mm*36mm*36mm

CDQSB20-40D厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

CDQSB20-40D数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC CDQSB20-40D CDQSB20-40D数据手册

CDQSB20-40D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 448.3275
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
