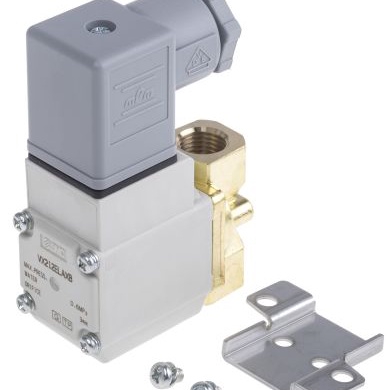

VX212ELAXB

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述:
供应商型号: 8930079
供应商: 海外现货
标准整包数: 1
SMC 气动/液压/传动设备 VX212ELAXB

VX212ELAXB概述

    直动式两通电磁阀 VX21/22/23 系列

    产品简介


    直动式两通电磁阀 VX21/22/23 系列是一种广泛应用于气动系统、真空系统、水系统、油系统和蒸汽系统的高性能电磁阀。这种电磁阀具有高度集成的设计,适用于各种复杂工况。它的主要功能是控制流体的流向,从而实现精准的流量调节和压力控制。电磁阀以其紧凑的结构、轻量化设计以及低噪声等特点,在工业自动化领域得到广泛应用。

    技术参数


    - 尺寸:
    - 高度:61 mm(较小)
    - 宽度:68 mm(较小)
    - 材质:
    - 本体材料:铝,树脂,黄铜,不锈钢
    - 密封材料:NBR(丁腈橡胶),FKM(氟橡胶)
    - 工作介质:
    - 空气
    - 水
    - 油
    - 真空
    - 蒸汽
    - 工作温度:
    - 液体温度:-5°C 至 60°C
    - 环境温度:-20°C 至 60°C
    - 最大允许泄漏量:
    - 空气泄漏:内部泄漏不超过 1 cm³/min(铝质本体),外部泄漏不超过 15 cm³/min(树脂本体)
    - 水泄漏:内部泄漏不超过 0.1 cm³/min,外部泄漏不超过 0.1 cm³/min
    - 油泄漏:内部泄漏不超过 0.1 cm³/min,外部泄漏不超过 0.1 cm³/min
    - 压力范围:
    - 最大操作压力差:对于空气、水、油和蒸汽,分别有不同的压力范围,具体见技术手册。
    - 电源要求:
    - 额定电压:交流电 100 VAC、110 VAC、200 VAC、220 VAC、230 VAC、240 VAC,直流电 24 VDC、12 VDC
    - 功率消耗:
    - 大小 1、2 和 3 的功耗分别为 4.5 W、7 W 和 10.5 W(直流供电)
    - 工作温度 20°C 时的温升范围为 60°C 到 70°C
    - 耐压能力:
    - 气体:最大 2.0 MPa(树脂本体型为 1.5 MPa)

    产品特点和优势


    - 紧凑型设计:相比传统型号,高度降低 10%,重量减轻 30%,显著节省安装空间。
    - 高流量性能:相比传统型号,流量增加 20%,提高工作效率。
    - IP65 等级:具备防尘防水性能,适合恶劣环境下的应用。
    - 低噪音设计:金属碰撞声音显著减少,特别是在油性介质中的响应更为灵敏。
    - 高效能:内置全波整流器,降低了电感噪音,提高了OFF响应时间,延长了使用寿命。
    - 兼容性强:可使用标准管路连接,如Rc、G、NPT等螺纹连接,满足多样化需求。

    应用案例和使用建议


    - 气动系统:直动式两通电磁阀 VX21/22/23 系列可以用于气动执行器、气缸、空气过滤器等各种气动设备。建议使用环境温度在 -20°C 至 60°C 之间,以确保最佳性能。
    - 真空系统:在真空系统中,可以配合真空泵使用,但需要特别注意管线布置,避免水分进入系统。
    - 水系统:该系列电磁阀可用于净水系统、加热供水系统等。对于加热供水,建议使用高温耐受的密封材料,如FKM。
    - 油系统:对于油系统,建议使用符合粘度要求的密封材料,如FKM。同时注意油品与材料的兼容性。
    - 蒸汽系统:该系列电磁阀能够适应蒸汽环境,特别是带有加热热水的应用场合。同样,建议使用高温耐受的密封材料。
    使用建议:
    - 确保管道系统的清洁,避免固体颗粒堵塞阀门。
    - 在启动和停止操作时,确保系统压力稳定,避免液锤现象对阀门的损坏。
    - 定期检查并清洗滤网和过滤器,防止堵塞导致的故障。
    - 使用符合规范的导线和连接方式,避免电磁干扰和其他电气问题。

    兼容性和支持


    - 兼容性:该电磁阀可与其他标准电气连接方式兼容,如快速接头(Faston)、格栅(Grommet)、DIN 接口、电缆连接等。
    - 售后服务:提供完整的技术支持和服务保障,确保客户能够顺利安装和使用该系列产品。

    常见问题与解决方案


    - 问题 1:电磁阀启动时有明显振动噪音。
    - 解决方案:检查是否安装稳固,必要时调整安装位置;或者更换内部的橡胶缓冲器。
    - 问题 2:电磁阀关闭不严,存在泄漏。
    - 解决方案:检查密封件是否磨损,如有必要,更换新的密封件。
    - 问题 3:电磁阀在高温环境下无法正常工作。
    - 解决方案:确认所使用的密封材料是否符合高温要求,更换为合适的高温耐受密封材料。

    总结和推荐


    直动式两通电磁阀 VX21/22/23 系列以其优异的性能和紧凑的设计,成为气动、真空、水、油及蒸汽系统中的理想选择。其独特的高流量性能、低噪音设计以及高效的全波整流器技术,使其在多种工况下表现出色。因此,强烈推荐在需要高性能电磁阀的应用场景中使用这款产品。通过严格的技术测试和多方面的功能验证,它完全可以胜任复杂的工业应用需求。

VX212ELAXB厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

VX212ELAXB数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC VX212ELAXB VX212ELAXB数据手册

VX212ELAXB封装设计

查看详情并下载
Symbol
Footprint
3D Model
