IZF10-P

产品分类: ESD保护
厂牌: SMC
产品描述:
供应商型号: 1260265
供应商: 海外现货
标准整包数: 1
SMC ESD保护 IZF10-P

IZF10-P概述

    电子元器件产品技术手册

    产品简介

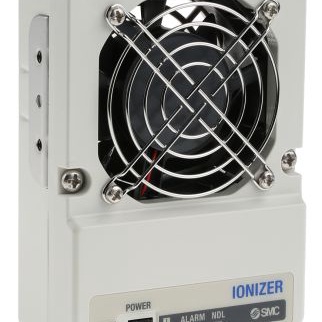

    产品名称: IZF10 离子风机
    类型: 离子化静电消除器
    主要功能: 消除静电,提供紧凑设计的离子风
    应用领域: 半导体制造、LCD组装、精密电子设备组装、塑料成型等需要控制静电的场合

    技术参数


    - 离子平衡: ±13V(根据ESD-STM3.1-2006标准)
    - 消电时间: 1.5秒(在距离工件300毫米时,将电压从1000V降到100V)
    - 电源电压: 24 VDC ±10%
    - 输出: 冠状放电型(DC)
    - 空气流量:
    - IZF10: 0.66 m³/min
    - IZF10-L: 0.46 m³/min
    - 功率消耗:
    - IZF10: 6.1 W或更少
    - IZF10-L: 3.7 W或更少
    - 操作温度范围: 0°C至50°C
    - 存储温度范围: -10°C至60°C
    - 湿度范围: 操作和存储湿度:35%至80%RH(无凝露)

    产品特点和优势


    1. 紧凑设计: 尺寸仅为80 x 110 x 39 mm,便于安装和布局。
    2. 高精度离子平衡: ±13V的离子平衡确保了高效的静电消除效果。
    3. 快速消电时间: 只需1.5秒即可完成从1000V到100V的静电力消减。
    4. 报警功能: 高压错误检测和电极针污染检测功能,确保设备稳定运行。
    5. 低功耗: 功率消耗低,有利于节能。
    6. 多样化的安装选择: 提供多种安装选项以适应不同的应用场景。

    应用案例和使用建议


    - 半导体制造: 在晶圆制造过程中,使用IZF10可以有效避免因静电导致的产品损坏。
    - LCD组装: 在液晶屏组装过程中,IZF10能有效防止静电损害屏幕电路。
    - 使用建议: 在特定应用环境下,建议结合其他防静电措施,如使用防静电手套和垫板,以增强静电防护效果。

    兼容性和支持


    - 输出接口: 提供NPN和PNP开放集电极输出选项。
    - 电源电缆: 提供不同长度的电源电缆(3m和10m),方便连接和安装。
    - 供应商支持: SMC公司提供详尽的技术支持和维护服务,确保客户得到最佳的服务体验。

    常见问题与解决方案


    1. Q: 设备不能正常启动
    - A: 检查电源电压是否符合要求,确保电源电缆连接良好。
    2. Q: 静电消除效率低
    - A: 检查离子平衡是否处于±13V范围内,如有偏差可调节离子平衡调整旋钮。
    3. Q: 设备报警
    - A: 检查高压状态及电极针是否污染,如有污染应及时清洁。

    总结和推荐


    IZF10 离子风机凭借其紧凑的设计、高效的离子平衡和快速的消电时间,在各种静电敏感环境中表现出色。其低功耗、多种输出选项和完善的售后服务使其在市场上具有很强的竞争力。适用于半导体制造、LCD组装等需要严格控制静电的应用场景。强烈推荐在这些场合使用此产品。

IZF10-P厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

IZF10-P数据手册

厂牌 PDF简要描述 下载
SMC ESD保护 SMC IZF10-P IZF10-P数据手册
