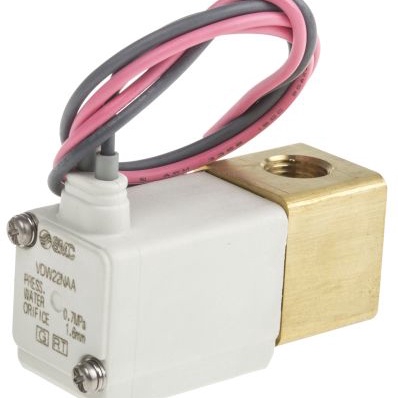

VDW22NAA

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述: SMC 气动电磁阀, VDW系列, G 1/8接口, 24V 直流线圈电压, 2通道
供应商型号: DV-11063405
供应商: 海外现货
标准整包数: 1
SMC 气动/液压/传动设备 VDW22NAA

VDW22NAA概述

    Compact Direct Operated 2 Port Solenoid Valve 技术手册

    产品简介


    Compact Direct Operated 2 Port Solenoid Valve(紧凑型直接操作2端口电磁阀) 是一种应用于空气、中度真空、水和油等多种介质的电磁阀。本产品提供多种材质的阀体选择,包括铝、黄铜、不锈钢及树脂材料。主要功能是通过电磁作用来控制介质的流通或截止,常用于自动化设备、控制系统等领域。

    技术参数


    - 材质选项:铝、黄铜、不锈钢、树脂(PPS)
    - 规格尺寸:
    - 系列 VDW:尺寸 1/2
    - 系列 VX21/22/23:直径范围 1/8 至 1/2
    - 接口选项:
    - One-touch 接口:直径 6 到 12 毫米
    - 功率消耗:
    - 尺寸 1:2.5 瓦特
    - 尺寸 2:3 瓦特
    - 环境性能:
    - 防护等级:IP65
    - 阻燃等级:UL94V-0 合格
    - 重量:
    - 尺寸 1:100 克
    - 尺寸 2:80 克
    - 温度范围:
    - 液态介质:1 至 50 °C
    - 环境温度:-10 至 50 °C

    产品特点和优势


    1. 紧凑设计:相比传统型号,体积更小,减轻了重量。
    2. 高性能:能够实现快速切换,且低噪音运行。
    3. 多种材质选择:满足不同介质和环境的需求。
    4. 环保:符合RoHS标准,无铅设计。
    5. 密封性能好:NBR和FKM材料的密封圈可确保介质不泄露。

    应用案例和使用建议


    应用案例:该电磁阀广泛应用于工业自动化设备中,例如气动系统、泵站和化工生产流程控制。具体实例包括工厂生产线上的气体输送控制系统、水处理设施的水流量调节等。
    使用建议:
    1. 在选用产品时需根据具体的工作介质、工作环境和所需的压力参数进行选择。
    2. 确保安装环境无腐蚀性或爆炸性气体,以保障安全。
    3. 如需实现特殊电压下的操作,可以联系制造商获取相应的定制服务。

    兼容性和支持


    兼容性:该产品支持多种连接方式,如螺纹连接、One-touch 快速接头等。同时,阀体材质多样化,可适应不同工作介质的要求。
    支持与维护:制造商提供全面的技术支持,包括安装指导、维护保养服务等。客户可通过制造商官网下载相关技术文档和支持资料。

    常见问题与解决方案


    1. 泄漏问题:
    - 问题:产品在长时间使用后出现泄漏现象。
    - 解决办法:检查密封圈是否老化,必要时更换新的密封圈。
    2. 噪声大:
    - 问题:设备运行时噪音较大。
    - 解决办法:检查是否安装了橡胶减震器,如有需要,请安装橡胶减震器。
    3. 压力波动过大:
    - 问题:阀门无法正常工作,压力波动较大。
    - 解决办法:确认阀门规格是否与系统匹配,必要时调整系统压力。

    总结和推荐


    综合评估:Compact Direct Operated 2 Port Solenoid Valve 系列电磁阀具有高效、可靠、多功能的特点,适合于各种工业应用场合。其紧凑的设计和良好的性能使其在市场上具备较高的竞争力。
    推荐结论:强烈推荐该系列产品用于工业自动化领域。对于需要精确控制、长期稳定运行的应用场景尤为适用。

VDW22NAA厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

VDW22NAA数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC VDW22NAA VDW22NAA数据手册

VDW22NAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
