KQ2H10-00A

产品分类: 管件和管道
厂牌: SMC

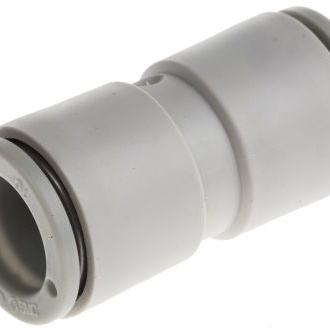

产品描述: SMC 快插直通 气动接头, KQ2系列, 推入式 10 mm转推入式 10 mm, PBT的制
供应商型号: KQ2H10-00A
供应商: TME
标准整包数: 1
SMC 管件和管道 KQ2H10-00A

KQ2H10-00A概述

    Miniature One-touch Fittings: Series KQ2 技术手册

    1. 产品简介


    Miniature One-touch Fittings 系列 KQ2 是一种紧凑且轻量化的快速连接管件。它们适用于气动系统和液体传输系统,具有卓越的可靠性和易于操作的特点。这些管件广泛应用于工业自动化、医疗器械、实验室设备和机器人技术等领域。

    2. 技术参数


    - 适用管径: Ø2mm, Ø3.2mm, Ø4mm, Ø6mm, Ø8mm, Ø10mm, Ø12mm, Ø16mm
    - 连接方式: 气密密封 (Gasket seal 或 Sealant)
    - 接头材料: 铜 (Brass) 和 不锈钢 (Stainless steel 303, 304)
    - 表面处理: 电解镍镀层 (Electroless nickel plated)
    - 压力范围: -100 kPa 至 1 MPa(操作压力)
    - 耐压强度: 3 MPa(测试压力)
    - 工作温度范围: -5°C 至 60°C(空气/水:0°C 至 40°C)

    3. 产品特点和优势


    - 插入/拔出简便: 插入力减少了30%,拔出力减少了20%
    - 轻量化设计: 比现有型号轻57%
    - 兼容性强: 支持多种材质的管子(FEP, PFA, 尼龙, 软尼龙, 聚氨酯)
    - 结构紧凑: 比现有型号高度缩短24%,水平方向缩短23%

    4. 应用案例和使用建议


    - 应用案例: 在气动系统和液体输送系统中作为快速连接组件,尤其适用于狭小空间的安装。
    - 使用建议:
    - 为确保最佳密封效果,建议使用合适的密封剂。
    - 安装时要小心避免过度拧紧,以免损坏管件。
    - 定期检查管件是否松动或磨损,及时更换损坏部件。

    5. 兼容性和支持


    - 兼容性: 可与多种不同尺寸和材质的管子配套使用。
    - 支持和维护: 厂商提供详细的安装和维护指南,同时提供原装配件和快速响应的技术支持服务。

    6. 常见问题与解决方案


    - 问题: 密封不严导致泄漏
    - 解决方案: 检查并重新涂抹合适的密封剂;确保管子和接头完全对齐。
    - 问题: 连接困难
    - 解决方案: 确保管子直径与接头匹配;轻柔操作,避免用力过猛。

    7. 总结和推荐


    综上所述,Miniature One-touch Fittings 系列 KQ2 具有高效、可靠的特性,适用于各种应用场景。其独特的轻量化设计和简易的操作特性使其成为市场上极具竞争力的产品。我们强烈推荐这款产品给需要高性能快速连接组件的用户。

KQ2H10-00A参数

参数
长*宽*高 32.2mm(长度)

KQ2H10-00A厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2H10-00A数据手册

厂牌 PDF简要描述 下载
SMC 管件和管道 SMC KQ2H10-00A KQ2H10-00A数据手册

KQ2H10-00A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.699 ¥ 46.8468
10+ $ 5.3875 ¥ 43.7034
30+ $ 4.812 ¥ 38.9672
库存: 15
起订量: 9 增量: 0
交货地:
最小起订量为:1
合计: ¥ 46.84
