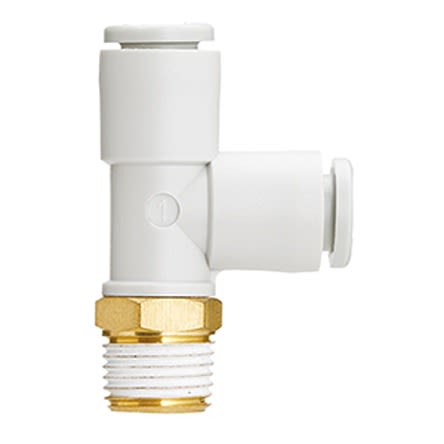

KQ2Y10-02AS

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述:
供应商型号: 2810588
供应商: 海外现货
标准整包数: 5
SMC 气动/液压/传动设备 KQ2Y10-02AS

KQ2Y10-02AS概述

    # 系列KQ2迷你型单手操作接头产品技术手册

    1. 产品简介


    产品类型
    系列KQ2属于迷你型单手操作接头,是KJ、KQ及KQ2原有型号的整合升级版本。此系列产品在结构上进行了优化设计,实现了更轻便、紧凑的外形。
    主要功能
    系列KQ2提供了一种高效便捷的方式连接管道系统。凭借其易于插入和拔出的设计,减少了安装和拆卸所需的力。同时,该产品支持多种规格的软管,具有广泛的适用性。
    应用领域
    系列KQ2广泛应用于工业自动化、机械设备、气动控制系统等领域,尤其适合空间受限的复杂管路布置场景。

    2. 技术参数


    | 参数项目 | 规格/范围 |

    | 适用软管直径(mm) | ø2, ø3.2, ø4, ø6, ø8, ø10, ø12, ø16 |
    | 连接螺纹种类 | M、R、Rc |
    | 工作压力范围 | -100 kPa至1 MPa |
    | 试验压力 | 3 MPa |
    | 工作温度范围(空气/水) | -5°C 至 60°C |
    | 插入力减少比例 | 30% |
    | 拔出力减少比例 | 20% |

    3. 产品特点和优势


    特点
    - 紧凑型设计:比现有型号体积减小约19.4%。
    - 轻量化:重量减轻达57%。
    - 增强适配性:适用于多种材料的软管(如FEP、PFA、尼龙、聚氨酯等)。
    - 多功能接口:支持直通、弯头、三通等多种接头形式。
    优势
    - 减少了安装和维护的工作量。
    - 提高了系统的可靠性和密封性能。
    - 高度灵活性,便于在狭小空间内进行布线。

    4. 应用案例和使用建议


    应用案例
    - 在自动化机械中用于气动控制系统的连接。
    - 适用于食品加工设备中的水管接口转换。
    - 在医疗设备中实现液体传输的快速连接。
    使用建议
    - 对于需要频繁拆装的场景,建议使用带密封圈的产品以提高耐用性。
    - 在高真空环境下使用时,需注意避免泄漏测试。

    5. 兼容性和支持


    兼容性
    系列KQ2可与不同尺寸和材质的管道无缝对接,并且与多个国际标准(如JIS B0203和B0205)兼容。
    厂商支持
    制造商提供详尽的技术文档和售后服务,确保客户能够轻松安装和维护产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入软管困难 | 清理螺纹并适当润滑 |
    | 接头漏气 | 检查密封圈是否正确安装 |
    | 软管松脱 | 更换新的高强度夹具 |

    7. 总结和推荐


    综合评估
    系列KQ2凭借其卓越的性能和可靠性,在工业应用中表现出色。其紧凑的设计和强大的适配能力使其成为许多复杂管路系统的理想选择。
    推荐结论
    系列KQ2是一套性能优越、性价比高的单手操作接头产品。对于需要高效、可靠管道连接的场合,我们强烈推荐使用本系列产品。

KQ2Y10-02AS参数

参数
安装方式 螺纹安装

KQ2Y10-02AS厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2Y10-02AS数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC KQ2Y10-02AS KQ2Y10-02AS数据手册
