VDW20GA

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述:
供应商型号: 8929993
供应商: 海外现货
标准整包数: 1
SMC 气动/液压/传动设备 VDW20GA

VDW20GA概述

    电子元器件产品技术手册

    1. 产品简介

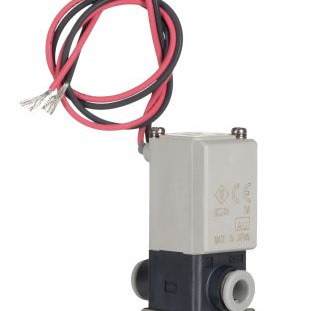

    产品类型:紧凑型直动式二通电磁阀
    主要功能:用于空气、中真空、水和油的介质控制,提供开关控制功能。
    应用领域:广泛应用于工业自动化设备、机械设备、食品加工机械等领域。

    2. 技术参数


    - 材料:主体材料包括黄铜、不锈钢、铝和树脂(PPS);密封材料为NBR(空气、水)、FKM(中真空)。
    - 尺寸:标准型号分为大小两种尺寸(Size 1和Size 2),Size 1和Size 2的主体材料分别为铝/树脂(PPS)和黄铜。
    - 重量:Size 1(80g)、Size 2(100g),具有轻量化设计。
    - 环境防护:防护等级达到IP65,防尘防水性能良好。
    - 接口:可选螺纹连接和快速接头连接(Ø3.2, Ø4, Ø6)。
    - 电气特性:工作电压范围为直流12VDC至24VDC、交流100VAC至240VAC。
    - 功率消耗:Size 1为2.5W,Size 2为3W。
    - 温度范围:工作环境温度范围为-10°C至50°C。
    - 兼容性:适用于多种压力环境,最大系统压力为0.7MPa。
    - 噪声:低噪音设计,金属噪音减少,采用橡胶减震。

    3. 产品特点和优势


    - 多样化的材质选择:可根据不同的工作介质和环境要求选择合适的主体材料,包括铝、黄铜、不锈钢和树脂。
    - 轻量化设计:Size 1和Size 2分别重80g和100g,满足对重量有严格要求的应用需求。
    - 高防护等级:IP65防护等级确保在各种恶劣环境中稳定运行。
    - 易于安装:提供螺纹连接和快速接头连接方式,方便现场安装和调试。
    - 环保特性:符合RoHS标准,低浓度臭氧抗性设计(FKM密封材料)。

    4. 应用案例和使用建议


    - 空气控制:例如在空调系统中的气流调节。
    - 中真空应用:例如在真空泵站中的气体控制。
    - 液体控制:例如在冷却系统的水流控制。
    使用建议:
    - 在使用前应确保正确选择密封材料以适应不同的介质。
    - 确保电磁阀的工作电压和功率消耗与供电系统匹配。
    - 定期检查电磁阀的工作状态,特别是对于环境恶劣的应用场合。

    5. 兼容性和支持


    - 兼容性:与各种不同类型的管路和电气系统兼容,适用于多种接口标准。
    - 支持和服务:制造商提供详尽的技术支持和维护服务,包括安装指导和故障排除。

    6. 常见问题与解决方案


    - 问题1:电磁阀无法正常工作。
    解决方案:检查电源连接是否正确,确认工作电压和电流是否匹配。
    - 问题2:泄漏率过高。
    解决方案:更换密封材料或检查密封圈是否损坏。
    - 问题3:电磁阀噪声过大。
    解决方案:检查安装是否稳固,必要时可增加减震措施。

    7. 总结和推荐


    综上所述,该紧凑型直动式二通电磁阀在材质选择、轻量化设计、高防护等级等方面表现优异,适用于多种工业环境下的控制需求。考虑到其良好的兼容性、详细的文档支持和完善的售后服务体系,强烈推荐选用此产品。

VDW20GA厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

VDW20GA数据手册
