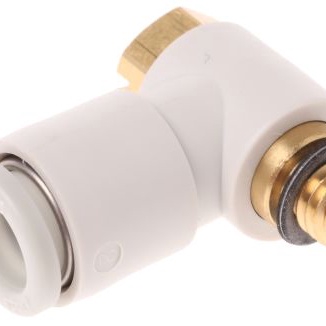

KQ2V06-M5A

产品分类: 其他工具
厂牌: SMC
产品描述: SMC 螺纹弯头 气动接头, KQ2系列, M5 外螺纹转推入式 6 mm, PBT的制
供应商型号: KQ2V06-M5A
供应商: TME
标准整包数: 1
SMC 其他工具 KQ2V06-M5A

KQ2V06-M5A概述

    # 电子元器件产品技术手册:Series KQ2 Miniature One-touch Fittings

    1. 产品简介


    产品类型
    Series KQ2是一款Miniature One-touch Fittings,设计用于实现快速和便捷的管路连接,适合于各种工业应用。此系列集合了原有的KJ、KQ2和KQ型号,统一为"KQ2"以提升产品线的简化和标准化。
    主要功能
    - 实现快速的一键式管路连接与拆卸。
    - 支持多种直径的管材插入(直径范围从2 mm到16 mm)。
    - 提供轻量化和紧凑型设计,适用于空间有限的应用场景。
    应用领域
    - 气动系统和流体控制系统。
    - 化工、石油及制药行业中的管路连接。
    - 环境温度适应性强,可满足-5℃至60℃的工作环境需求。

    2. 技术参数


    以下是Series KQ2的主要技术规格:
    | 参数 | 规格 |

    | 适用管材直径 | ø2, ø3.2, ø4, ø6, ø8, ø10, ø12, ø16 mm |
    | 压力范围 | 工作压力:−100 kPa 至 1 MPa;试验压力:3 MPa |
    | 连接螺纹类型 | M, R, Rc, UNF, NPT |
    | 密封方式 | 密封圈、螺纹密封剂 |
    | 重量减轻比例 | 比现有型号减轻57% |
    | 插入力 | 减少30% |
    | 拔出力 | 减少20% |
    | 操作温度范围 | 空气/水:−5℃至60℃;水:0℃至40℃ |

    3. 产品特点和优势


    - 紧凑设计:高度方向缩短24%,水平方向缩短23%,占用更小的空间。
    - 易于安装:显著降低插入和拔出所需的力,提高工作效率。
    - 增强安全性:防漏密封设计确保最大插入拉力等同于旧型号,保障使用安全。
    - 广泛应用:能够承受从真空到1 MPa的压力范围,满足多样化需求。
    - 铜基无铅化选配:提供铜基自由规格选择(KQ2-A),适用于环保要求高的应用场景。

    4. 应用案例和使用建议


    应用案例
    - 在自动化流水线上实现气动管路的快速连接,提升生产线效率。
    - 用于半导体制造中精密设备的气体输送管道连接。
    使用建议
    - 定期检查连接部位的密封性能,确保长期稳定运行。
    - 针对特殊化学介质的应用场景,建议搭配螺纹密封剂使用。
    - 若需连接多级管线,优先选择带有45°弯头的型号,方便布局优化。

    5. 兼容性和支持


    - Series KQ2兼容多种管材(如FEP、PFA、尼龙、聚氨酯)和螺纹标准(M、R、Rc、UNF、NPT)。
    - 提供完整的配件支持(如密封圈、螺母等),并提供相应的维护服务和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时阻力过大 | 确保正确涂抹密封剂或使用合适的管材 |
    | 拔出困难 | 检查是否有机械损坏或老化迹象,必要时更换部件 |
    | 泄漏现象 | 更换密封圈或检查螺纹连接是否拧紧 |

    7. 总结和推荐


    综合评估
    Series KQ2 Miniature One-touch Fittings以其紧凑设计、高效密封和多功能兼容性在市场上脱颖而出。它特别适合在狭小空间内进行频繁连接与拆卸的场合,是气动和流体控制系统的理想选择。
    推荐结论
    对于需要高可靠性、易操作性和耐用性的工业用户,强烈推荐选用Series KQ2。其卓越的技术性能和广泛的应用适配性使其成为工业设备集成的理想组件。

KQ2V06-M5A参数

参数
安装方式 螺纹安装

KQ2V06-M5A厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2V06-M5A数据手册

厂牌 PDF简要描述 下载
SMC 其他工具 SMC KQ2V06-M5A KQ2V06-M5A数据手册

KQ2V06-M5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.7285 ¥ 54.0462
10+ $ 6.225 ¥ 50.4972
30+ $ 5.544 ¥ 44.8949
库存: 16
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 54.04
