GB40S18K01

产品分类: AC-DC模块
产品描述: Universal Input 2.22A 18V 1 100V~240V(AC) 底座安装
供应商型号: N-GB40S18K01
供应商: 云汉优选
标准整包数: 1

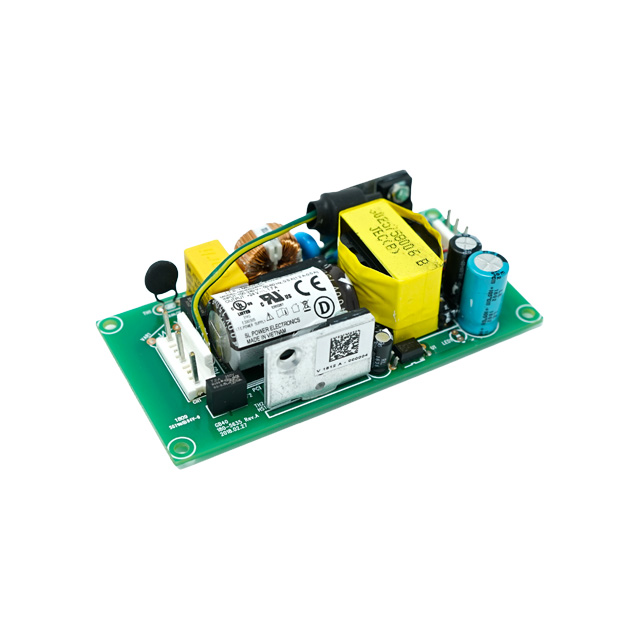

SL POWER ELECTRONICS AC-DC模块 GB40S18K01

GB40S18K01概述

    SL POWER GB40 系列 40W 单输出交流转直流转换器

    1. 产品简介


    SL POWER GB40 系列是Advanced Energy公司推出的一款高效能的40W AC到DC转换器,适用于医疗和工业应用。它能够以出色的效率(符合DOE VI级标准)运行,并且能够无缝集成到任何需要40W对流冷却电源的系统中。所有型号均通过CE低电压指令认证,并且已通过CSA/EN/IEC/UL62368-1和CSA/EN/IEC/UL60601-1 3.1版认证。GB40系列满足重工业和IEC60601-1-2第四版的EMC等级要求,并且在辐射和传导发射方面符合B类标准,留有余量。

    2. 技术参数


    - 输入规格:
    - 输入范围:90至264 VAC,47至63 Hz,单相
    - 输入电流:115 VAC时为1.2 A,230 VAC时为0.6 A
    - 浪涌电流:最大40 A,在冷启动条件下,264 VAC输入
    - 输入保险丝:线和中性线上各提供3.15 A,250 VAC保险丝
    - 泄漏电流:输入到地:264 VAC,60 Hz时小于500 μA(NC);小于1 mA(SFC)
    - 输出到地:264 VAC,60 Hz时小于100 μA(NC);小于500 μA(SFC)
    - 输出规格:
    - 最大功率:连续25至40 W。具体电压模型评级请参见“订购信息”
    - 保持时间:100 VAC满载时为20 ms
    - 输出电压:具体值请参见“订购信息”
    - 调节:具体值请参见“订购信息”
    - 效率:典型值为88%
    - 隔离电压:
    - 输入/接地:1500 VAC(1 MOPP)
    - 输入/输出:4000 VAC(2 MOPP)
    - 输出/接地:1500 VAC(1 MOPP)
    - 功率因数:最小值为0.9,在230 VAC,80%至100%负载向量,25°C环境温度下
    - 瞬态响应:典型值为500 µs,返回到额定输出电压的0.5%以内,负载阶跃从5%到100%的额定负载,∆i/∆t小于0.2 A/µs。最大电压偏差为±3.5%

    3. 产品特点和优势


    - 尺寸紧凑:2.0” x 4.0” x 1.0”封装
    - 高可靠性:MTBF超过1,000,000小时,电容器寿命超过8年
    - 环境适应性强:工作温度范围为-25°C至+70°C,储存温度范围为-40°C至+85°C
    - 多种输入选项:支持Class I和Class II输入
    - 高效能:符合DOE VI级标准,具有高效率

    4. 应用案例和使用建议


    GB40系列适用于各种医疗和工业应用,如医疗设备、工业自动化系统等。由于其高效能和宽输入电压范围,它可以适应不同的电源条件,无需外部调整。对于需要高度稳定性的应用场景,建议使用更高电压版本的GB40系列,例如GB40S48K01,以确保系统的可靠性和稳定性。

    5. 兼容性和支持


    GB40系列提供多种接口选择,包括TE/AMP P/N 640445-5、Pencom PI3207等。这些接口与不同类型的连接器兼容,易于安装和维护。Advanced Energy公司提供了全面的技术支持和售后服务,确保用户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:如何更换输入保险丝?
    - 解决方案:关闭电源后,拆卸设备,找到线和中性线上的保险丝位置,替换为相同规格的新保险丝。

    - 问题2:如何检查泄漏电流?
    - 解决方案:使用专用仪器测量输入到地和输出到地的泄漏电流,确保其在规定的范围内。
    - 问题3:如何调节输出电压?
    - 解决方案:根据具体型号的订购信息,通过调整输出电压调节旋钮来设置所需的输出电压。

    7. 总结和推荐


    SL POWER GB40系列是一款高性能的40W AC到DC转换器,适用于医疗和工业应用。它的紧凑设计、高效能、高可靠性使其在市场上具有很高的竞争力。我们强烈推荐这一系列的产品,尤其是对于那些需要高度稳定性和广泛输入电压范围的应用场景。用户可以信赖Advanced Energy的技术支持,确保产品的长期稳定运行。

GB40S18K01参数

参数
输出电压组数 1
转换效率 -
输出方式 -
特性 Universal Input
输入电压最大值 -
开关频率 -
最大容性负载 -
散热方式 -
输出电压 18V
输出电流最大值 2.22A
输入电压最小值 100V~240V(AC)
输出总功率 -
类型 -
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

GB40S18K01厂商介绍

SL Power Electronics是一家全球领先的电源解决方案供应商,专注于为各种应用提供创新、高效和可靠的电源产品。公司的主要产品线包括:

1. AC/DC电源转换器:这些产品用于将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。

2. DC/DC转换器:用于将一种直流电压转换为另一种直流电压,常见于汽车电子、计算机和服务器等领域。

3. EMI滤波器和电感器:用于减少电磁干扰,保护电子设备免受外部干扰,同时提高设备的电磁兼容性。

4. 电源模块和系统:提供集成化的电源解决方案,适用于需要高效率和高功率密度的应用。

SL Power Electronics的优势在于:

- 技术创新:持续投入研发,以技术创新驱动产品升级。
- 全球布局:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的电源解决方案,满足特定应用的特定需求。

SL Power Electronics致力于为客户提供高质量的产品和服务,以支持其在全球市场上的竞争力。

GB40S18K01数据手册

厂牌 PDF简要描述 下载
SL POWER ELECTRONICS AC-DC模块 SL POWER ELECTRONICS GB40S18K01 GB40S18K01数据手册

GB40S18K01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 11.3102 ¥ 96.1367
24+ $ 10.7841 ¥ 91.6649
47+ $ 10.4856 ¥ 89.1276
94+ $ 10.2816 ¥ 87.3936
250+ $ 10.0776 ¥ 85.6596
500+ $ 9.792 ¥ 83.232
库存: 768
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 961.36
