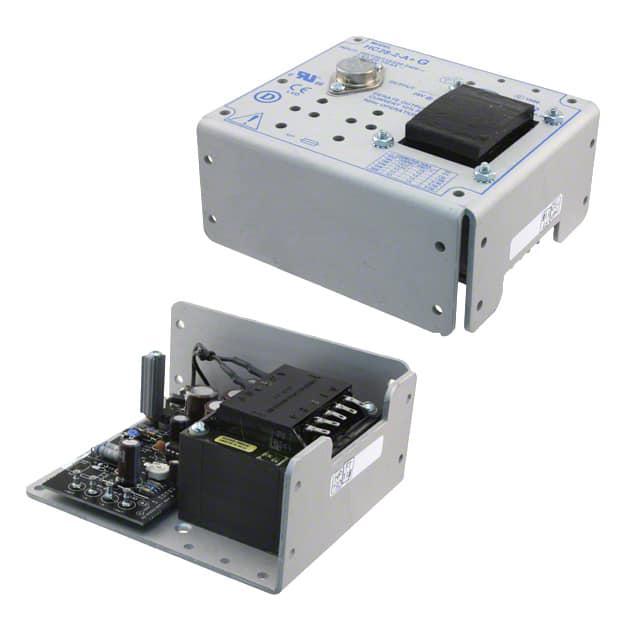

HC15-3-A+G

产品分类: AC-DC模块
产品描述: Adjustable Output,Remote Sense,Universal Input 3A 15V 1 100V~240V(AC) Fixed CASE C 底座安装
供应商型号: N-HC15-3-A+G
供应商: 云汉优选
标准整包数: 1
SL POWER ELECTRONICS AC-DC模块 HC15-3-A+G

HC15-3-A+G概述

    电子元器件产品技术手册:DC电源供应器

    产品简介


    本手册介绍的是SL Power Electronics公司生产的DC电源供应器。该系列电源供应器提供了广泛的应用范围,包括远程感应、高稳定性、医疗级标准、国际标准输入电压范围以及多种输出电压和电流配置。这些电源供应器主要应用于商业和医疗领域,满足各种工业和医疗设备的需求。

    技术参数


    | 参数 | 规格 |

    | 远程感应 | 所有型号均提供;HA及HTAA系列除外 |
    | 稳定性 | 24小时后±0.05% |
    | 温度范围 | 0至50°C满载;70°C时线性降额至40% |
    | 温度系数 | ±0.01%/°C最大值 |
    | 效率 | 5V: 45%; 12V和15V: 55%; 20V和24V: 60% |
    | 逻辑抑制和电流共享 | F和G型号 |
    | 医疗存储 | 符合Mil-Std-810D方法514.3,类别1,程序1 |
    | 振动测试 | 符合Mil-Std-810D方法516.3,程序III |
    | 存储温度 | -40至+85°C |
    | 输入交流电压 | 100、120和240Vac: +10%,-13%;215Vac: +12%,-11%;47至63Hz;230Vac操作的容差为+15%,-10% |
    | 输出直流电压 | 参见电压等级图表 |
    | 线性调整 | ±0.05%(10%变化) |
    | 负载调整 | ±0.05%(50%负载变化) |
    | 输出纹波 | 3mV +0.05%输出电压,峰值对峰值最大 |
    | 瞬态响应 | <50μs(50%负载变化) |
    | 短路保护 | 自动电流限制/折叠 |
    | 过压保护 | 5V型号内置,设置为6.2V±0.4V;其他型号使用可选过压保护 |

    产品特点和优势


    该DC电源供应器具有以下特点和优势:
    1. 远程感应:所有型号都配备了内置的开路感应导线保护,除了HA和HTAA系列。
    2. 高稳定性:24小时内稳定度达到±0.05%。
    3. 宽广的工作温度范围:工作温度范围为0到50°C,70°C时降额至40%。
    4. 高效能:根据不同的输出电压等级,最高效率可达60%。
    5. 先进的保护机制:自动电流限制和折叠回缩式短路保护,内置过压保护(5V型号)。
    6. 医疗级标准:符合国际和行业标准,包括UL/CSA 60950、EN/IEC 60950-1、UL2601-1/60601-1、IEC60601-1、CSA601.1等。

    应用案例和使用建议


    该电源供应器适用于各种工业和医疗设备,如通信设备、计算机服务器、医疗器械等。例如,在医疗设备中,该电源供应器可以确保设备的稳定运行和患者的安全。
    使用建议:
    - 在高负载环境下,注意监控输出电流,确保不超过规定的额定值。
    - 定期进行保养和检查,确保设备处于良好状态。
    - 在高温环境下使用时,考虑额外的散热措施以保持最佳性能。

    兼容性和支持


    该电源供应器支持全球交流输入范围和安全标准,如UL/CSA 60950、EN/IEC60950-1、UL2601-1/60601-1、IEC60601-1、CSA601.1等。此外,制造商提供长达三年的保修期,并且电源供应器的所有电容器均具备最高的CV和电流纹波额定值。

    常见问题与解决方案


    1. 问题:电源供应器无法启动
    - 解决方案:检查输入电压是否符合规定范围,确认连接线路无误。

    2. 问题:输出电压不稳定
    - 解决方案:检查负载变化是否超出规定范围,必要时进行调节。

    3. 问题:电源供应器过热
    - 解决方案:确保良好的通风环境,必要时增加散热装置。

    总结和推荐


    综上所述,SL Power Electronics公司的DC电源供应器具有优异的稳定性和高效的转换能力,适用于各种工业和医疗应用场景。尽管价格相对较高,但其卓越的质量和广泛的适用范围使其成为高端应用的理想选择。对于需要高可靠性和高性能电源供应器的应用,我们强烈推荐使用此产品。

HC15-3-A+G参数

参数
输入电压最小值 100V~240V(AC)
散热方式 -
输入电压最大值 -
最大容性负载 -
输出电压 15V
特性 Adjustable Output,Remote Sense,Universal Input
输出总功率 -
转换效率 -
输出方式 Fixed
输出电流最大值 3A
开关频率 -
输出电压组数 1
类型 -
通用封装 CASE C
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

HC15-3-A+G厂商介绍

SL Power Electronics是一家全球领先的电源解决方案供应商,专注于为各种应用提供创新、高效和可靠的电源产品。公司的主要产品线包括:

1. AC/DC电源转换器:这些产品用于将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。

2. DC/DC转换器:用于将一种直流电压转换为另一种直流电压,常见于汽车电子、计算机和服务器等领域。

3. EMI滤波器和电感器:用于减少电磁干扰,保护电子设备免受外部干扰,同时提高设备的电磁兼容性。

4. 电源模块和系统:提供集成化的电源解决方案,适用于需要高效率和高功率密度的应用。

SL Power Electronics的优势在于:

- 技术创新:持续投入研发,以技术创新驱动产品升级。
- 全球布局:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的电源解决方案,满足特定应用的特定需求。

SL Power Electronics致力于为客户提供高质量的产品和服务,以支持其在全球市场上的竞争力。

HC15-3-A+G数据手册

厂牌 PDF简要描述 下载
SL POWER ELECTRONICS AC-DC模块 SL POWER ELECTRONICS HC15-3-A+G HC15-3-A+G数据手册

HC15-3-A+G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 109.1058 ¥ 927.3993
3+ $ 104.0609 ¥ 884.5177
5+ $ 101.1024 ¥ 859.3704
10+ $ 99.1644 ¥ 842.8974
60+ $ 97.2162 ¥ 826.3377
库存: 130
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 927.39
