GB40S05P01

产品分类: AC-DC模块
产品描述: Universal Input 5A 5V 90V~264V(AC) 底座安装
供应商型号: N-GB40S05P01
供应商: 云汉优选
标准整包数: 1

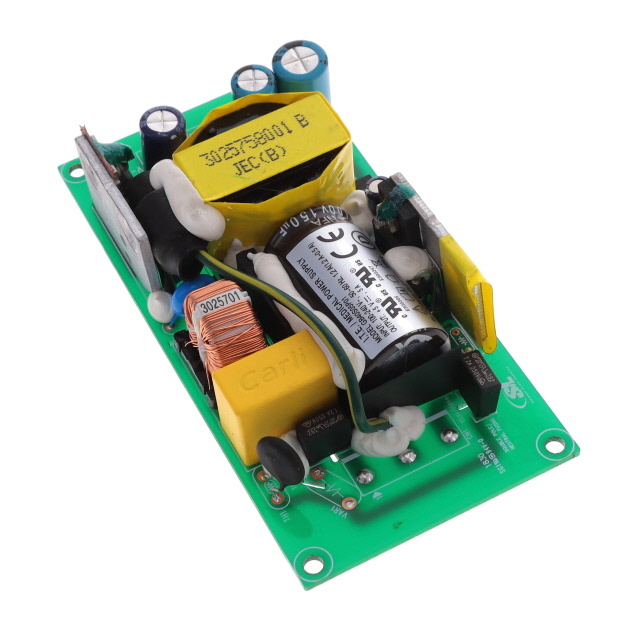

SL POWER ELECTRONICS AC-DC模块 GB40S05P01

GB40S05P01概述

    Advanced Energy SL POWER GB40 系列 40W 单输出电源模块技术手册

    产品简介


    Advanced Energy 的 SL Power GB40 是一款高效率(符合 DOE 级别 VI)的 40W AC 到 DC 转换器,专为医疗和工业应用设计。它采用自然对流冷却,可以轻松集成到任何需要 40W 功率的系统中。所有型号均符合 CE 低电压指令,并通过了 CSA/EN/IEC/UL62368-1 和 CSA/EN/IEC/UL60601-1 3.1 版认证。此外,它还满足重工业和 IEC60601-1-2 第四版电磁兼容性(EMC)标准,并且符合 B 类辐射和传导发射标准。

    技术参数


    - 总功率: 40W
    - 输入电压范围: 90至264VAC
    - 频率范围: 47至63Hz
    - 输入电流:
    - 115VAC时:1.2A
    - 230VAC时:0.6A
    - 输入浪涌电流: 冷启动时最大40A
    - 输入保险丝: 线路与中性线各配备 3.15A, 250VAC 保险丝
    - 泄漏电流:
    - 输入到地:264VAC, 60Hz 时最大500μA(无负载)
    - 输出到地:264VAC, 60Hz 时最大100μA(无负载)
    - 效率: 典型值88%
    - 隔离电压:
    - 输入/地:1500VAC (1 MOPP)
    - 输入/输出:4000VAC (2 MOPP)
    - 输出/地:1500VAC (1 MOPP)
    - 功率因数: 最小值 0.9(230VAC, 80%-100%负载)
    - 输出电压: 视具体电压型号而定
    - 稳压: 视具体电压型号而定
    - 启动时间: <700ms
    - 瞬态响应: 500µs内恢复至额定输出电压±0.5%,最大电压偏差为±3.5%
    - 可靠性:
    - 平均无故障时间(MTBF):>1,000,000小时
    - 电容器寿命:>8年(基于计算结果)

    产品特点和优势


    - 尺寸: 2.0英寸 x 4.0英寸 x 1.0英寸
    - 功率类型: 开放框架和 PCB 安装型
    - 宽电压输入范围: 90至264VAC
    - 待机功耗: <0.1W(无负载时)
    - 电磁兼容性: 符合 B 类辐射和传导发射标准
    - 使用寿命: 8年以上电容器寿命
    - 可靠性: 高达 1,000,000 小时的 MTBF
    - 保修期: 3年

    应用案例和使用建议


    该产品广泛应用于医疗和工业设备中,例如医疗器械、工业自动化系统等。对于医疗应用,GB40 系列在设计上特别考虑了安全性,符合 IEC60601-1-2 第四版 EMC 标准。对于工业应用,它提供了高可靠性和稳定的输出,适用于要求苛刻的环境。
    使用建议:
    - 在安装过程中注意电源的散热,避免高温环境下直接接触热源。
    - 配置时选择合适的输出电压和负载,确保最佳运行状态。
    - 使用前务必检查输入电压和连接方式是否符合产品规格。

    兼容性和支持


    - 兼容性: 该产品兼容多种类型的终端设备和接口,具体参见订购信息中的详细连接器和引脚配置。
    - 支持: 先进能源公司提供专业的销售和技术支持服务,用户可以通过电子邮件 powersales@aei.com 和 productsupport.ep@aei.com 获取帮助。

    常见问题与解决方案


    - 问题1: 启动时浪涌电流较大。
    - 解决方案: 使用适当的输入保护装置,如断路器和保险丝。
    - 问题2: 输出电压不稳定。
    - 解决方案: 检查输入电压和负载情况,确保在额定范围内稳定运行。
    - 问题3: 电磁干扰超标。
    - 解决方案: 确保接地良好,必要时添加屏蔽材料以减少外部干扰。

    总结和推荐


    Advanced Energy SL Power GB40 系列是市场上的一款高性能 40W AC 到 DC 转换器。其高效的能量转换、广泛的适用范围以及卓越的可靠性使其成为医疗和工业应用的理想选择。该产品不仅符合国际安全标准,而且具备较长的使用寿命和高度的兼容性,非常适合于需要高可靠性的复杂应用场景。
    综上所述,强烈推荐使用 Advanced Energy SL Power GB40 系列电源模块。

GB40S05P01参数

参数
散热方式 -
输出电压组数 -
特性 Universal Input
输出电压 5V
输出总功率 -
开关频率 -
输入电压最大值 -
输入电压最小值 90V~264V(AC)
输出方式 -
最大容性负载 -
输出电流最大值 5A
转换效率 -
类型 -
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

GB40S05P01厂商介绍

SL Power Electronics是一家全球领先的电源解决方案供应商,专注于为各种应用提供创新、高效和可靠的电源产品。公司的主要产品线包括:

1. AC/DC电源转换器:这些产品用于将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。

2. DC/DC转换器:用于将一种直流电压转换为另一种直流电压,常见于汽车电子、计算机和服务器等领域。

3. EMI滤波器和电感器:用于减少电磁干扰,保护电子设备免受外部干扰,同时提高设备的电磁兼容性。

4. 电源模块和系统:提供集成化的电源解决方案,适用于需要高效率和高功率密度的应用。

SL Power Electronics的优势在于:

- 技术创新:持续投入研发,以技术创新驱动产品升级。
- 全球布局:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的电源解决方案,满足特定应用的特定需求。

SL Power Electronics致力于为客户提供高质量的产品和服务,以支持其在全球市场上的竞争力。

GB40S05P01数据手册

厂牌 PDF简要描述 下载
SL POWER ELECTRONICS AC-DC模块 SL POWER ELECTRONICS GB40S05P01 GB40S05P01数据手册
