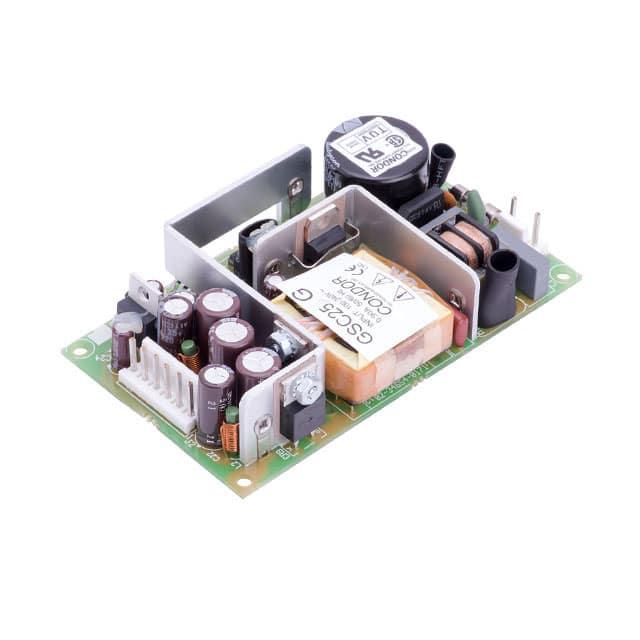

GSC25DG

产品分类: AC-DC模块
产品描述: Adjustable Output,Universal Input 2.5A 5.1V 3 264V(AC) 90V~264V(AC) 底座安装 107.95mm*63.5mm*21.844mm
供应商型号: N-GSC25DG
供应商: 云汉优选
标准整包数: 1
SL POWER ELECTRONICS AC-DC模块 GSC25DG

GSC25DG概述

    GSC25/GSM25电子元器件技术手册

    产品简介


    GSC25商业级 / GSM25医疗级25瓦全球性能开关电源是一款小型化的高性能开关电源,提供稳定可靠的电力输出。该产品适用于商业和医疗设备中,以其小巧的尺寸、卓越的性能和广泛的认证标准而著称。

    技术参数


    - 输入电压范围:90-264Vac,47-63Hz单相电
    - 最大输入电流:在最小120Vac,60Hz条件下为0.6A
    - 保持时间:15ms(满载时)
    - 输出功率:正常连续输出功率为25W,峰值28W持续60秒(10%占空比)
    - 输出调节:5%负载到50%负载变化时,调节精度为1%
    - 过载保护:具备短路保护和过载保护
    - 输出噪声:0.5%rms,1%pk-pk,20MHz带宽
    - 瞬态响应:在±0.2A/μs范围内,达到3.5%的最大电压偏差
    - 过压保护:内部设置,能在50ms内将电压降至额定值的50%以下
    - 效率:在全负荷、额定输入电压下,最低效率为70%
    - 输入保护:内置AC保险丝
    - EMI合规性:符合EN55022 Class B/FCC Class B、EN55011 Class B/FCC Class B等标准
    - 温度系数:各输出端口0.03%/°C
    - 环境条件:工作温度范围为0至50°C;超过50°C时,每升高1°C需降额2.5%

    产品特点和优势


    - 行业最小尺寸:2.50 x 4.25 x 0.86英寸
    - 优越的EMI表现:商业级型号超出FCC Class B和CISPR 22 Class B标准,医疗级型号超出CISPR 11 Class B标准
    - 多重安全认证:包括UL1950、CSA-C22.2 No.950、EN60950(商业)、UL2601-1、IEC60601-1和CSA-C22.2 No. 601-1(医疗)认证
    - RoHS合规:所有产品均符合RoHS要求

    应用案例和使用建议


    该产品广泛应用于医疗设备和商用电器中,例如便携式医疗设备、实验室仪器、POS系统等。建议在设计产品时,考虑电源与整个系统的兼容性和散热问题,以确保最佳性能。

    兼容性和支持


    - 兼容性:本产品与市场上多数标准电子元器件兼容
    - 支持服务:SL Power Electronics提供详细的技术支持和售后服务,包括产品维修和故障排除

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方案:检查输入电压是否稳定,并确认负载是否在规定的范围内。
    2. 问题:设备启动困难
    - 解决方案:检查电源连接是否正确,确认输入电压在正常范围内。
    3. 问题:过热
    - 解决方案:确保设备处于良好的通风环境中,并根据说明书中的环境条件操作。

    总结和推荐


    综上所述,GSC25/GSM25电子元器件是一款高可靠性的开关电源,具有出色的EMI表现、多种安全认证和广泛的应用范围。其优异的性能和全面的安全保障使其成为各种工业和医疗应用的理想选择。强烈推荐给需要稳定电源解决方案的客户。

GSC25DG参数

参数
散热方式 -
最大容性负载 -
特性 Adjustable Output,Universal Input
开关频率 -
输出电压组数 3
输入电压最小值 90V~264V(AC)
转换效率 -
输入电压最大值 264V(AC)
输出总功率 -
输出电流最大值 2.5A
类型 -
输出方式 -
输出电压 5.1V
长*宽*高 107.95mm*63.5mm*21.844mm
安装方式 底座安装
零件状态 停产
包装方式 散装

GSC25DG厂商介绍

SL Power Electronics是一家全球领先的电源解决方案供应商,专注于为各种应用提供创新、高效和可靠的电源产品。公司的主要产品线包括:

1. AC/DC电源转换器:这些产品用于将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。

2. DC/DC转换器:用于将一种直流电压转换为另一种直流电压,常见于汽车电子、计算机和服务器等领域。

3. EMI滤波器和电感器:用于减少电磁干扰,保护电子设备免受外部干扰,同时提高设备的电磁兼容性。

4. 电源模块和系统:提供集成化的电源解决方案,适用于需要高效率和高功率密度的应用。

SL Power Electronics的优势在于:

- 技术创新:持续投入研发,以技术创新驱动产品升级。
- 全球布局:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的电源解决方案,满足特定应用的特定需求。

SL Power Electronics致力于为客户提供高质量的产品和服务,以支持其在全球市场上的竞争力。

GSC25DG数据手册

厂牌 PDF简要描述 下载
SL POWER ELECTRONICS AC-DC模块 SL POWER ELECTRONICS GSC25DG GSC25DG数据手册

GSC25DG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 67.9566 ¥ 577.6311
4+ $ 64.8076 ¥ 550.8646
8+ $ 62.9646 ¥ 535.1991
16+ $ 61.761 ¥ 524.9685
库存: 72
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1155.26
