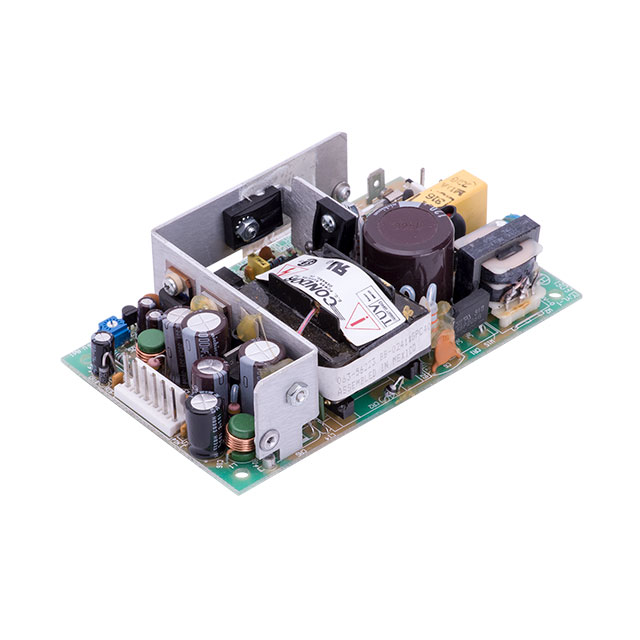

GPM40-12G

产品分类: AC-DC模块
产品描述: Adjustable Output,Remote Sense,Universal Input 40W 3.3A 12V 1 85V~264V(AC) Fixed 底座安装
供应商型号: N-GPM40-12G
供应商: 云汉优选
标准整包数: 1
SL POWER ELECTRONICS AC-DC模块 GPM40-12G

GPM40-12G概述

    GPC40 Commercial / GPM40 Medical DC Power Supplies

    1. 产品简介


    GPC40系列是专为商业用途设计的宽范围交流输入DC电源模块,而GPM40系列则是专为医疗设备设计的版本。这些电源供应器具备多种输出电压选项,如+5.1V, +12V, -12V, +15V, -15V, +24V, 3.3V, 5V, 9V, 12V, 15V, 24V, 和 28V。它们广泛应用于通信、工业自动化、仪器仪表、医疗设备等领域,提供稳定可靠的电源解决方案。

    2. 技术参数


    - 输入范围: 85-264 Vac, 47-63 Hz 单相
    - 输入电流:
    - 在120 Vac, 60 Hz下满载时最大输入电流:1.3 A
    - 保持时间: 在全负载下从交流输入丢失到恢复需20 ms
    - 输出功率:
    - 持续输出功率:40 W
    - 峰值输出功率:50 W(60秒内)
    - 过载保护: 短路及输出过载保护
    - 输出1和2为循环类型,输出3为折返类型
    - 过压保护: 主输出:124% ± 12%
    - 效率:
    - 在额定负载和标称输入电压下效率可达70%,具体取决于型号和负载分布
    - 启动时间:
    - 在120 Vac, 25°C下的启动时间少于1秒(与输入电压和热敏电阻温度成反比)
    - 输入保护: 内置交流保险丝
    - 浪涌电流:
    - 在冷启动条件下240 Vac时浪涌电流不超过34 A
    - 温度系数: 所有输出上典型的温度系数为0.03%/°C
    - 环境条件:
    - 工作温度范围:0至50°C
    - 当超过50°C时,输出电流和总输出功率每度下降2.5%

    3. 产品特点和优势


    GPC40和GPM40系列DC电源模块具有以下显著特点:
    - 宽输入范围:能够在85-264 Vac范围内工作,适用于全球不同电网标准
    - 高可靠性:内置过载和短路保护机制,确保设备的安全运行
    - 高效能:在额定负载和标称输入电压下效率可达70%,有效降低功耗
    - 认证齐全:符合多种国际安全标准,包括UL、EN、CSA和CISPR标准
    - RoHS合规:可提供无铅版本,符合环保要求

    4. 应用案例和使用建议


    - 应用案例:
    - 商业模型(GPC40):适用于通讯设备、自动化控制系统等
    - 医疗模型(GPM40):适用于医疗成像设备、监护仪等
    - 使用建议:
    - 针对峰值负载情况,建议在负载上升期间采取渐进式加载策略,以避免瞬态过载。
    - 在使用过程中,注意散热管理,特别是在高温环境下,建议采用适当的散热措施以保证最佳性能。

    5. 兼容性和支持


    - 兼容性: GPC40和GPM40系列DC电源模块与各种主流电子设备兼容。
    - 支持: 制造商提供两年的保修期,并且在产品手册中详细列出了故障排除指南和技术支持信息。用户可以通过电话或官网获得技术支持。

    6. 常见问题与解决方案


    - 问题1: 设备启动后输出电压不稳定。
    - 解决方法: 检查输入电压是否在规定范围内,确认所有连接均正确无误。
    - 问题2: 设备在过载情况下无法正常关机。
    - 解决方法: 确认是否有短路现象发生,并根据手册指示手动复位或联系技术支持。

    7. 总结和推荐


    总体而言,GPC40和GPM40系列DC电源模块凭借其宽输入范围、高可靠性和高效率等特点,在各类商用和医用设备中表现出色。无论是通信设备还是医疗成像设备,均可获得稳定可靠的电源保障。我们强烈推荐该系列产品给需要高性能、高可靠性的商业和医疗设备制造商。

GPM40-12G参数

参数
输出电压组数 1
散热方式 -
输出电压 12V
开关频率 -
输出方式 Fixed
最大容性负载 -
输入电压最小值 85V~264V(AC)
输入电压最大值 -
转换效率 -
输出总功率 40W
类型 -
特性 Adjustable Output,Remote Sense,Universal Input
输出电流最大值 3.3A
安装方式 底座安装
应用等级 医疗级
零件状态 停产
包装方式 散装

GPM40-12G厂商介绍

SL Power Electronics是一家全球领先的电源解决方案供应商,专注于为各种应用提供创新、高效和可靠的电源产品。公司的主要产品线包括:

1. AC/DC电源转换器:这些产品用于将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。

2. DC/DC转换器:用于将一种直流电压转换为另一种直流电压,常见于汽车电子、计算机和服务器等领域。

3. EMI滤波器和电感器:用于减少电磁干扰,保护电子设备免受外部干扰,同时提高设备的电磁兼容性。

4. 电源模块和系统:提供集成化的电源解决方案,适用于需要高效率和高功率密度的应用。

SL Power Electronics的优势在于:

- 技术创新:持续投入研发,以技术创新驱动产品升级。
- 全球布局:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的电源解决方案,满足特定应用的特定需求。

SL Power Electronics致力于为客户提供高质量的产品和服务,以支持其在全球市场上的竞争力。

GPM40-12G数据手册

厂牌 PDF简要描述 下载
SL POWER ELECTRONICS AC-DC模块 SL POWER ELECTRONICS GPM40-12G GPM40-12G数据手册

GPM40-12G封装设计

查看详情并下载
Symbol
Footprint
3D Model
