首页  >  产品百科  >  GPFM115-28G

GPFM115-28G

产品分类: AC-DC模块
产品描述: SL POWER CONDOR开关电源
供应商型号: GPFM115-28G
供应商: Master
标准整包数: 1

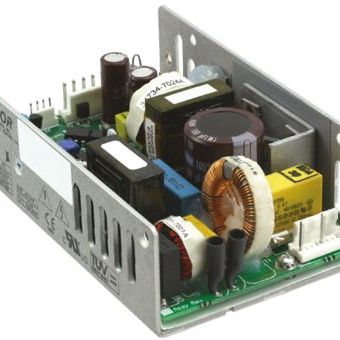

SL POWER ELECTRONICS AC-DC模块 GPFM115-28G

GPFM115-28G概述


    产品简介


    GPFM115系列115W全球性能开关电源是一款高效率、高性能的电源转换器,适用于医疗、通信和工业控制等领域。其主要功能包括提供稳定可靠的直流输出电压,并通过内置的功率因数校正和远程感测功能来实现高效的电源管理。该系列产品以其高效率、紧凑的设计和卓越的安全标准而著称。

    技术参数


    - 输入电压范围:85-264Vac,47-63Hz单相交流电
    - 输出功率:
    - 自然对流时连续额定功率为80W
    - 强制对流时连续额定功率为115W
    - 每个型号都能承受额定功率110%,持续时间60秒,占空比10%
    - 输入电流:
    - 在90Vac,60Hz时的最大输入电流为1.7A
    - 输入电流谐波含量符合IEC1000-3-2标准
    - 效率:74%至81%
    - 瞬态响应:主要输出对于50%负载阶跃变化的典型响应时间为500μs,最大电压偏差为3.5%
    - 温度系数:所有输出端的温度系数为0.03%/°C
    - 输出电压调整范围:±5%
    - 过温保护:具有标准的热关断功能
    - 浪涌保护:内部交流保险丝保护
    - EMI/EMC合规性:符合EN55011 Class B和FCC Class B标准
    - 漏电流:正常条件下为90μA(132Vac @ 60Hz输入)或250μA(264Vac)
    - 机械规格:尺寸为3.3" x 5.25" x 1.5"英寸
    - 环境规格:
    - 工作温度范围:0°C至50°C
    - 非工作温度范围:-40°C至+85°C
    - 湿度范围:0%至95%RH
    - 冲击测试:20g半正弦,10±3ms持续时间,±方向,三轴向
    - 随机振动测试:10至2000Hz,三轴向

    产品特点和优势


    - 高效率:达到74%至81%,有助于减少能源浪费并降低运行成本。
    - 宽输入电压范围:可适应多种输入电压,增加了适用性。
    - 瞬态响应:快速稳定的负载响应时间,保证了输出电压的稳定性。
    - 过温保护:具有标准的热关断功能,保护设备免受长时间过热的影响。
    - EMI/EMC合规性:通过严格的电磁干扰和电磁兼容性测试,确保安全可靠。
    - 医疗安全认证:符合UL2601-1, CSA-C22.2 No. 601.1, EN60601-1等国际安全标准。

    应用案例和使用建议


    应用场景:
    - 医疗设备:GPFM115系列开关电源被广泛应用于医疗器械,如监护仪、心电图机等,确保其可靠运行。
    - 通信设备:可用于路由器、交换机等通信设备,保证数据传输的稳定性和可靠性。
    - 工业控制:适用于工业自动化控制系统,如PLC、传感器等设备。
    使用建议:
    - 确保电源工作环境的温度不超过规定范围,特别是对于自然对流散热的情况。
    - 使用强制对流散热时,确保气流顺畅,以提高散热效果。
    - 对于高负载条件,建议监测电源的温度,避免长时间过载导致的过热。

    兼容性和支持


    - 兼容性:GPFM115系列电源具备多个版本,以满足不同的输出电压需求,如5.1V、12V、13V、15V、24V、28V和48V。每个型号都有相应的远程感测和风扇输出功能,可以与多种主板和其他设备无缝连接。
    - 支持和维护:厂家提供全面的技术支持,包括安装指导、故障排查和维修服务。针对特殊应用需求,用户可以联系厂家获取定制化支持。

    常见问题与解决方案


    1. 问题:电源启动后输出电压不稳定。
    - 解决方案:检查电源输入电压是否在正常范围内,确认负载情况是否超出了设计范围。如无异常,联系技术支持进行进一步诊断。

    2. 问题:电源在负载突变时出现电压波动。
    - 解决方案:确认电源是否在正常的工作温度范围内,检查输出电缆是否过长导致的电压降。调整负载或者缩短电缆长度可以有效缓解这一问题。

    3. 问题:电源过温保护频繁触发。
    - 解决方案:确保电源工作在良好的通风环境中,如果使用自然对流散热,考虑增加散热片或者更换为强制对流散热模式。

    总结和推荐


    综合评估:
    - 优点:
    - 高效节能,适合各种高要求应用场景。
    - 宽输入电压范围和丰富的输出电压选项。
    - 严格的EMI/EMC合规性,确保了产品的安全性和可靠性。
    - 医疗安全认证,特别适合医疗行业。

    - 推荐:鉴于其优异的技术性能和广泛的应用范围,我们强烈推荐GPFM115系列电源应用于医疗、通信和工业控制等对电源要求较高的场合。

GPFM115-28G参数

参数
输出总功率 80W
散热方式 -
最大容性负载 -
输出电压组数 1
转换效率 -
输出电压 28V
类型 -
输出电流最大值 2.9A
特性 Adjustable Output,PFC,Remote Sense,Universal Input
输入电压最大值 -
输入电压最小值 85V~264V(AC)
开关频率 -
输出方式 Fixed
安装方式 底座安装
应用等级 医疗级
零件状态 新设计不推荐
包装方式 盒装

GPFM115-28G厂商介绍

SL Power Electronics是一家全球领先的电源解决方案供应商,专注于为各种应用提供创新、高效和可靠的电源产品。公司的主要产品线包括:

1. AC/DC电源转换器:这些产品用于将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。

2. DC/DC转换器:用于将一种直流电压转换为另一种直流电压,常见于汽车电子、计算机和服务器等领域。

3. EMI滤波器和电感器:用于减少电磁干扰,保护电子设备免受外部干扰,同时提高设备的电磁兼容性。

4. 电源模块和系统:提供集成化的电源解决方案,适用于需要高效率和高功率密度的应用。

SL Power Electronics的优势在于:

- 技术创新:持续投入研发,以技术创新驱动产品升级。
- 全球布局:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的电源解决方案,满足特定应用的特定需求。

SL Power Electronics致力于为客户提供高质量的产品和服务,以支持其在全球市场上的竞争力。

GPFM115-28G数据手册

厂牌 PDF简要描述 下载
SL POWER ELECTRONICS AC-DC模块 SL POWER ELECTRONICS GPFM115-28G GPFM115-28G数据手册

GPFM115-28G封装设计

查看详情并下载
Symbol
Footprint
3D Model
